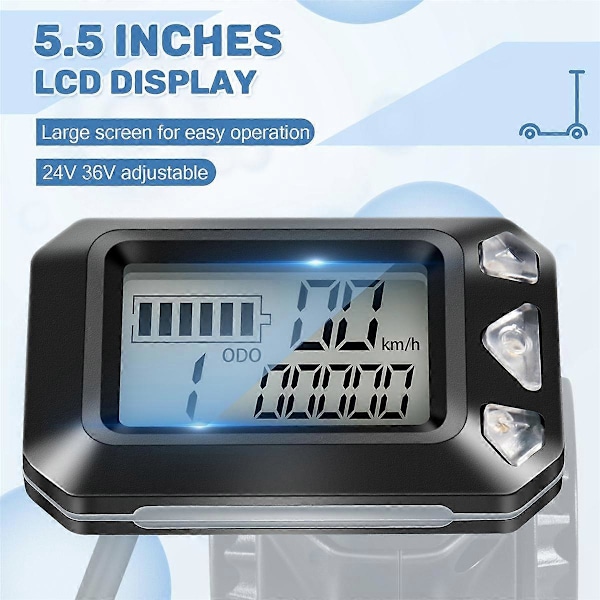

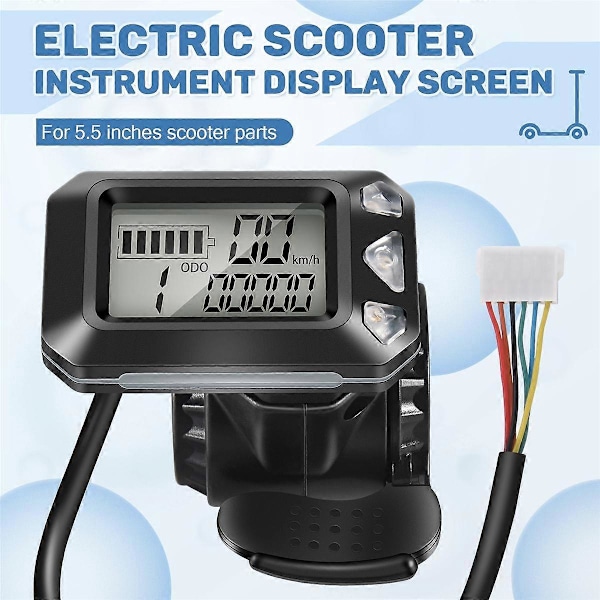

LCD-displayenhet för 5/5,5 tum storlek.

Denna display kan endast matchas med en 36V 12A-styrenhet eller JIPIN-styrenhet. Bekräfta styrenhetsmodellen innan du köper. Olika styrenhetsmodeller kan leda till att gasreglaget inte fungerar.



Displayanslutningsinstruktioner (vänligen motsvara ledningsfärgen vid installation):

: + (strömförsörjnings spänning)

svart:-

Vit: Styrenhetsbrytarens kontrollledning

Blå: RXD-signalleledning

Gul: TXD-signalleledning

Grön: Accelerationssignalleledning

OBS!

Instrumentinställning 24V/36V spänningsbeskrivning: tryck länge på mittknappen i 3 sekunder för att växla maskinen, tryck en gång på upp- och nedknapparna för att öka eller minska växlarna, tryck på upp- och nedknapparna samtidigt för att gå in i inställningsgränssnittet, tryck på mittknappen igen för att växla inställningar, och tryck en gång på upp och ner för att minska parametrarna Ställ in, tryck på upp- och nedknapparna samtidigt för att spara efter inställning.

Material: plast

Färg: svart

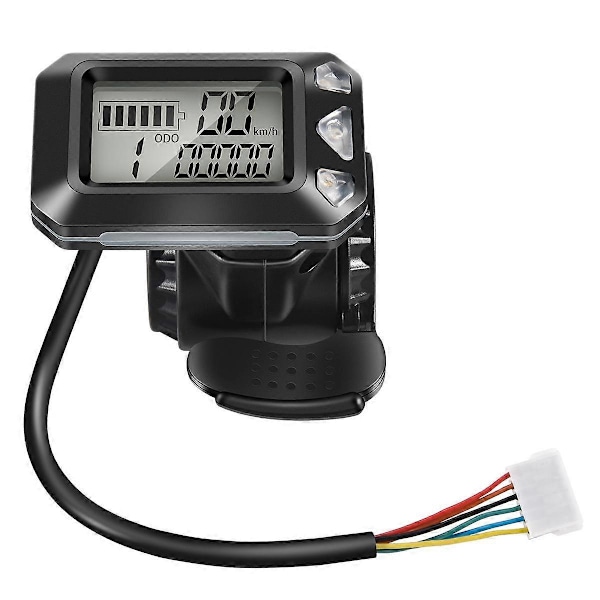

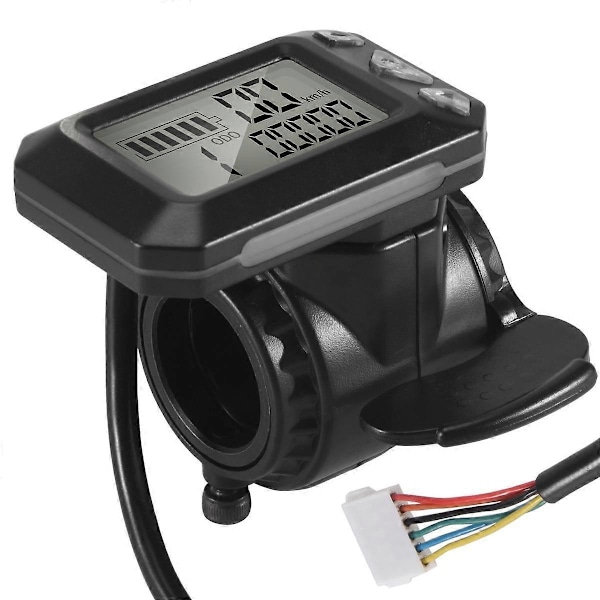

Produktkontakten är 6-stiftig och används endast för 6-stiftiga gränssnitt. Var uppmärksam när du beställer!



Paketinnehåll:

1 * Scooterdisplay



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet i bilden skiljer sig något från den verkliga saken. Den tillåtna mätfelet är +/- 1-3 cm.
