Funktioner:
helt ny och hög kvalitet
Med BOOT- och RESET-knappar reserverade kan användare uppdatera firmware via DFU-läge via USB.
Tillagt skyddskrets på termistorn förhindrar att huvudkontrollchippet bränns på grund av läckström från värmestaven.
Användaren kan välja termistorns pull-up-motståndsvärden via bygeltråd, för att stödja PT1000 (2,2K pull-up-motstånd), vilket gör det bekvämt för DIY.
Anslut USB:n med en bygel för att slå på den, vilket effektivt isolerar huvudkontrollkortets DC-DC från USB 5V.
Reserverat I2C-gränssnitt möjliggör detektering av filamentbrott och igensättning och stöder andra DIY-funktioner.
Tillagda anti-flyback-dioder på värmestavens och fläktarnas portar skyddar effektivt MOS-röret från att brännas på grund av omvänd spänning.
Anti-omvänd anslutning för skydd på strömgränssnittet förhindrar att användare bränner moderkortet när de felaktigt ansluter den omvända kraftledningen under DIY.

Specifikationer:
Extern storlek: 40x 40mm
Installationsstorlek: avstånd 31x 31mm, M3 skruvhålx 4
Mikroprocessor: ARM Cortex-M0 STM32F072C8T6 48MHz
Ingångsspänning: DC12V-DC24V 9A
Logikspänning: för DC 3.3V
Värmegränssnitt: Värmestav (E0), max. utgångsström: 5A
Inbyggd sensor: ADXL345
Fläktgränssnitt: Två CNC-fläktar (FAN0, FAN1)
Maximal utgångsström för fläktgränssnitt: 1A, för toppvärde 1.5A
Expansionsgränssnitt: EndStop, I2C, Probe, RGB, PT100/PT1000, USB, CAN-gränssnitt
Motordrivning: Inbyggd TMC2209
Drivrutins arbetsläge: UART
Stegmotorgänssnitt: EM
Temperatursensorgänssnitt (valfritt): 1 kanal 100K NTC eller PT1000 (TH0), 1 kanal PT100/PT1000
USB-kommunikationsgränssnitt: USB-Type-C
för DC 5V Max. Utgångsström: 1A

Obs:
Vänligen tillåt 0-1 cm fel på grund av manuell mätning. se till att du inte har något emot det innan du lägger bud.
På grund av skillnaden mellan olika bildskärmar kanske bilden inte återspeglar objektets faktiska färg. Tack!

Paketet innehåller:

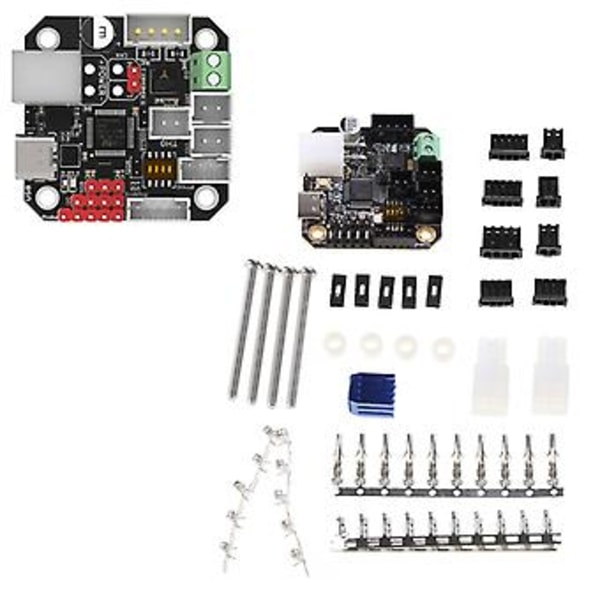

1 st x EBB42-kort
