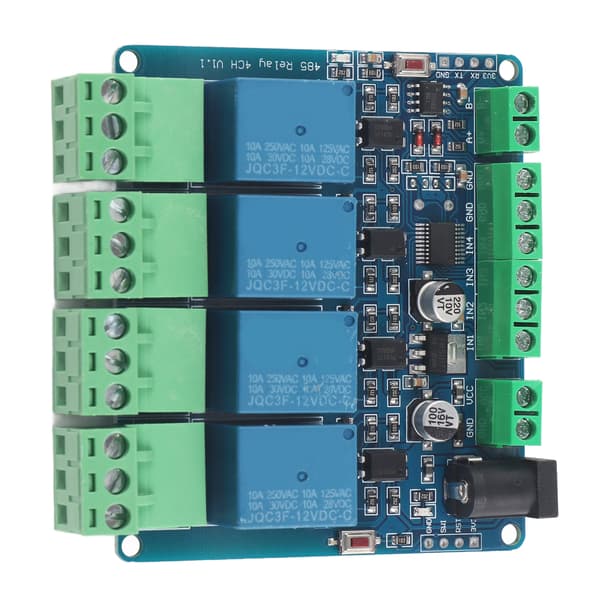

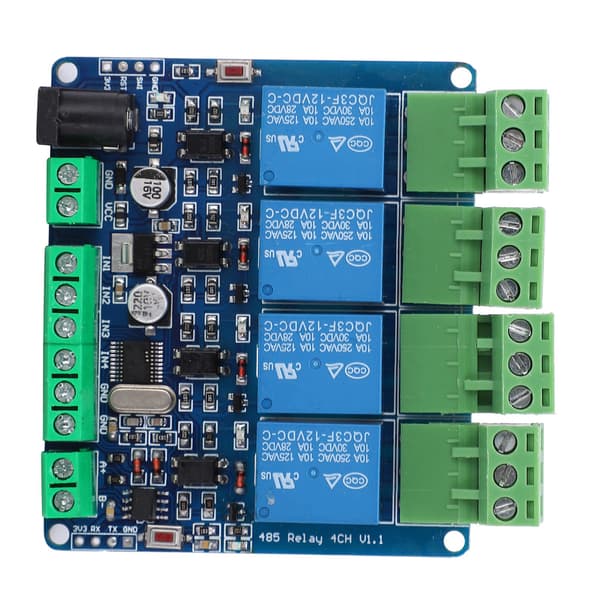

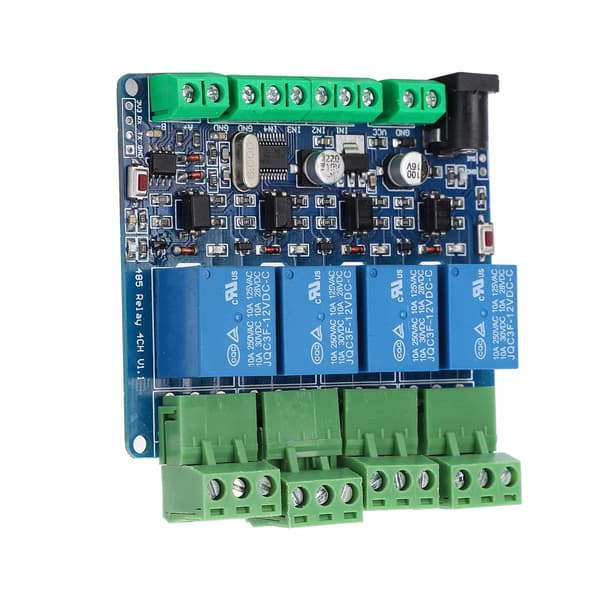

4-kanals 12V Relämodul Hög Noggrannhet Switch Input RS485 TTL Kommunikation

4-kanals 12V Relämodul Hög Noggrannhet Switch Input RS485 TTL Kommunikation

Name: 4-kanals 12V Relämodul Hög Noggrannhet Switch Input RS485 TTL Kommunikation
SKU: YMQG26-0401-151488
Price: 162 SEK
Availability: InStock

162 kr

I lager

Tor, 18 jun - ons, 24 jun

Säker betalning

Nöjd kund-löfte

30 dagars öppet köp

Produktbeskrivning

Välkommen till vår butik!

1、Detta är en 4-kanals 12V reläutgångskortsmodul. enkel och bekväm att installera 2、Högkvalitativt material kan säkerställa produktens hållbarhet och stabilitet 3、Modulen har låg strömförbrukning, hög noggrannhet, lämplig för RS485 / TTL-kommunikation 4、Antagen av högkvalitativa elektroniska komponenter och noggrannhetsprocess, säkerställ hållbarhet 5、Den anslutande delen har god kontaktprestanda, säkerställ stabilt arbete

Artikeltyp: 4-kanals relämodul
Reläkommunikation: Multi-enhetsnätverk 485-kommunikation, standardkommunikationsadressen är 1 och användaren kan ändra adressen själv
Obs: IN1-IN4 används för att ansluta till strömbrytaren och läsa strömbrytarens status via 485, inte för att styra reläutgången via ingången.
Strömbrytarens status för IN1-IN4 måste läsas av datorn varje gång den efterfrågas, och data kan inte skickas till 485 aktivt.
Obs: IN1-IN4 kan inte anslutas till 220V (vissa köpare kommer att göra detta misstag)
Kopplingsmetoden är som följer:
IN1-GND (standard är hög nivå, låg nivå efter att strömbrytaren har slagits på) Datorn skickar instruktioner för att läsa strömbrytarens status.
IN2-GND (standard är hög nivå, låg nivå efter att strömbrytaren har slagits på) datorn skickar instruktioner för att läsa strömbrytarens status.
IN3-GND (standard är hög nivå, låg nivå efter att strömbrytaren har slagits på) datorn skickar instruktioner för att läsa strömbrytarens status.
IN4-GND (standard är hög nivå, låg nivå efter att strömbrytaren har slagits på) datorn skickar instruktioner för att läsa strömbrytarens status.
Kortresurser:
1. S1 återställningsknapp
2. D5 kör LED-indikator
Kontrollinstruktion till gruppdelningsnedladdning
1. 4 reläutgångar (en normalt öppen, en normalt stängd)
2. STM8S103F3 MCU
3. 4 optokopplarisoleringsreläutgång
4. 4 relä stängda LED-indikatorer
5. Cirkulärt DC-gränssnitt och terminal DC-gränssnitt. Bekväm strömanslutning (strömförsörjningsspänning 5V eller 12V beror på reläets spänning)
6. 4 ingångsgränssnitt (torr nod ingång, passiv ingång, ansluten till GND)
7. Ett RS485-kommunikationsgränssnitt.
8. En strömindikator
9. En användar-LED-lampa
10. Återställningsknapp
11. Ett SWIM-nedladdningsgränssnitt-(STLINK-V2 nedladdningsprogram, användare kan utveckla programmet två gånger)
1. Anslut LED till användar-LED
2. TX RX ansluter till port 485 och stiftlist TTL-port
3. KEY användarknapp (röd knapp till vänster)
4. EN 485 använd ände
5. IN1 -IN4 ingångsportar är direkt anslutna till terminalerna
6.K1 -K4 reläutgångskontroll
7. SWIM programmeringsprogram J13

Storlek: Ca. 76 x 67 mm / 3 x 2,6 tum

1 x 4-kanals relämodul
