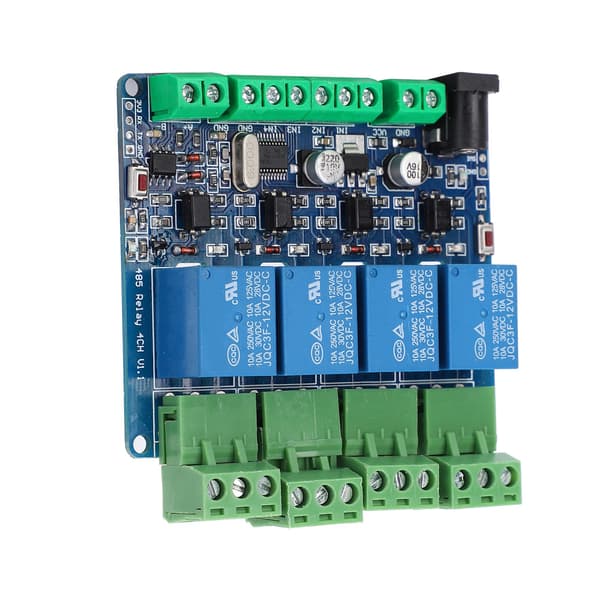

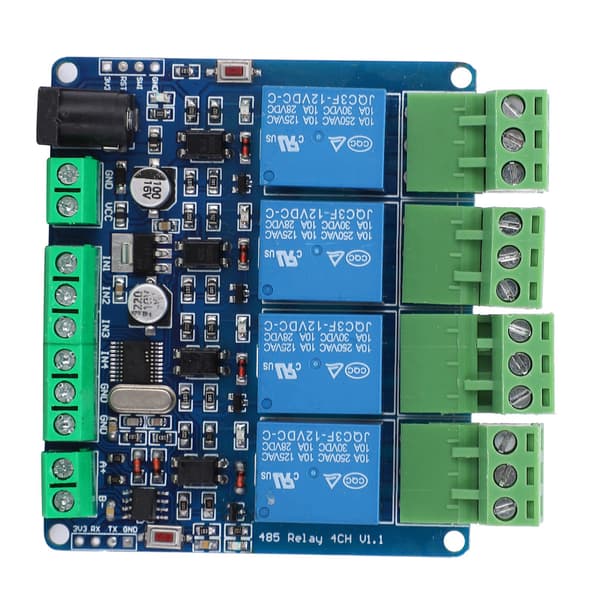

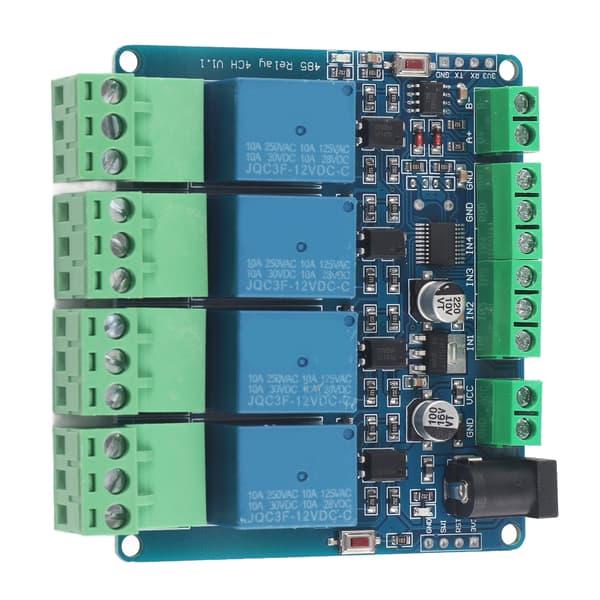

1、Detta är en 4-kanals 12V reläutgångskortsmodul. enkel och bekväm att installera
2、Högkvalitativt material kan säkerställa produktens hållbarhet och stabilitet
3、Modulen har låg strömförbrukning, hög noggrannhet, lämplig för RS485 / TTL-kommunikation
4、Antagen av högkvalitativa elektroniska komponenter och noggrannhetsprocess, säkerställer hållbarheten
5、Den anslutande delen har god kontaktprestanda, säkerställer stabil funktion
Artikeltyp: 4-kanals relämodulReläkommunikation: Multi-enhetsnätverk 485-kommunikation, standardkommunikationsadressen är 1, och användaren kan ändra adressen självObs: IN1-IN4 används för att ansluta till strömbrytaren och läsa strömbrytarens status via 485, inte för att styra reläutgången via ingången. Strömbrytarens status för IN1-IN4 måste läsas av datorn varje gång den efterfrågas, och data kan inte skickas till 485 aktivt.Obs: IN1-IN4 kan inte anslutas till 220V (vissa köpare kommer att göra detta misstag)Kopplingsmetoden är som följer: IN1-GND (standard är hög nivå, låg nivå efter att strömbrytaren har slagits på) Datorn skickar instruktioner för att läsa strömbrytarens status.IN2-GND (standard är hög nivå, låg nivå efter att strömbrytaren har slagits på) datorn skickar instruktioner för att läsa strömbrytarens status.IN3-GND (standard är hög nivå, låg nivå efter att strömbrytaren har slagits på) datorn skickar instruktioner för att läsa strömbrytarens status.IN4-GND (standard är hög nivå, låg nivå efter att strömbrytaren har slagits på) datorn skickar instruktioner för att läsa strömbrytarens status.Kortresurser: 1. S1 återställningsknapp2. D5 körande LED-indikatorKontrollinstruktion till gruppdelningsnedladdning1. 4 reläutgångar (en normalt öppen, en normalt stängd)2. STM8S103F3 MCU3. 4 optokopplarisoleringsreläutgång4. 4 relä stängda LED-indikatorer5. Cirkulärt DC-gränssnitt och terminal DC-gränssnitt. Bekväm strömanslutning (strömförsörjningsspänning 5V eller 12V beror på reläets spänning)6. 4 ingångsgränssnitt (torr nod ingång, passiv ingång, ansluten till GND)7. Ett RS485-kommunikationsgränssnitt.8. En strömindikator9. En användar-LED-lampa10. Återställningsknapp11. Ett SWIM-nedladdningsgränssnitt-(STLINK-V2 nedladdningsprogram, användare kan utveckla programmet två gånger)1. Anslut LED till användar-LED2. TX RX ansluts till port 485 och stiftlist TTL-port3. KEY användarknapp (röd knapp till vänster)4. EN 485 använd ände5. IN1 -IN4 ingångsportar är direkt anslutna till terminalerna6.K1 -K4 reläutgångskontroll7. SWIM programmeringsprogram J13 Storlek: Ca. 76 x 67 mm / 3 x 2,6 tum
1 x 4-kanals relämodul
