1. Produkten är tillverkad av högkvalitativa material med garanterad kvalitet

2. Detta är en multifunktionell trefasig borstlös DC-sensorlös drivrutinskontroller med 6 lägen och gräns, med 3 typer av hastighetsregleringssignalingångar

3. Stabil produktprestanda och lång livslängd

4. Stöder brett spänningsområde på 6-30V och hög effekt på 400W

5. Utrustad med överhettningsskydd, överströmsskydd, låst rotorskydd, etc.

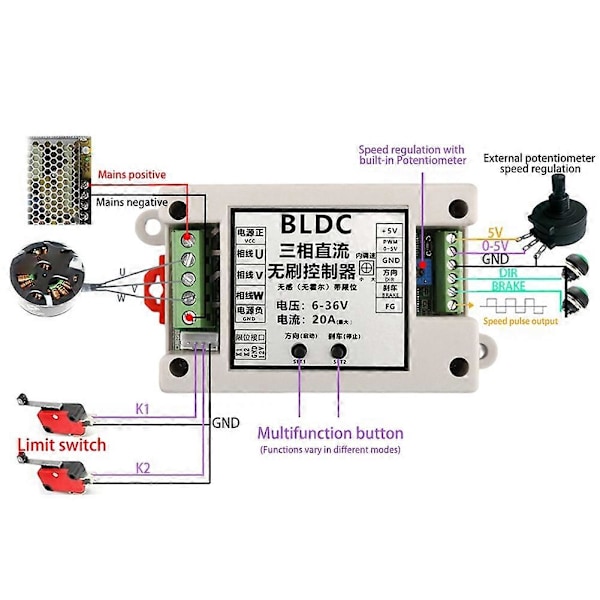

Gränssnittsbeskrivning:

1. U V W 3-fas DC-utgång ansluten till borstlös motor

2. 5V GND moderkort levereras med 5V (extern utgångsström inom 100MA)

3. VCC GND drivrutinens huvudströmförsörjning (extern DC-strömförsörjning)

4. FG hastighetspulssignalutgång

5. DIR framåt- och bakåtkontroll är effektiv vid låga nivåer (kan kopplas externt)

6. BRAKE bromskontroll aktiv broms låg nivå effektiv (kan kopplas externt)

7.0-5V 1-4.2V PWM hastighetsregleringssignaltre ingångsterminaler (kortet är utrustat med en potentiometer för hastighetsreglering, och 0-5V analog PWM-duty ratio-signal kan också anslutas externt för hastighetsreglering)

Parametrar:

Produktnamn: ZS-X14

Arbetsspänning: 6-30V (gräns 36V)

Drivström: nominell 18A, med värmeavledningsbehandling på 25A

Effekt: nominell 250W-300W, 400W (vänligen lämna marginal för användning)

Överströmsskydd: Ja

Låst rotorskydd: Ja (efter låst rotor, strömmen automatiskt och körs i isolering)

Överhettningsskydd: Ja (överhettningseffekt reduceras med hälften)

Högsta hastighet: 224000 RPM (2-polig motor), 74000 RPM (6-polig motor), 40000 RPM (12-polig motor), 35000 RPM (14-polig motor)

Färg: Fotofärg

Material: Plast



Paketets innehåll:

1 x Borstlös Motorstyrenhet Drivrutin



Endast ovanstående paketinnehåll, andra produkter ingår inte.

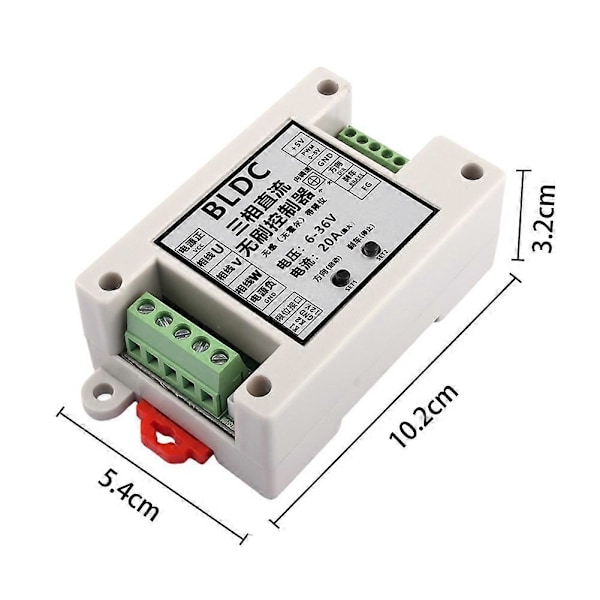

Obs: Ljusreflektion och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
