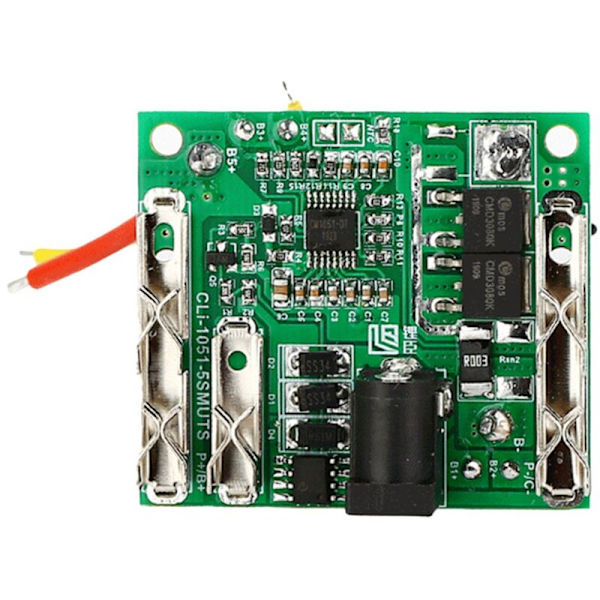

Skyddskortet är för 5 serie Li-ion-batterier, främst används för elfordon.
Det använder en speciell IC för 5S litiumbatterier som processor för att detektera spänningen, laddnings- och urladdningsströmmen och temperaturen för varje batteri i realtid.

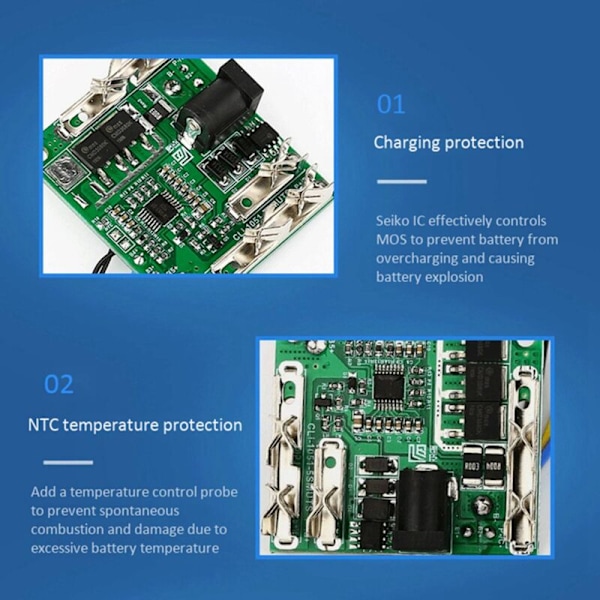

Olika stabila skyddfunktioner för laddning och urladdning, såsom överladdningsskydd, överurladdningsskydd och kortslutningsskydd.
Låg strömförbrukning, arbetsströmmen är cirka 25uA och vilolägesströmmen är cirka 6uA.
Att välja skyddskort och tillämpa det på rätt sätt är avgörande för batteriernas livslängd. Laddningsspänning: 19/21V; Laddningsspänning för enskild cell: 3.8/4.25V;

Kontinuerlig urladdningsström: 8-20A
Överladdningsdetekteringsspänning för enskild cell: 3.85-4.25V
Överladdningsskydds fördröjning: 1S
Återställningsspänning för överladdning av enskild cell 3.75-4.13V
Frigöringsfördröjning för överladdningsskydd: 1mS
Överurladdningsdetekteringsspänning för enskild cell: 2-2.8V
Överurladdningsskydds fördröjning: 1S
Återställningsspänning för överurladdning av enskild cell: 2.5-3.0V
Frigöringsfördröjning för överurladdningsskydd: 100 + / - 20mS
Överströmdetekteringsspänning: 0.1 -0.4V
Överströmdetekteringsström: 30 + / - 5A
Överströmdetekteringsfördröjning: 1S
Återställningstillstånd: Auto

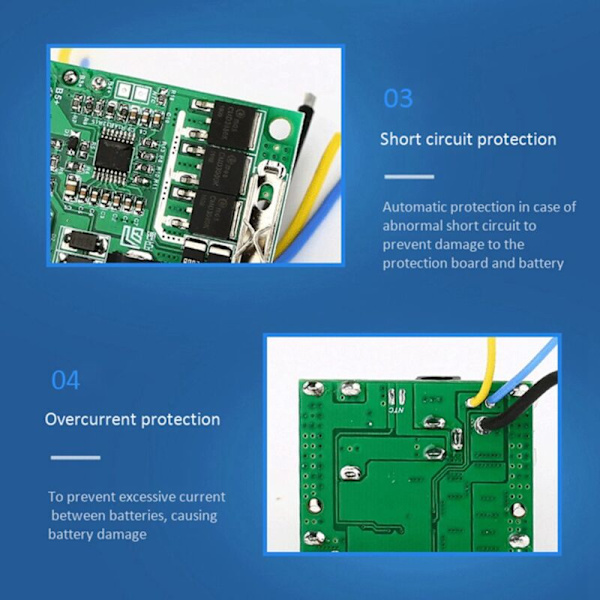

Kortslutningsskydd: Stöd Ja
Kortslutningsdetekteringsfördröjning: 250uS
Kortslutningsutlösningsfördröjning: 1S
Kortslutningsdetekteringsspänning 0.8V
Skyddtemperatur: 70 + / - 5 grader
Återställningstemperatur: 55 + / - 5 grader
Inre resistans för huvudurladdningskretsen: 30 + / - 5m ohm
Driftstemperatur: -40 grader-85 grader mindre än eller lika med 75%
Lagringstemperatur: -40 grader-125 grader mindre än eller lika med 75%
Färg: grön
Material: plast
Storlek: 46x40mm / 1.81x1.57 tum
Paketinnehåll:
4 x Batteriskyddskort

Endast ovanstående paketinnehåll, andra produkter ingår inte.
