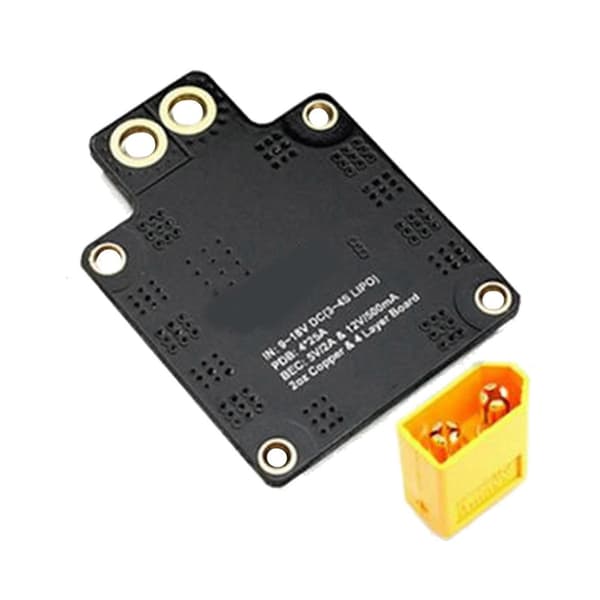

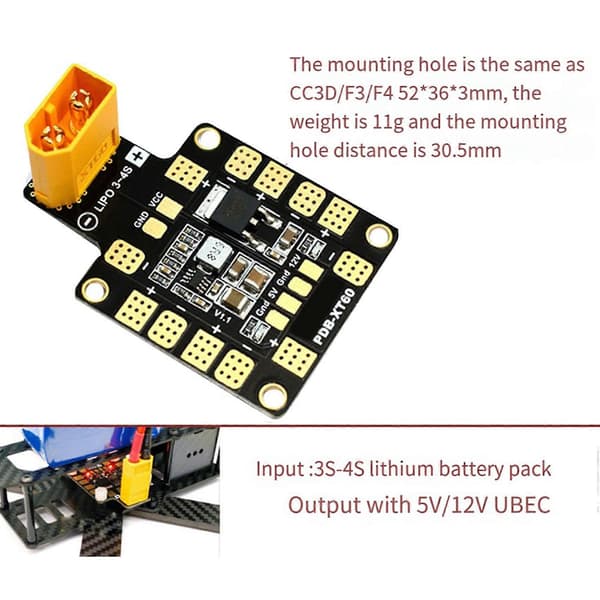

PDB-XT60 har konstruerats för att ge högsta möjliga prestanda och tillförlitlighet i en 36 x 50 mm och 4-lagers PCB. Den distribuerar ström från ett LiPo-paket till 6 ESC:er, samt tillhandahåller synkroniserade och reglerade DC 5V-utgångar och linjärt reglerade DC 12V för att driva kameror, servon, RC-mottagare, flygkontroller, videosändare, lysdioder, etc. Den erbjuder en XT60-kontakt för att bekvämt ansluta LiPo-paketet.
Färg: Svart
Material: PCB
Allmänt:
Ingångsspänningsområde (3S-4S LiPo-drift): 9 - 18V DC
Reglerade 5V och 12V utgångar
LED-strömindikatorer (5V och 12V utgångar)
6 ESC-utgångar och 1 par VCC/GND-pads
ESC-utgångar:
Kontinuerlig ström: 25A x 4 eller 15A x 6
Toppström (10 sekunder/minut): 30A x 4 eller 20A x 6
BEC 5V utgång:
Designad för RC-mottagare, flygkontroller, OSD och servon.
DC/DC synkron buck-regulator.
Spänning: 5.0 +/- 0.1VDC
Kontinuerlig ström: 2 Ampere (Max. 2.5A 10s/minut)
Utgångsrippel: 40mV (VIn=16V, VOut=5V@2A belastning)
Kortslutningstålig (5 sekunder/minut)
BEC 12V utgång:
Designad för Video TX eller FPV-kamera med linjär regulator.
Batteriet bör vara 4S LiPo (13~18V DC)
Spänning: 12.0 +/- 0.3VDC
Kontinuerlig ström: 500mA (Max. 0.8A 5s/minut)
Kortslutningstålig (2 sekunder/minut)
BEC 12V @ 3S LiPo
Utgångsspänning = 3S LiPo-spänning -1V
Funktioner:
2oz koppar, 4-lager och 1.6mm PCB.
Inbyggd XT60-kontakt
Totalt 6 par ESC-lödpads passar för H- eller X-typ ram 5V & 12V Utgång LED-indikatorer & Kortslutningstålig
Produktens utseende, färg och tryck kan variera från batch till batch, men detta påverkar inte användningen.
Paketets innehåll:
4 x Strömfördelningskort
Endast ovanstående paketinnehåll, andra produkter ingår ej.
Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet på bilden skiljer sig lite från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
