Sändningskaraktäristik

Utgångseffekt: 2000mW Driftspänning: 8V-25V (2S-6S) Driftsström: 800mA (12V testning) Kanal: 24CH Videoformat: NTSC/PAL Utgångsspänning: 5V/Ingångsspänning (Jumper-kapselval) Antenninterface: SMA (Extern gänga intern stift)

Utgångsspänning

Två utgångsspänningar, den kan leverera ström till 5V och kameror med bred spänning, Välj utgångsspänningen via en trepunktsjumperplatta och kontrollera kopplingsschemat för driftsdetaljer.

1. Jumperplattan är kortsluten till de två punkterna till höger, och utgången är 5V vid denna tidpunkt. 2. Jumperplattan är kortsluten till de två punkterna till vänster, och ingångsspänningen för strömförsörjningen matas ut vid denna tidpunkt.



Färg: Svart

Material: Plast+metall

Tre scheman för verkligt kopplingsschema

Kopplingsschema 1: Det är lämpligt för mikrokameror med spänning på 3,3-5v och ström mindre än 100mA. Om det inte finns något villkor för att verifiera att kameran uppfyller ovanstående spännings- och strömbetingelser är denna koppling förbjuden, annars finns det en stor risk att skada sändaren.

På grund av olika satser kan det finnas skillnader i utseendet, färgen och utskriften på produkten, vilket inte påverkar dess användning.

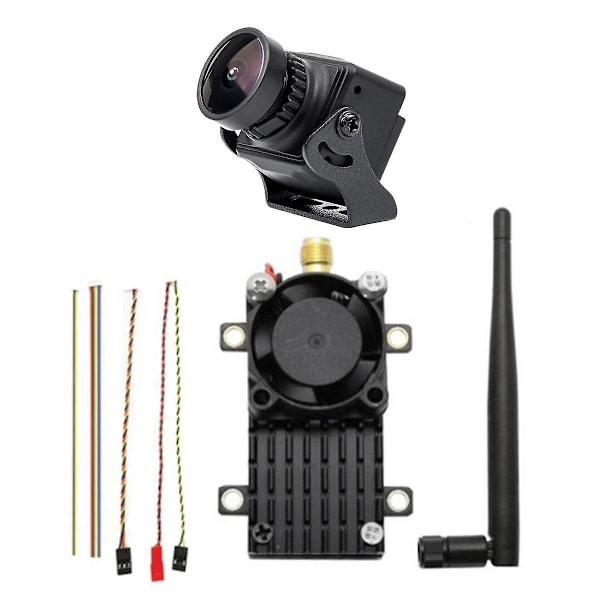

Paketinnehåll:

1 x Sändarpaket

1 x 1200TVL 2,5mm CMOS Vidvinkel PAL FPV Kamera



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet i bilden skiljer sig något från den verkliga saken. Den tillåtna mätfelet är +/- 1-3cm.
