Beskrivning

RPi Reläkort ger din Pi möjligheten att styra högspännings-/högströmsenheter, vilket enkelt gör normalt intelligent.

RPi Reläkort Funktioner

Standard FÖR 40PIN GPIO-förlängningsheader, stöder seriekort

Högkvalitativa reläer, laster upp till 5A 250V AC eller 5A 30V DC

Fotokopplingsisolering, förhindrar störningar från högspänningskrets



Färg: blå, svart

Material: PCB

Inbyggda lysdioder för att indikera relästatus

Relästyrningsbygel, tillåter att styra reläerna med anpassade stift andra än standardstiften

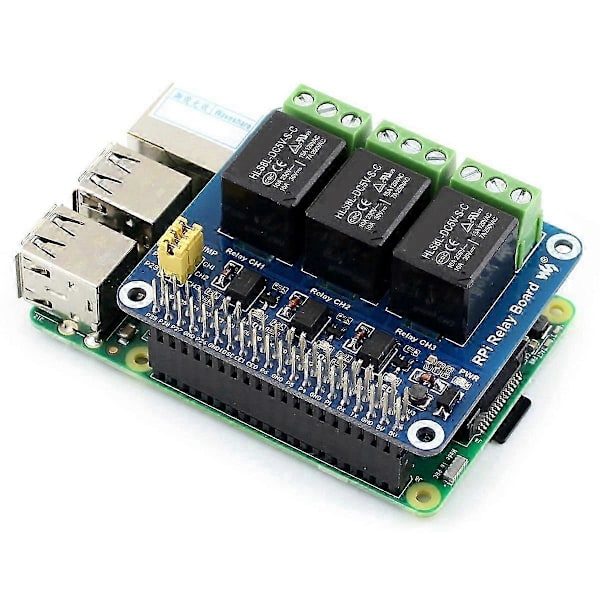

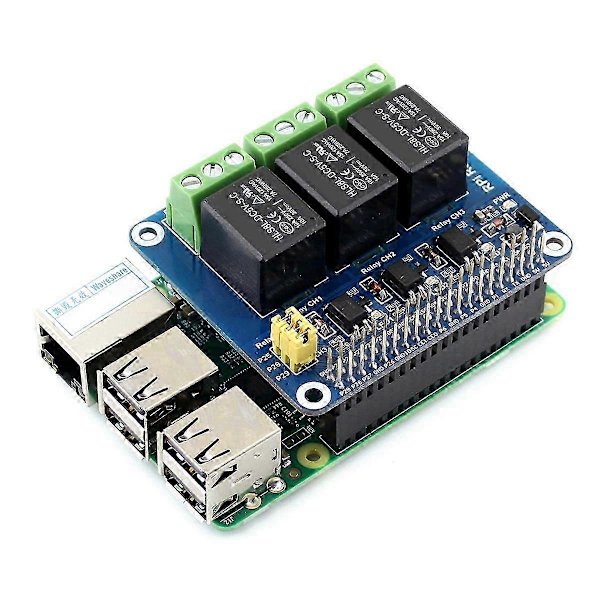

Vad finns på RPi Reläkort

FÖR GPIO-gränssnitt: för anslutning

Reläskruvterminal: för anslutning av målenheter

Reläer

Fotokopplare: PC817

Reläindikator

LED på: relä NC är öppet, NO är stängt

LED av: relä NC är stängt, NO är öppet

Strömindikator

Relästyrningsbygel

korta bygeln: styr reläerna med standard I/Os som används i exempelkoden

öppna bygeln: styr reläerna med anpassade I/Os genom bygelkablar



Paketets innehåll:

1 x RPi Reläkort

1 x RPi skruvpaket



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljus och olika skärmar kan göra att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
