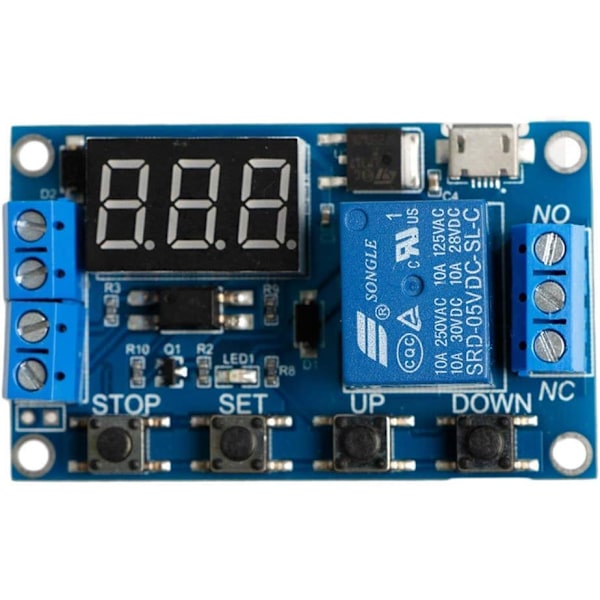

6-30V Justerbar Relä Timer Cykel Modul Switch Trigger Fördröjningskrets Kort

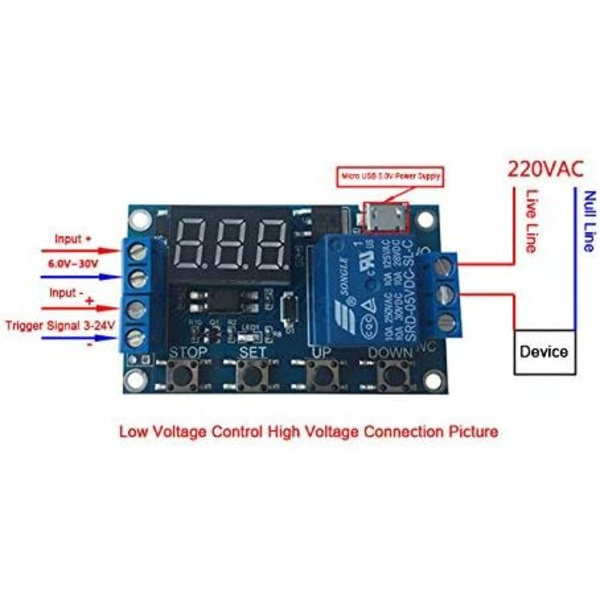

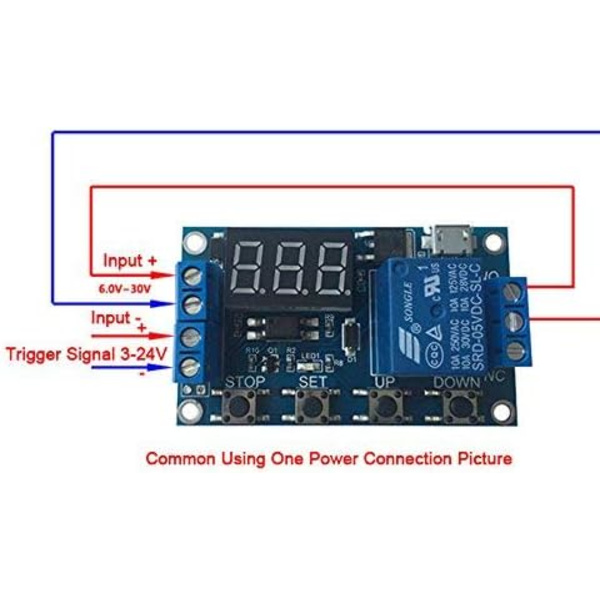

Material: Elektriska komponenter.Driftsspänning: 6--30V.Trigger Signal Källa: Hög nivå trigger (3.0V-24V), signaljord och systemjord är inte gemensamma, vilket kan öka förmågan.system anti-störning (möjlig kortslutning ansluter också till jord gemensam )Utgångsförmåga: kan inte styra mer än DC 30V 5A AC eller 220V 5A. Optokopplare isolering: förbättra anti-störningsförmåga, efter inställning, minne kommer att stanna på obestämd tid. Varning: reläkontakten är passiv och elektrisk produktion; 1 kanal har på/av-styrfunktion.Observera: Triggersignalkälla: den högnivåutlösande signaljorden (3.0V-24V) och systemjorden är inte gemensamma för att förbättra systemets anti-störningsförmåga. Du kan också kortsluta den gemensamma jorden själv) Om den överstiger 24V, måste du göra värmeavledningen själv, och den kommer att brinna ut om det inte finns någon värme.Beskrivning:Arbetsläge:P1: När signalen utlöses, slå på reläaktiveringstiden och stäng sedan av den; under OP-perioden efter operationen:1) P1.1: signalutlösning är inte effektiv2) P1.2: signalutlösning igen, starta om3) P1.3: signalen startas om utlöst, återställ; koppla bort reläet, stoppa tidtagningenP2: ge triggersignalen, tiden efter avstängningsreläet CL-strömrelä OP-tid; sedan tidtagning, stäng av reläetP3.1: ge triggersignalen efter att strömreläet har aktiverats fördröjningstid, CL avstängningstidsfördröjning; kör sedan cykel över cykelsignal igen, stoppa reläavstängningstimer; cykeltid (LOP) kan ställas in P3.2: efter anslutning. behöver inte utlösa signal, strömrelätid till OP, relä CL avstängningstid; då kan arbetscykeln ovanför cykeltiden (LOP) ställas in Q4: behåll signalfunktionen; om det inte finns någon triggersignal kommer tiden att avbrytas, reläet förblir anslutet; när signalen försvinner stänger OP-tidtagningen av reläet; över tid, om ingen signal igen, rensas tiden STOP-förlängningsfunktionsknapp: Aktivera reläläge: som bilden. Viloläge: C-P viloläge: inom 5 minuter ingen operation; Nixie-röret stänger den automatiska displayen och ett funktionsprogram D-Normalt läge: nixie-röret visar någonsin Obs: Tryck och håll in STOP-knappen i 2 sekunder för att växla från C-P till O-d; Den aktuella statusen blinkar och återgår sedan till huvudgränssnittet Storlek: 6,3*3,8*1,5cm/2,48\"\"*1,50\"\"*0,59\"\"Paket Inkludera:1Pc x Cycl Timing Circuit Switch

Obs: Data är alla manuella mätningar, tillåt 1-3 cm fel, på grund av ljus- och skärmskillnaden kommer det att finnas viss färgskillnad, beroende på det fysiska objektet som tas emot.
