Funktioner: _x005f_x000D_

Tillverkad av premium rostfritt stål, ythärdat, robust och hållbart _x005f_x000D_

Användning: I fräsmaskinen, hyvelmaskinen, borrmaskinen med justerbar vinkelslip och reglering på bladet, korsad med andra fixturer eller fastspänning av arbetsstycket efter arbetsstyckets bearbetning, såsom bearbetning av lutning, snedhålsborrning och liknande. _x005f_x000D_

Det kan vara en markör som indikerar steglös vinkeljustering och sedan säkras med skruvar, som används för att skapa en mängd olika fasta vinkelbearbetningar, testning av arbetsstycken. _x005f_x000D_

Förnicklad, rostskyddad parallelism och vertikalitet precisionsslipning av varje arbetsyta till 0,01 mm. _x005f_x000D_

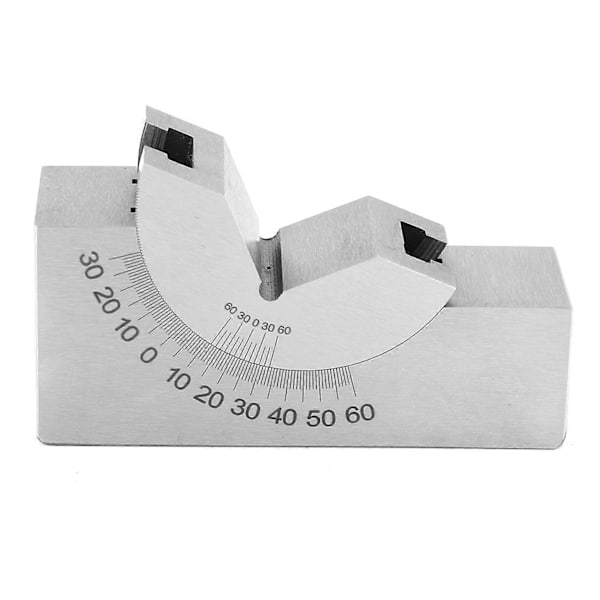

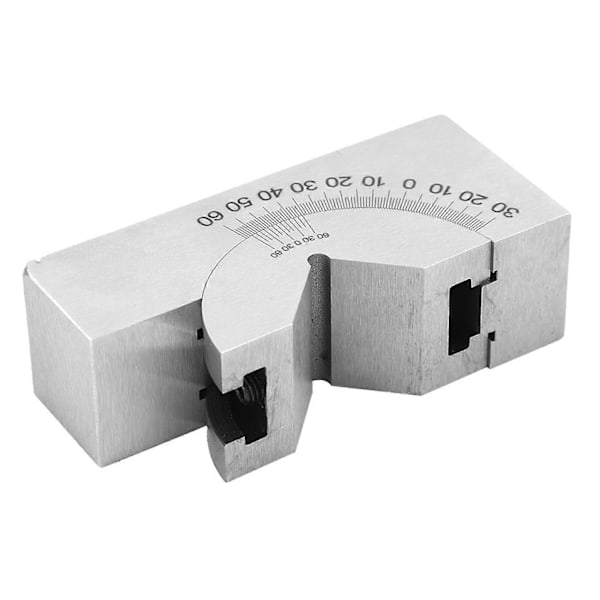

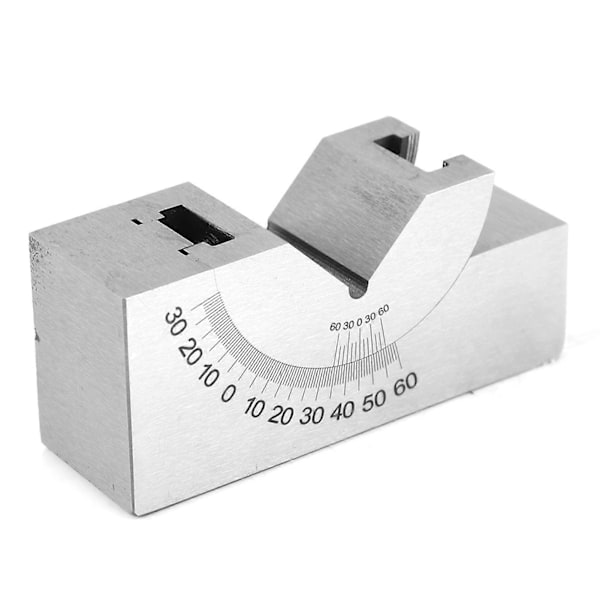

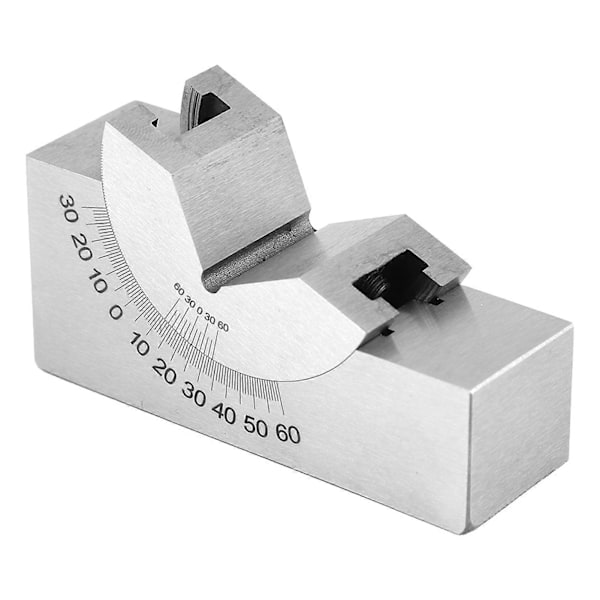

Detta Vinkel V Block har hög noggrannhet och är lätt att använda _x005f_x000D_

_x005f_x000D_

Specifikation: _x005f_x000D_

Material: Rostfritt stål _x005f_x000D_

Mått: ca. 75 * 25 * 36mm / 3 * 1 * 1.4in _x005f_x000D_

Färg: som bilden visar _x005f_x000D_

_x005f_x000D_

Användningsmetod: _x005f_x000D_

efter att ha lossat skruvarna, dra det v-formade blocket längs basen av styrskenan, leta efter målvinkeln. 2, med hjälp av markörprincipens avläsningar, punkter på huvudskalans grader 1, markördelning för 10 '. När \"0\"-linjen på markören är i linje med \"0\"-linjen på huvudskalan, betyder det att mätytan A är parallell med referensnivån och referensnivån, B är vinkelrät mot referensnivån. _x005f_x000D_

1) när markören \"0\" till höger om linjen i huvudratten \"0\" linje, grad, med markören \"0\" läs poäng med höger om markören \"0\" linjeskala avläsning (läsning samma som vernier caliper) läs ut graderna (), A och B mätplan moturs (') sade vridningsvinkeln. _x005f_x000D_

När markören \"0\" linje i huvudskalan \"0\" linje vänster, graden läses fortfarande med markören \"0\" linje, poängen med markören \"0\" linje vänster skala läsning. Läs ut graderna (), (') _x005f_x000D_

A och B mäter medurs rotationsvinkel på ytan. _x005f_x000D_

(3) justera vinkeln till målvärdet och dra åt v-blocket och basen. _x005f_x000D_

_x005f_x000D_

Huvudsakliga tekniska indikatorer: _x005f_x000D_

(1) för att mäta ytan parallellt med basytan och mätningen av ytan B, vinkelrätt mot referenslinjens markör \"0\" och huvudratten \"0\" linjekontaktförhållande större än 3 ', vernierskalans två ändpunkter och huvudskalans två 11-linjer inte sammanträffande grad är inte mer än 5 '; Omvänt, dra åt skruven för att få huvudlinjerna att ringa 0 och markören \"0\" efter justering, A-mätning av ytan och basnivåns parallellitet är inte större än 0,01 mm, B uppmätt yta och referensens vertikalitet är inte större än 0,01 mm _x005f_x000D_

(2) I det fasta tillståndet är indikeringsfelet för den justerbara vinkelmätaren inte större än 10 ' _x005f_x000D_

_x005f_x000D_

Paketlista: _x005f_x000D_

1 x justerbart vinkelblock _x005f_x000D_

1 x skiftnyckel _x005f_x000D_
