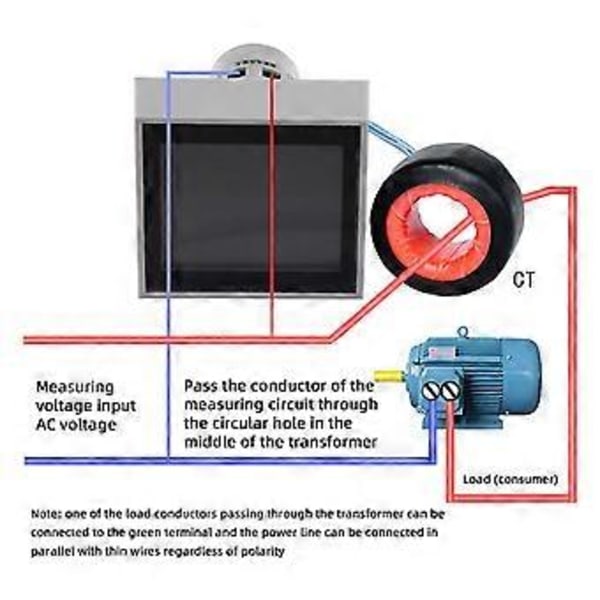

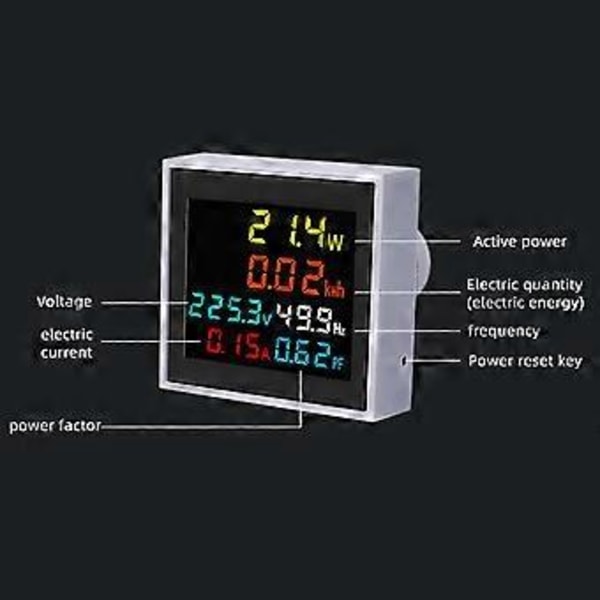

Produkt 1. LCD-färgdisplay med äkta färgskärm och 178 graders bred betraktningsvinkel. 2. Mäter AC-spänning, ström, effekt, elektricitet, frekvens, effektfaktor (6 huvudfunktioner). 3. Effekten (Kwh) har en minnesfunktion, och den ackumulerade strömförbrukningen raderas efter att du tryckt länge på det runda hålet på sidan av mätaren i 5 sekunder. 4. Den används ofta inom mätapplikationsindustrin, kemisk industri, kraftverk, automationsutrustning, DOS-system, elektromekanisk utrustning och andra platser. 5. Enkel att använda, tillhandahåller kopplingsschema. 6. Displayfärg: röd, orange, gul, vit, grön och blå. Den digitala multifunktionsmätaren kan samtidigt mäta och visa 6 parametrar som AC-spänning, AC-ström, aktiv effekt, effektfaktor, frekvens och elektrisk energi. Displaydelen av instrumentet använder en högupplöst LCD-färgskärm. Huvudspecifikationer 1. Mätnoggrannhet: 1% 2 2. Mätområde: AC-spänning: AC50.0-300.0V, (eller AC250.0-450.0V kan anpassas vid behov), Växelström: AC0-99.99A, strömdisplayupplösningen är 0.01A, när den överstiger 100A, kommer den att visa 100.0A Effektfrekvens: 45.0Hz-65.0Hz Effektfaktor: 0.00-1.00PF Aktiv effekt: mätområdet är 0-45000W, displayupplösningen mellan 0-9999.9W är 0.1W, och resten är 1W Elektricitet: Mätområdet är 0-99999kwh, den minsta displayupplösningen på 0-999.99kwh är 0.01kwh 10000.0-9999.9kwh, den minsta displayupplösningen är 0.1kwh, Den minsta upplösningen på 10000.0-99999kwh är 1kwh 3. Mäthastighet: cirka 2 gånger per sekund 4. Mått: 494752(mm) 5. Hålstorlek: diameter 22mm 6. Spara funktion/minnesfunktion: automatisk spara funktion: när strömmen är avstängd kommer mätaren automatiskt att spara det aktuella energivärdet, och mätaren kommer att läsa värdet efter nästa ström på, och fortsätta att ackumulera. Användning och kopplingsmetod 1. Anslut ledningarna enligt kopplingsschemat i den bifogade ritningen och sätt i den tvåtrådiga kontakten på sekundäränden av instrumentets strömtransformator i instrumentets sekundära ingångsände. För huvudslingtråden för strömtestet genom det mittersta runda hålet på strömtransformatorn. 2. Anslut spänningsmätningsledningen till mätarens spänningsmätningsingångsterminal. Slå sedan på mätspänningen. Börja läsa mätresultaten. 3. Mätarens effektåterställningsknapp finns på nedre högra sidan av mätaren. När strömmen behöver återställas, använd en cirkel med en diameter på mindre än 2 mm och tryck försiktigt in den i återställningshålet i 5 sekunder för att återställa det ackumulerade effektvärdet till noll. Försiktighetsåtgärder Mätaren med 250-450V-område är endast lämplig för ren AC 50 nätström. Den kan inte användas för fyrkantsvåg, växelriktarutgång och modifierad sinusvågkretsmätning, annars kommer mätaren att skadas. Mätaren med 50-300V-område påverkas inte. Produktlista: 1 * Multifunktionell spänningsström och effektvisningsfrekvensmätare
