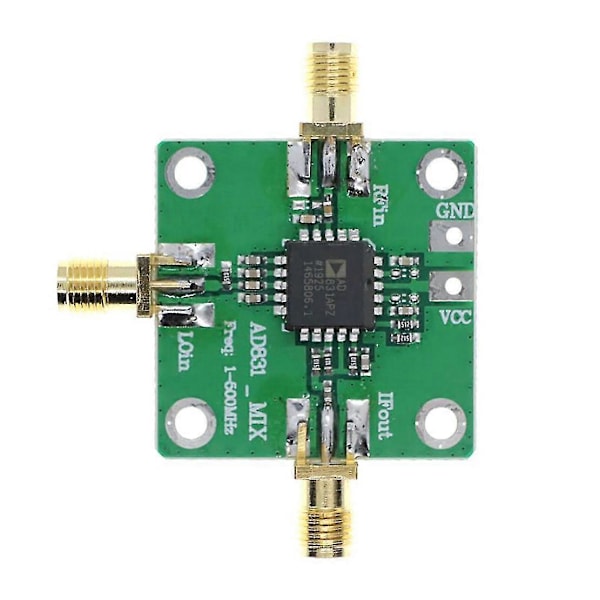

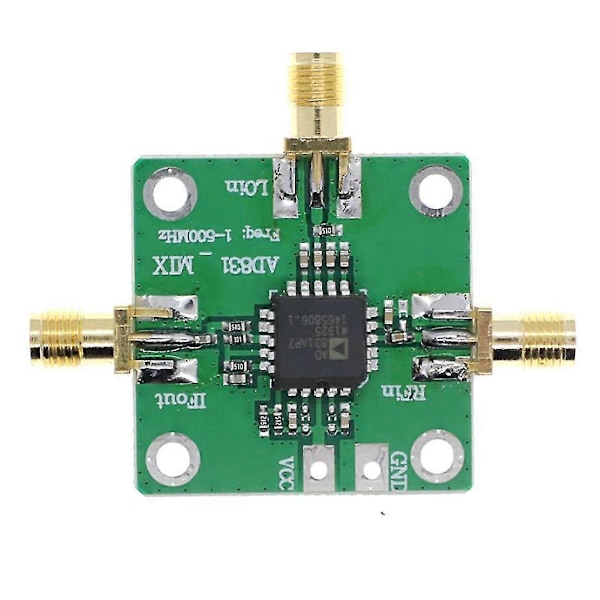

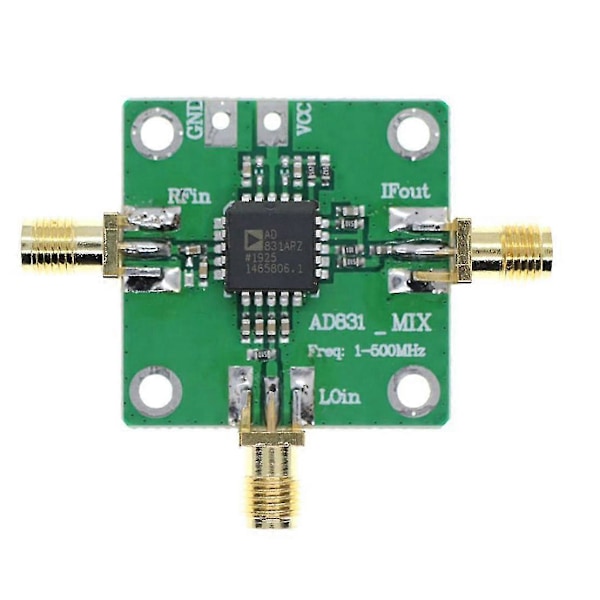

AD831 är en lågdistorsions, bred dynamisk räckvidd, single-chip mixer, lämplig för HF och VHF Mottagare RF-IF frekvens, andra mixer i DMR basstation, DC-basband konvertering, kvadraturmodulering och demodulering, och ultraljudsbildbehandling, frekvensskiftsdetektering och andra applikationer. AD831 har +24 dBm tredje ordningens intermodulationsinterceptpunkt, realisering av -10 dBm LO-effekt, utan behov av en högeffekts LO-drivning. Det finns inga motsvarande skärmnings- och isoleringsproblem, därför, jämfört med den passiva mixern, förbättras systemets prestanda och systemkostnaden minskar. Mixern är designad som en enkel strömförsörjning, RF, IF och LO-portar med DC-isoleringskondensator, lätt att använda. Driftfrekvensen för RF- och LO-ingångarna kan vara så hög som 500MHz. IF-utgången är enkeländad spänningsutgång. Med 250 MHz utgångsbandbredd. Ett enda motstånd anslutet mellan stiften OUT och FB används för att ställa in förstärkningen. Förstärkaren har låga DC-offset egenskaper, så den kan användas i DC-basband frekvensomvandling och kvadraturamplitud demodulering. När mixerns utgångsförstärkare och den bästa källimpedansen, är SSB-brusfaktorn för mixern 10,3dB vid 70MHz. Till skillnad från den passiva mixern finns det ingen insättningsförlust, inget behov av extern duplexenhet och inget behov av passiv terminering för AD831. Specifikation: RF-ingång: 0,1-500MHz RF-ingång: +10dBm (1dB kompressionspunkt) Lokal oscillatoringång: 0,1-500MHz Lokal oscillatoringång: -10dBm IF-utgång: 0,1-200MHz Strömförsörjningsspänning: 9--11V enkeländad strömförsörjning Färg: grön Material: PCB Storlek: 25 x 25mm Paketets innehåll: 1 x RF-modul Endast ovanstående paketinnehåll, andra produkter ingår inte. Obs: Ljus och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3cm.
