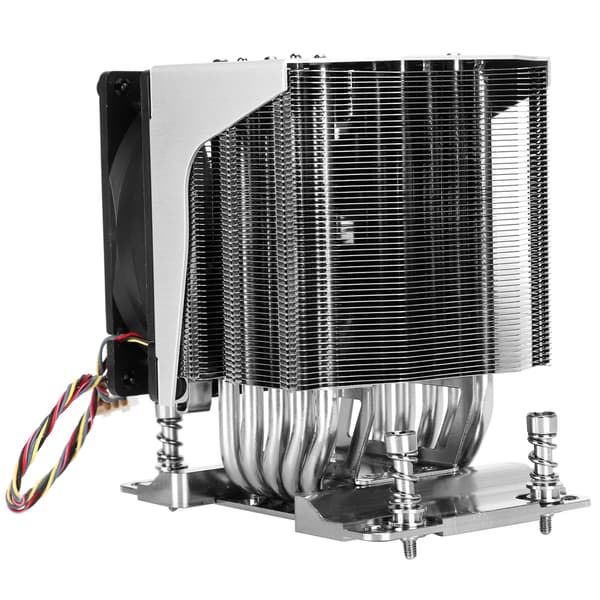

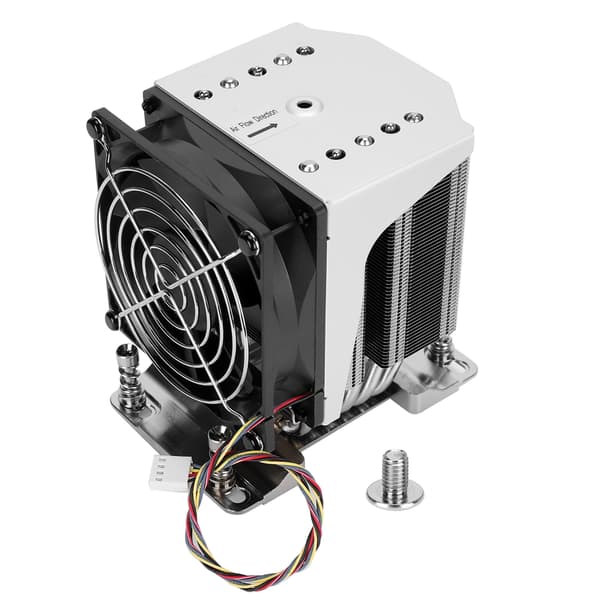

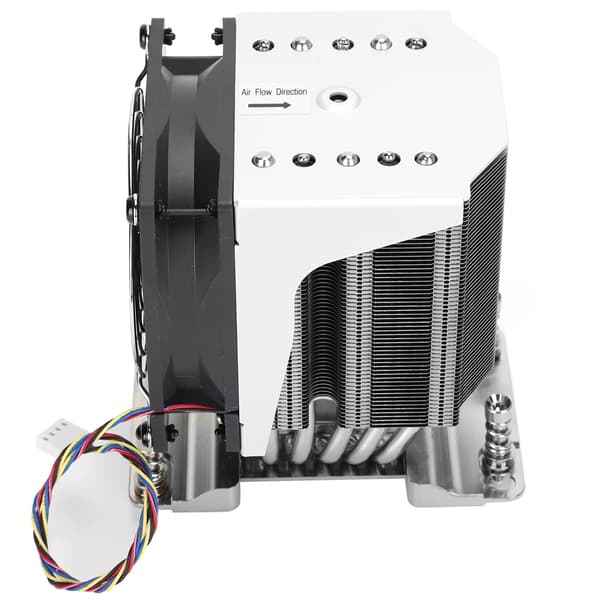

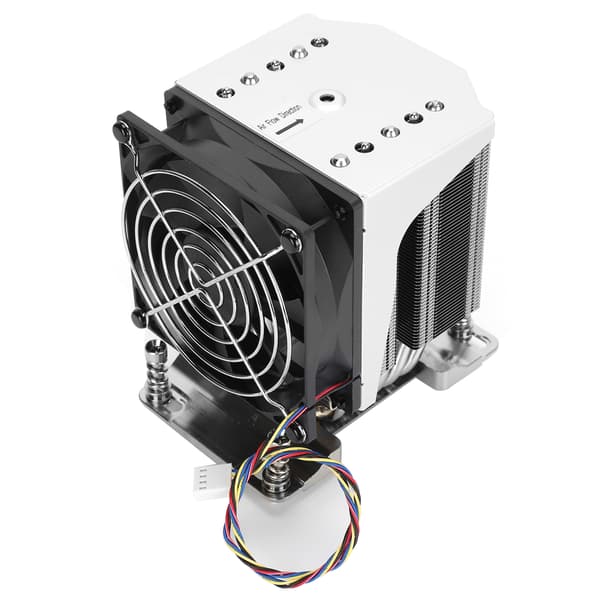

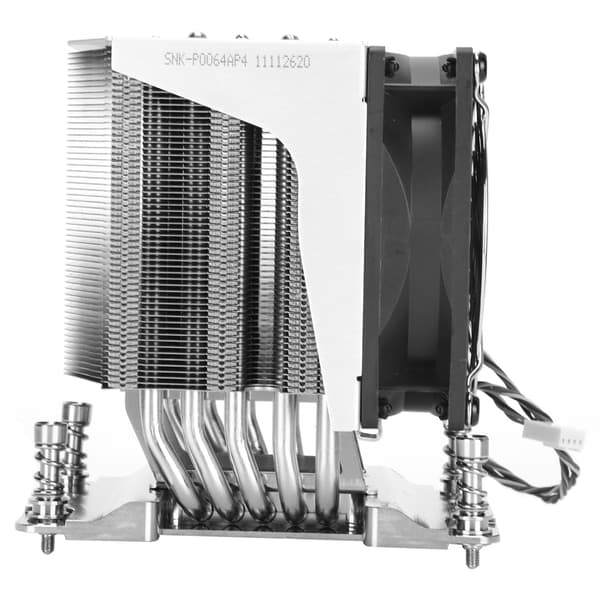

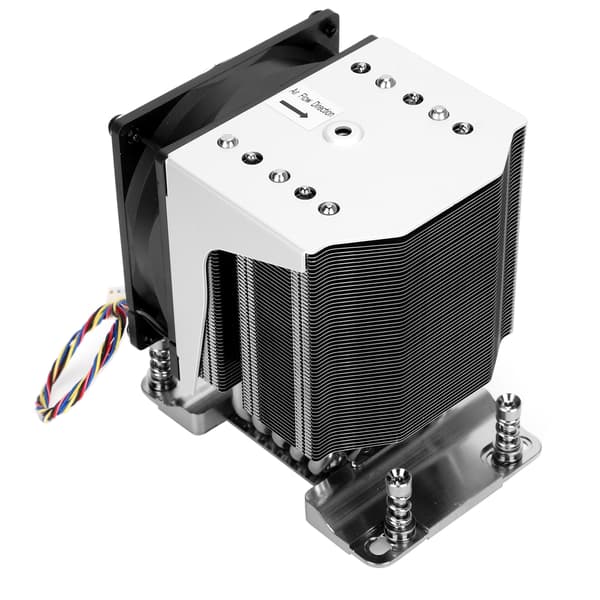

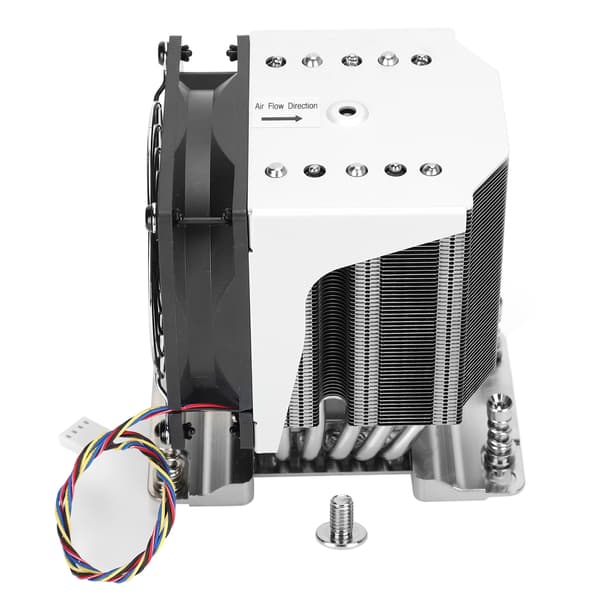

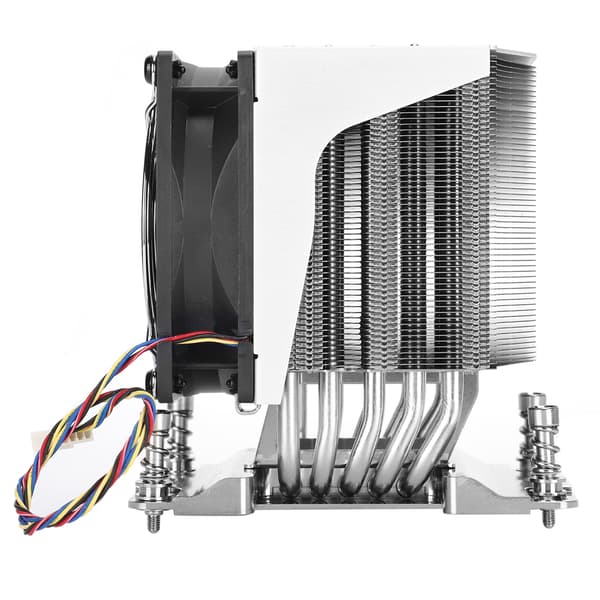

1、Denna CPU-kylare är speciellt utformad för Supermicro H11 generation 4U-servrar och arbetsstationer utrustade med AMD EPYC 7000-seriens processorer. 2、Radiatorn är noggrant testad och verifierad av Supermicro för att säkerställa kvalitet och kyleffekt. 3、Denna CPU-kylare är hållbar, med stor luftvolym, tyst drift och effektiv värmeavledning. 4、Kylflänsen kan effektivt sänka temperaturen som genereras av CPU:n under drift. 5、Fläkthastigheten är 3800 rpm, låg ljudnivå, stabil och pålitlig prestanda.
Objekttyp: CPU-kylare
Modell: SNK-P0064AP4
Tillämpligt moderkort: För Supermicro H11 enkel/dubbel moderkort
Sockeltyp: Socket SP3
Tillämplig CPU: AMD EPYC 7000-serien CPU-kylfläns
Ljud (dBA): 38dBA
Hastighet (rpm): 3800rpm
Storlek: Ca 119 x 92,5 x 126 mm / 4,7 x 3,6 x 5 tum
Användningsområde: 4U server/arbetsstationsplattform
Fläktkontakt: 4Pin
Termisk designeffekt (TDP): 180W
Nominell spänning: 12V
Hur man använder:
1. Innan du installerar radiatorn, se till att radiatorn är korrekt inriktad med systemets kylluftsflödesriktning.
2. Justera positionen för radiatorns monteringsskruv enligt den nödvändiga luftflödesriktningen för radiatorn, så att den kan justeras med den relevanta mutterkonsolen, så att radiatorn kan installeras på förstärkningsramen.
3. Ta bort det termiska gränssnittsmaterialet (TIM) eller skyddskåpan för termisk pasta. Den nödvändiga mängden TIM är förapplicerad på botten av kylflänsen. Kontrollera den förapplicerade TIM:en för skador.
4. Placera kylflänsen direkt ovanpå CPU:n så att de fyra kylflänsfästskruvarna är inriktade med de fyra kylflänsfästknapparna eller mutterkonsolerna på sockelns förstärkningsram och fästa på dem. Radiatorn måste vara korrekt inriktad med systemets kylluftsflödesriktning. Observera att när du drar åt de fyra monteringsskruvarna för radiatorn, får du inte installera radiatorns kylfläkt på radiatorhuset.
5. Använd en skruvmejsel med en Star T20-bit och justera vridmomentinställningen på skruvmejseln till 16,1 kgf-cm (14,0 lbf-in). Innan du använder skruvmejseln, se till att skruvmejselbiten är helt insatt i hålet på kylflänsens fästskruvhuvud. Håll kylflänsens fästskruvar vertikala under installationsprocessen.
6. Dra åt de två diagonala monteringsskruvarna för radiatorn och vrid skruvarna 1 till 2 varv tills de sitter ordentligt. Dra inte åt helt! Gör sedan samma sak med de återstående två diagonala kylflänsfästskruvarna.
7. Se till att botten av radiatorn är korrekt placerad på CPU:n och förhindra att radiatorn lutar. Dra åt alla fyra kylflänsfästskruvarna helt för att slutföra installationen.
8. Installera radiatorns kylfläkt och konsolmontering på radiatorhuset, och dra sedan åt den enskilda låsskruven på toppen av fläktkonsolen.
9. Anslut SNK-P0064AP4 kylfläktkontakten till fläkthuvudet märkt CPU på moderkortet.
1 x CPU-kylare
1 x Kylfläkt
1 x Användarmanual
1 x Skruv
