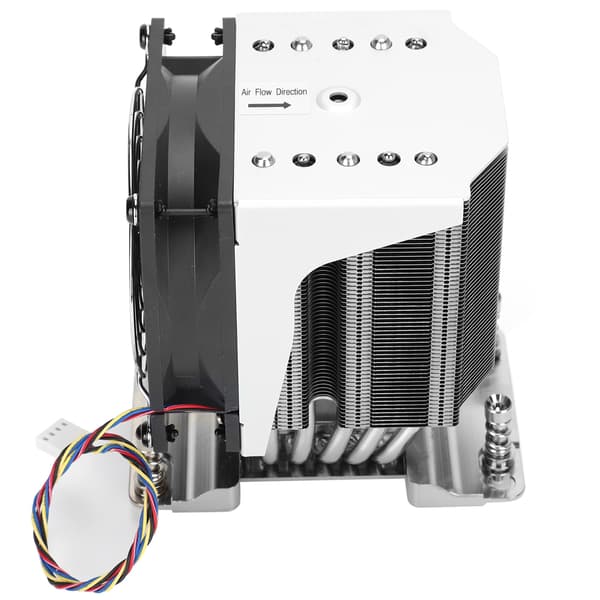

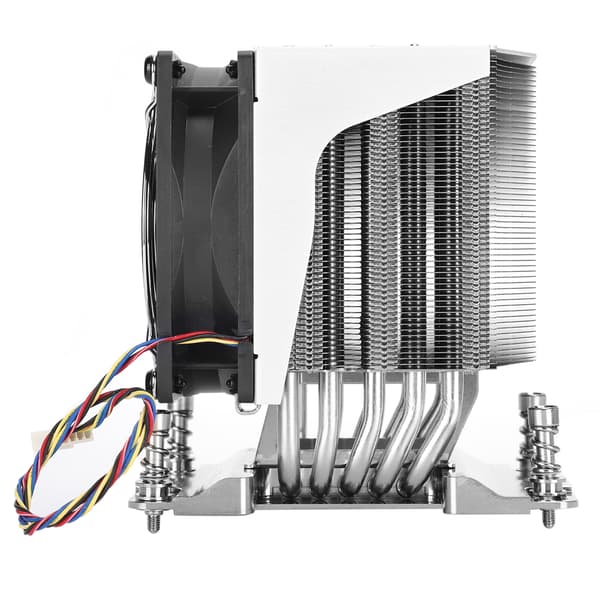

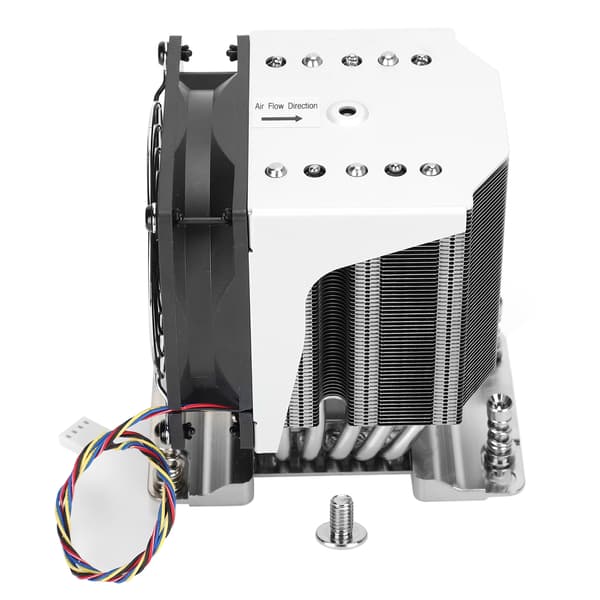

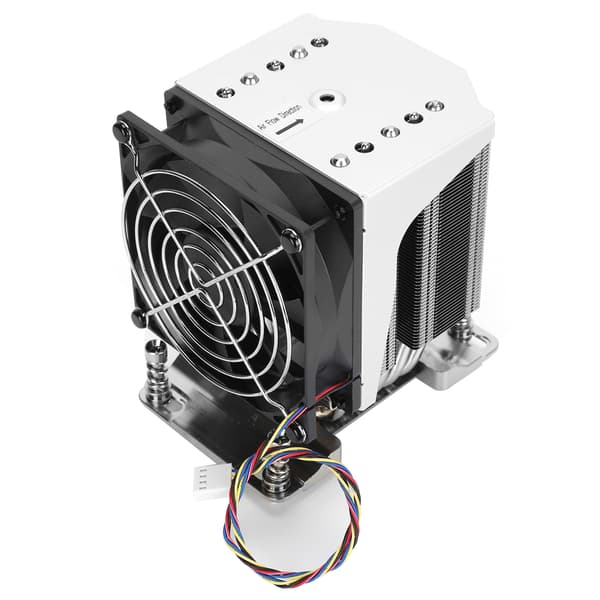

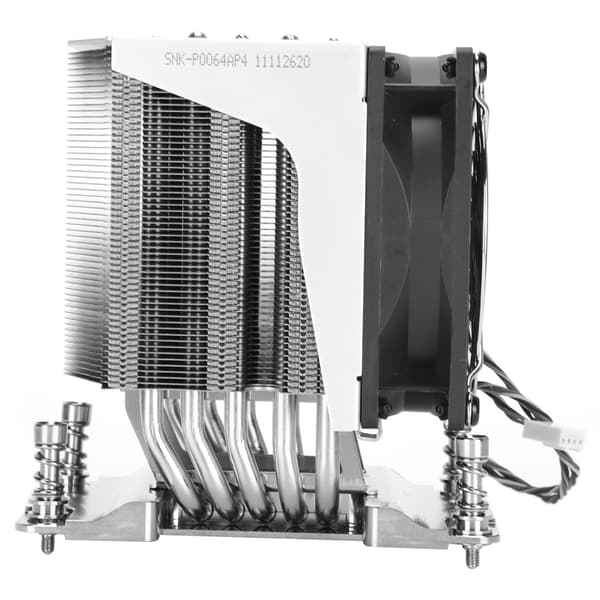

1、Denna CPU-kylare är speciellt utformad för Supermicro H11 generation 4U-servrar och arbetsstationer utrustade med AMD EPYC 7000-seriens processorer. 2、Kylflänsen har testats noggrant och verifierats av Supermicro för att säkerställa kvalitet och kylprestanda. 3、Denna CPU-kylare är hållbar, med stor luftvolym, tyst och effektiv värmeavledning. 4、Kylflänsen kan effektivt minska temperaturen som genereras av CPU:n under drift. 5、Fläktens varvtal är 3800 rpm, lågt ljud, stabil och pålitlig prestanda.

Artikeltyp: CPU-kylare

Modell: SNK-P0064AP4
Tillämpligt moderkort: För Supermicro H11 enkel-/dubbelmoderkort
Sockeltyp: Socket SP3
Tillämplig CPU: AMD EPYC 7000-seriens CPU-kylfläns
Ljud (dBA): 38dBA
Varvtal (rpm): 3800 rpm
Storlek: Ca. 119 x 92,5 x 126 mm / 4,7 x 3,6 x 5 tum
Användningsområde: 4U server/arbetsstationsplattform
Fläktanslutning: 4Pin
Termisk designeffekt (TDP): 180W
Märkspänning: 12V

Hur man använder:
1. Innan du installerar kylflänsen, kontrollera att kylflänsen är korrekt inriktad med systemets kyluftflöde
2. Justera kylflänsens monteringsskruvs position enligt kylflänsens erforderliga luftflödesriktning så att den kan riktas in med relevant mutterfäste så att kylflänsen kan installeras på förstärkningsramen.
3. Ta bort det termiska gränssnittsmaterialet (TIM) eller skyddskåpan för termisk pasta. Den erforderliga mängden TIM har applicerats i förväg på kylflänsens botten. Kontrollera den förbelagda TIM för skador.
4. Placera kylflänsen direkt ovanpå CPU:n så att de fyra kylflänsmonteringsskruvarna är inriktade med de fyra kylflänsmonteringsbultarna eller mutterfästena på spårets förstärkningsram och fäst dem på dem. Kylflänsen måste vara korrekt inriktad med systemets kyluftflöde. Observera att när du drar åt de fyra kylflänsmonteringsskruvarna ska du inte installera kylfläkten på kylflänskroppen.
5. Använd en skruvmejsel med en Star T20-borr och justera skruvmejselns vridmomentinställning till 16,1 kgf-cm (14,0 lbf-in). Innan du öppnar skruvmejseln, se till att skruvmejselns bit är helt införd i hålet på kylflänsmonteringsskruvens huvud. Håll kylflänsmonteringsskruvarna vertikala under installationsprocessen.
6. Dra åt de två diagonala kylflänsmonteringsskruvarna och vrid skruvarna 1 till 2 varv tills de sitter tätt. Dra inte åt helt! Gör sedan samma sak med de återstående två diagonala kylflänsmonteringsskruvarna.
7. Se till att kylflänsens botten är korrekt placerad på CPU:n och förhindra att kylflänsen titreras. Dra åt alla fyra kylflänsmonteringsskruvarna helt för att slutföra installationen.
8. Installera kylfläkten och fästet på kylflänskroppen och dra sedan åt den enkla låsskruven på fläktfästets ovansida
9. Anslut SNK-P0064AP4-kylfläktens kontakt till fläkthuvudet märkt CPU på moderkortet.

1 x CPU-kylare

1 x Kylfläkt

1 x Användarmanual

1 x Skruv
