AVR:n har möjlighet till droop CT-anslutning för att möjliggöra parallell drift med andra generatorer med liknande utrustning.

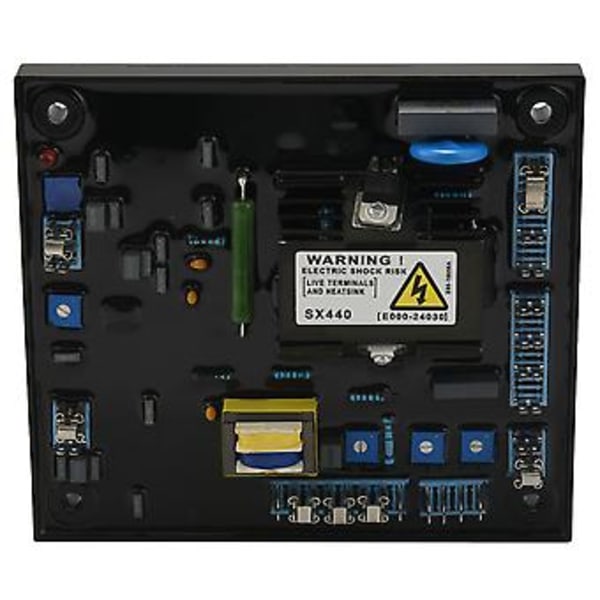

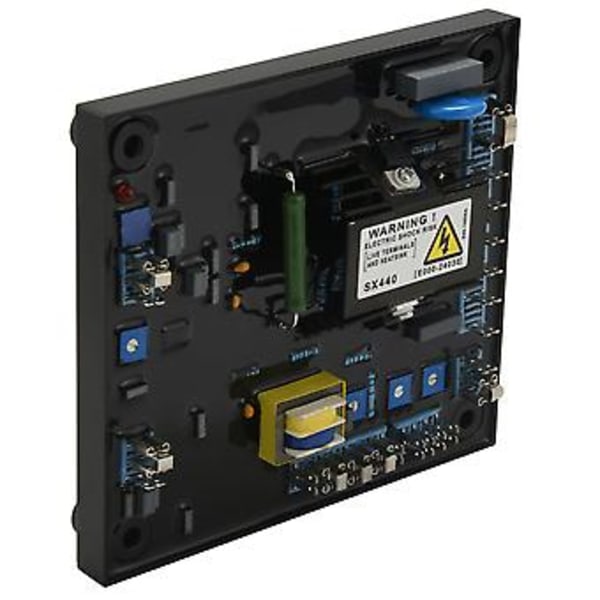

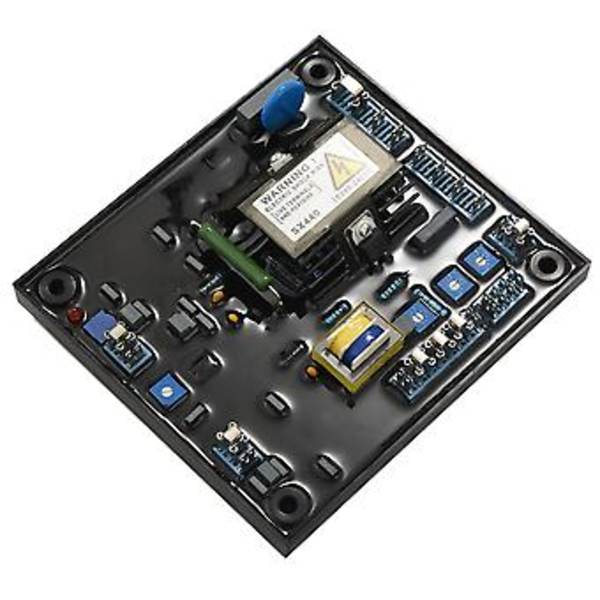

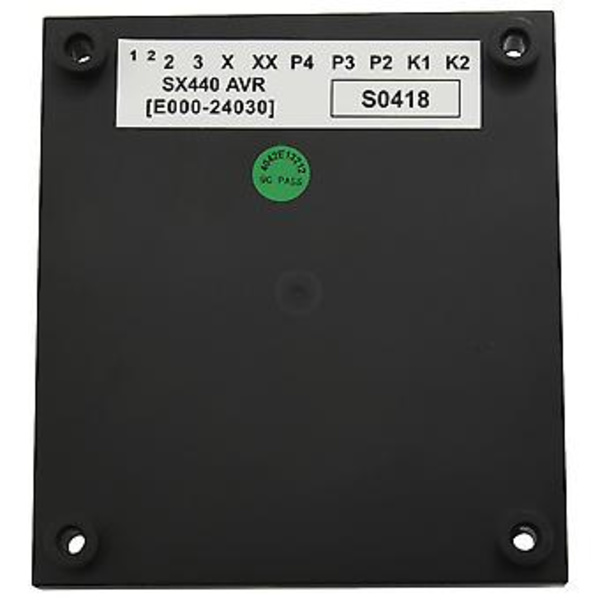

SX440 är en tvåfasig automatisk spänningsregulator (AVR) och utgör en del av excitationssystemet för en borstlös generator.
AVR:n känner av spänningen i generatorns huvudlindning och styr effekten som matas till statorn och därigenom huvudlindningen för att hålla generatorns utspänning inom de angivna gränserna, vilket kompenserar för belastningsförändringar, temperatur och effektfaktor för generatorn.
Vibration: 20 -100HZ (50mm/sek), 100Hz -2kHz
Färg: Svart
Material: metall + PC
Sensing Input:
Spänning: 190-264V ac max, 1 fas 2 ledare
Frekvens: 50-60HZ nominell
Ströminmatning
Spänning: 140-220 V ac max, 3 fas, 3 ledare
Ström: 3A/fas
Frekvens: 100-120HZ nominell
Utgång
Spänning: max 120V/DC
Ström: kontinuerlig 2.7A/DC
Intermittent 6A i 10 sekunder
Resistans: 15 ohm minimum
Reglering: +/-1%
Termisk drift: 0.03% per .C förändring i AVR
Soft start pumptid: 3 sekunder
Typiskt systemrespons
AVR-respons: 10ms
Fältström till 90%: 80ms
Maskinspänning till 97%: 300ms
Extern spänningsjustering: +/-10% med 1k ohm 1W trimmer
Underfrekvensskydd
Inställningsvärde: 95%HZ
Lutning: 170% ner till 30HZ
Enhetsströmavledning: 12 max
Analog ingång
Maximal ingång: +/-5V/DC
Känslighet 1V för 5% generatorspänning (justerbar)
Ingångsresistans 1k ohm
Kvadratur droop-ingång
10 ohm
Max. känslighet: 0.07A för 5% droop OPF
Max. ingång: 0.33A
Överexcitationsskydd
Inställningsvärde: 75V/DC
Tidrelä: 10 sekunder
Miljö
Vibration: 20 -100HZ (50mm/sek), 100Hz -2kHz
Drifttemperatur: -40C till +70 C
Relativ luftfuktighet: 95%
Lagringstemperatur: -55C till +80C
Paketinnehåll: 1 x Automatisk spänningsregulator
Endast ovanstående paketinnehåll, andra produkter ingår inte.
