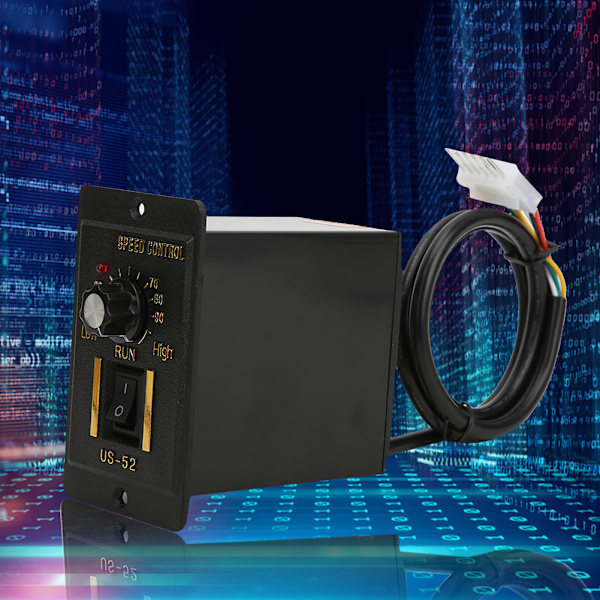

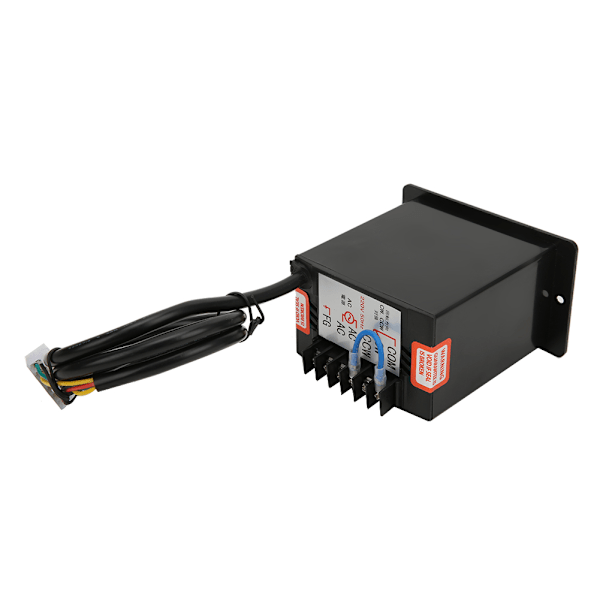

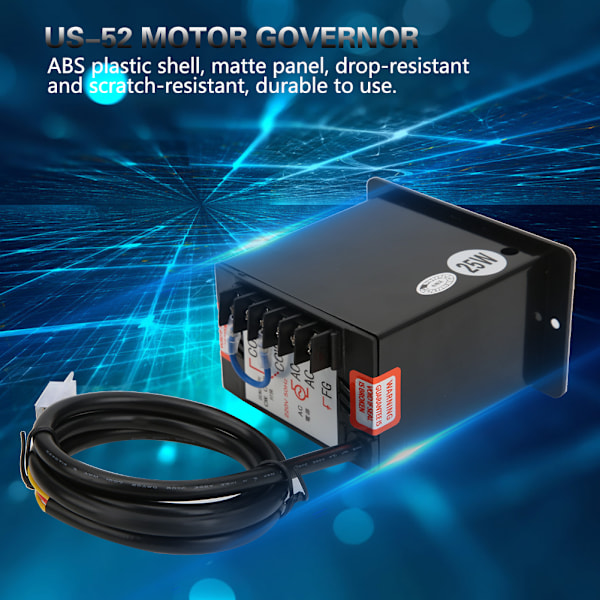

Modell: US-52 Arbetsspänning: AC220V 50 / 60HZ (spänningsvariationsområde är ±10 % Ue) Matchande motoreffekt: 25W / 40W / 60W / 90W / 120W (tillval) Driftsmiljö: -10 ~ + 50 ℃ Relativ luftfuktighet: Mindre än 90 % Hastighetsområde: 90-1400r/min 50HZ, 90-1700r/min 60HZ Obs! Guvernören har 6 ledare, den svarta ledningen är huvudmotorns ledning, den röda och vita är kondensatorns hjälpledningar, den 2 st blå ledningen är hastighetsåterkopplingskablarna och den gröna ledningen är jordledningen. Instruktioner: 1. Stäng av strömmen, anslut den enligt kopplingsschemat och bekräfta att kablaget är korrekt, modifiera det inte godtyckligt 2. Fixa styrenheten och justera hastigheten till lägsta "0" för att undvika den momentana höga strömmen när strömförsörjningen startas, vilket kommer att orsaka permanent skada 3. Slå sedan på strömmen igen, justera hastighetsvredet till önskat läge, stäng av strömmen när det inte behövs 4. När regulatorn är ansluten till motorn, om du upptäcker att vridningen eller hastigheten inte uppfyller kraven, vänligen justera trimmerpotentiometern på sidan av produkten (justering av hastigheten) 5. För att ändra motorns körriktning, ändra bara byglarna för "CCW" och "CW" på kopplingsplinten på baksidan av styrenheten. Välj COM och CW kortslutning, motorn kommer att rotera medurs;
Välj COM och CCW kortslutning, då kommer motorn att rotera moturs. (När du ändrar riktning, vänta tills motorn stannar helt innan du byter.) 6. Åtgärdsomkopplaren styr endast motorns rörelse eller stopp. Den används inte för strömavbrott. Stäng av strömmen om den inte används under en längre tid. Applikation: Det används ofta i produktionslinjen för förpackningar, tryckeri, livsmedel, elektronik, instrumentering och klädindustrin som en hastighetsreglerande drivenhet.
