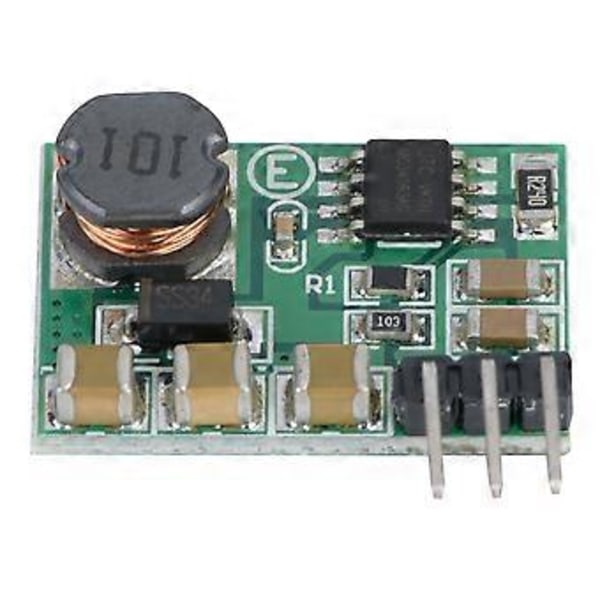

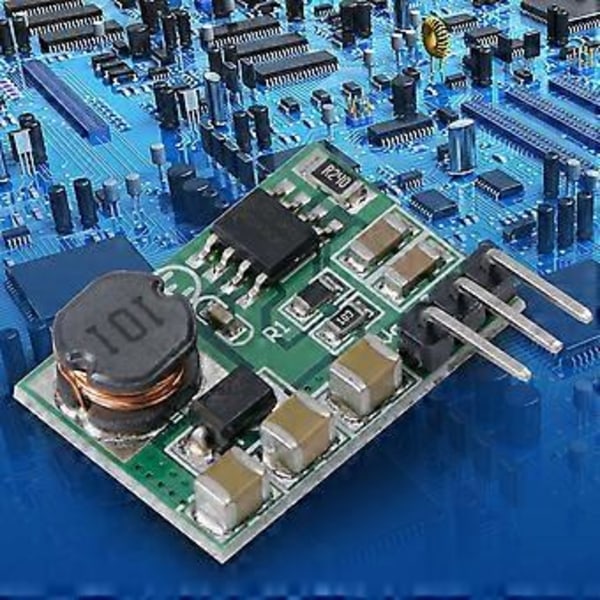

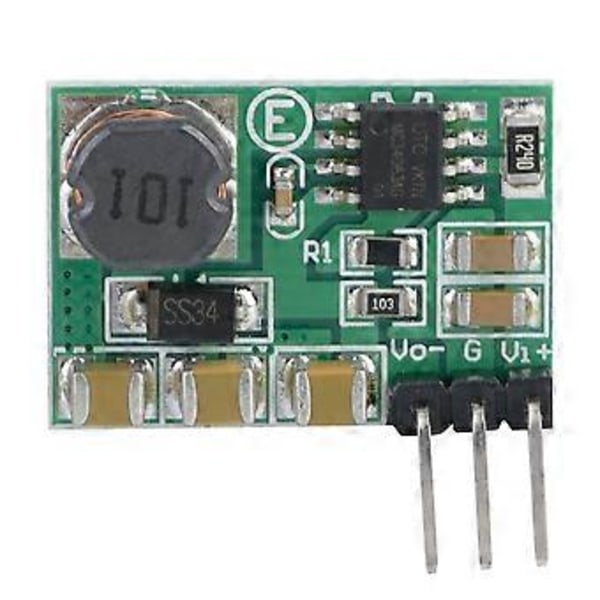

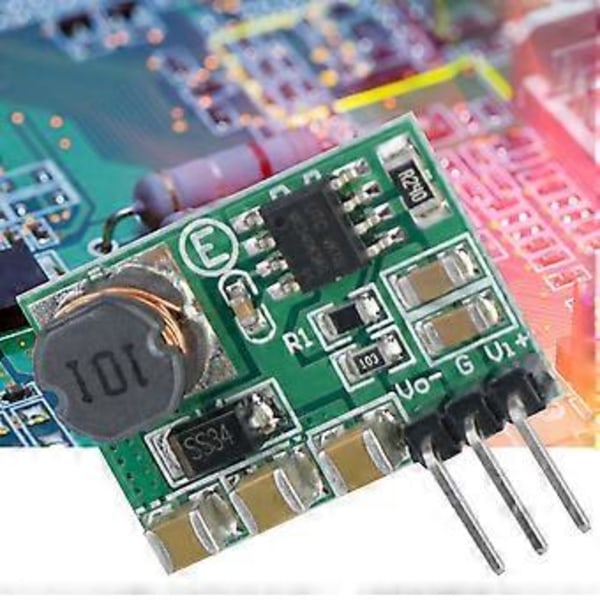

Funktioner
1.1. Denna spänningsomvandlare är designad för att omvandla positiv spänning till negativ spänning.
2.2. Tillverkad med högkvalitativa elektroniska komponenter, stabil prestanda.
3.3. Rimlig komponentlayout, lätt att koppla och använda.
4.4. 2,54 mm stiftavstånd, för MCU Development Board Breadboard-vänlig.
5.5. Användning: ADC/DAC/operationsförstärkare, RS232 RS485 RS422-buss, ljudutrustning, LCD-strömförsörjning, instrument, MCU-kort, motorström, Wifi/Router/Ethernet-enheter.
Specifikation
Funktioner:

1. Denna spänningsomvandlare är designad för att omvandla positiv spänning till negativ spänning.

2. Tillverkad med högkvalitativa elektroniska komponenter, stabil prestanda.

3. Rimlig komponentlayout, lätt att koppla och använda.

4. 2,54 mm stiftavstånd, för MCU Development Board Breadboard-vänlig.

5. Användning: ADC/DAC/operationsförstärkare, RS232 RS485 RS422-buss, ljudutrustning, LCD-strömförsörjning, instrument, MCU-kort, motorström, Wifi/Router/Ethernet-enheter.



Specifikation:

Ingångsspänning: DC 3-15V

Utgångsspänning: -3.3V, -5V, -6V, -9V, -12V, -15V (Valfritt)

Utgångsspänningsavvikelse: ±3%


Arbetsfrekvens 100kHz

Stiftavstånd: 2,54 mm

Drifttemperatur: 0~70℃

Lagringstemperatur: -65~150℃

Storlek: 23*16.3*6.3mm / 0.91*0.64*0.25in

Vikt: 5g (ungefär)


-3.3V :

Högsta ingångsström 600mA

Högsta utgångsström: 500mA

Viloström: 4-10mA



-5V :

Högsta ingångsström 500mA

Högsta utgångsström: 500mA

Viloström: 4-10mA



-6V :

Högsta ingångsström 600mA

Högsta utgångsström: 430mA

Viloström: 5-11mA



-9V :

Högsta ingångsström 500mA

Högsta utgångsström: 300mA

Viloström: 6-14mA



-12V :

Högsta ingångsström 500mA

Högsta utgångsström: 220mA

Viloström: 8-18mA



-15V :

Högsta ingångsström 500mA

Högsta utgångsström: 180mA

Viloström: 10-20mA



Paketlista:

1 * Spänningsomvandlare




Notera:

Detta är en DC-DC spänningsomvandlarmodul, måste noteras vid användning:

1. Ingångsspänningen får inte vara större än det maximala ingångsområdet
2. Uteffekten får inte vara större än den maximala belastningen under en längre tid
3. Ineffekten måste vara större än uteffekten, på grund av modulens egen strömförbrukning
