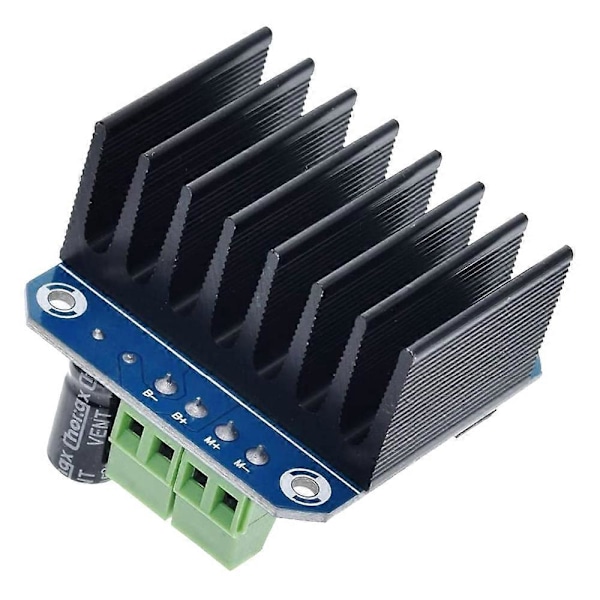

5V isolering med MCU, och effektivt MCU; 5V strömindikator på kortet.

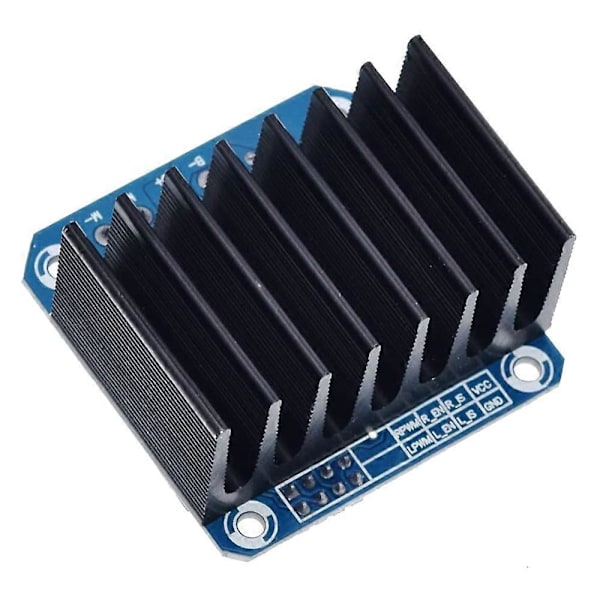

Spänningsindikation för motordrivrutinens utgång; kan löda kylfläns.

Behöver bara fyra linjer från MCU till drivrutinsmodulen (GND. 5V. PWM1. PWM2); isoleringschip 5 V strömförsörjning (kan dela med MCU 5 V).

För att backa motorn, två PWM-ingångsfrekvenser upp till 25 kHz; två värmepassager genom en felsignalutgång.

Isolerat chip 5V strömförsörjning (kan delas med MCU 5V), kan också använda den inbyggda 5V-försörjningen; matningsspänningen 5,5V till 27V.

Ingångsspänning: 6V-27V

Maximal ström: 43A

Ingångsnivå: 3,3-5V

Kontroll: PWM eller nivå

Duty: 0-100%

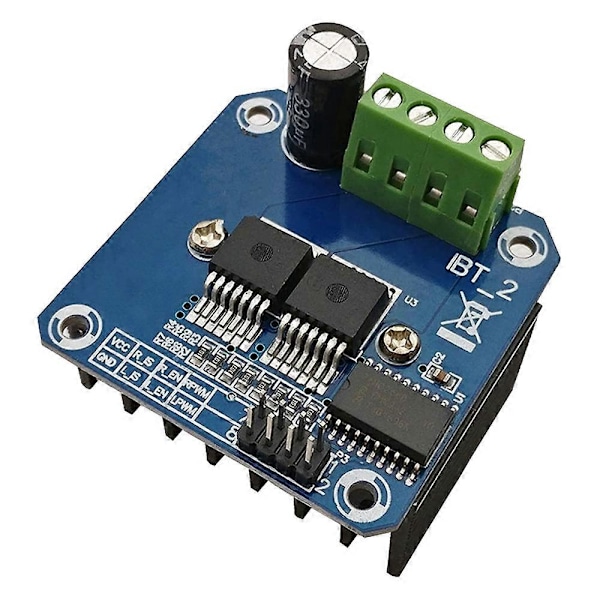

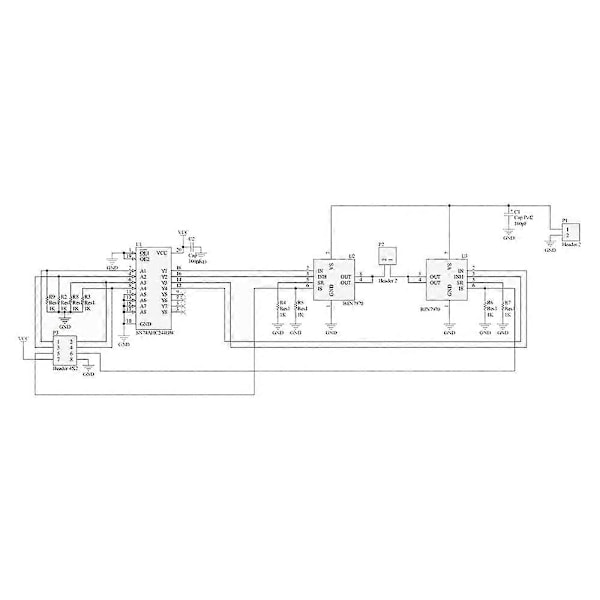

Ingångsport:

1.RPWM: nivå eller PWM-signalingång, aktiv hög

2.LPWM: Omvänd nivå eller PWM-signalingång, aktiv hög

3.R_EN: drivrutin aktiverad ingång, hög nivå aktiverad, låg nivå av

4.L_EN: Omvänd drivrutin aktiverad ingång, hög nivå aktiverad, låg nivå av

5.R_IS: drivrutins strömlarmsutgång

6.L_IS: Omvänd drivrutins strömlarmsutgång

7.VCC: +5 V strömutgång, 5V strömförsörjningsanslutning med mikrokontrollern

8.GND: signal common low end

Färg: Fotofärg

Material: ABS

Storlek: 5 x 5 x 3cm

Innehåll:

1 x Motordrivmodul

Endast ovanstående innehåll, andra ingår inte.

Obs: Ljus och olika skärmar kan göra att färgen på föremålet på bilden skiljer sig lite från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
