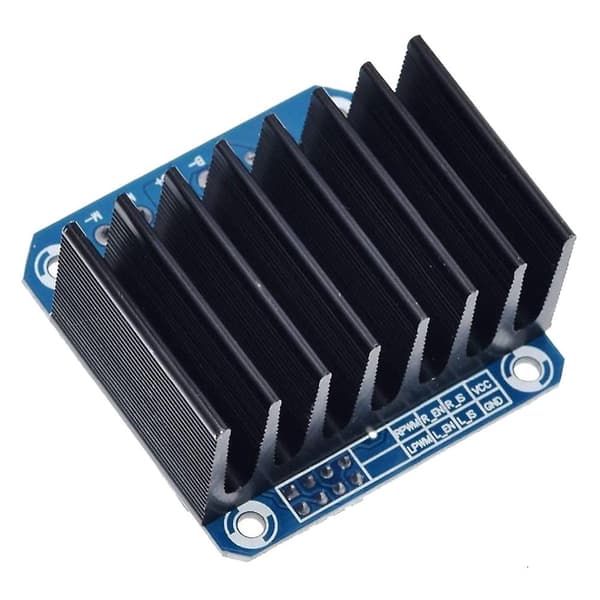

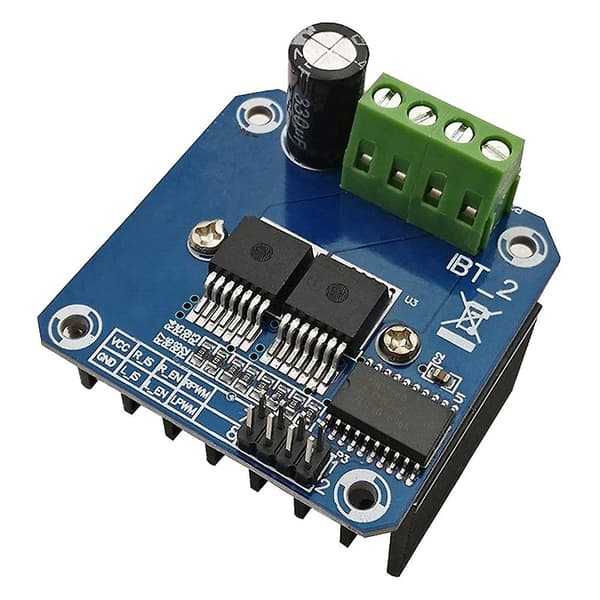

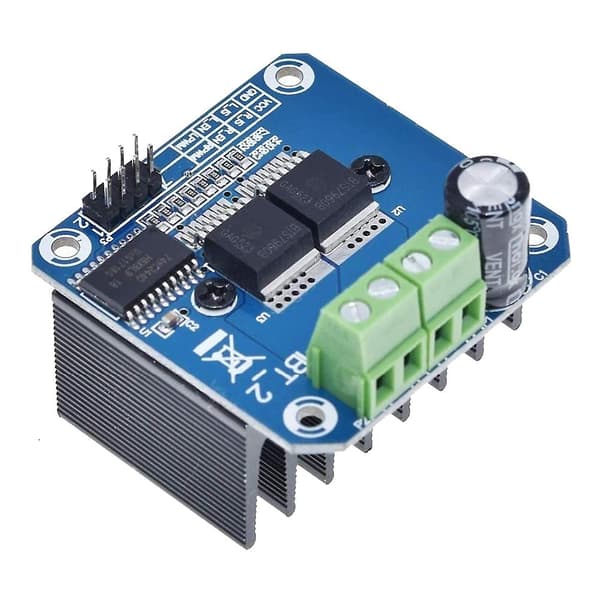

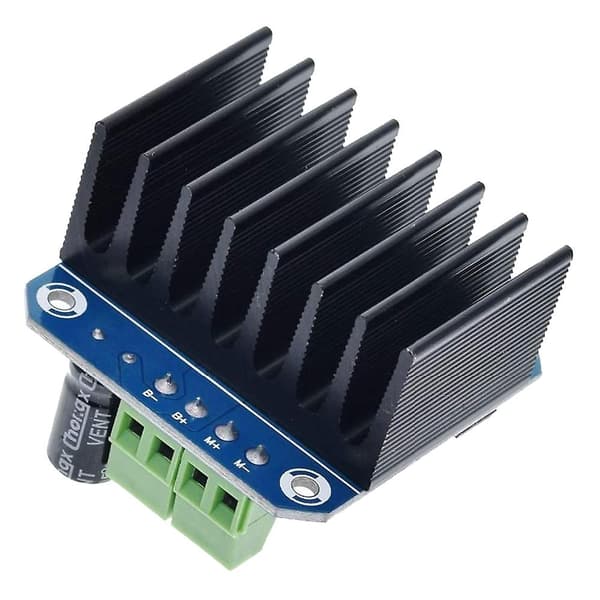

5V isolering med MCU, och skyddar effektivt MCU; 5V indikator på kortet. Spänningsindikation för motordrivrutinens utgång; kan löda kylfläns. Behöver bara fyra linjer från MCU till drivrutinsmodulen (GND. 5V. PWM1. PWM2); isoleringschip 5 V försörjning (kan delas med MCU 5 V). Kan vända motorn framåt, två PWM-ingångsfrekvenser upp till 25 kHz; två värmeflöden som passerar genom en felsignalutgång. Isolerat chip 5V-försörjning (kan delas med MCU 5V), kan också använda den inbyggda 5V-försörjningen; matningsspänningen 55V till 27V. Ingångsspänning: 6V-27VMaximal ström: 43AIngångsnivå: 33-5VKontroll: PWM eller nivåDriftscykel: 0-100%Ingångsport:1RPWM: framåtnivå eller PWM-signalingång, aktiv hög2LPWM: Omvänd nivå eller PWM-signalingång, aktiv hög3R_EN: framåtdrivning aktivera ingång, hög nivå aktivera, låg nivå av4L_EN: Omvänd drivning aktivera ingång, hög nivå aktivera, låg nivå av5R_IS: framåtdrivningsström larmutgång6L_IS: Omvänd drivningsström larmutgång7VCC: +5 V utgång, 5V försörjningsanslutning med mikrokontrollern8GND: signal gemensam låg ändeFärg: FotofärgMaterial: ABSStorlek: 5 x 5 x 3cmPaketets innehåll:1 x MotordrivmodulEndast ovanstående paketinnehåll, andra produkter ingår inte.Obs: Ljus och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3cm.
