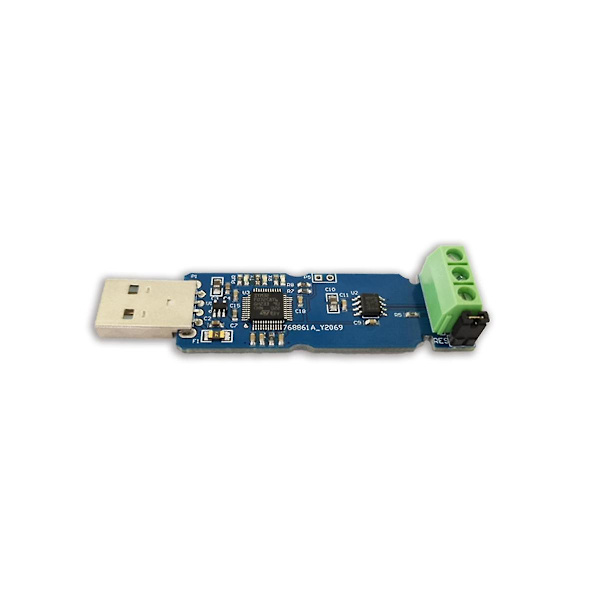

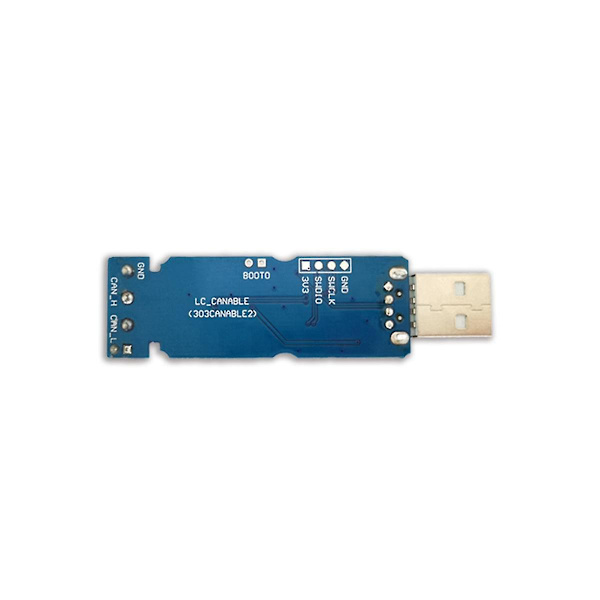

USB till can-modul är transplanterad baserat på projekt, Cangaroo kan användas för att analysera CAN-bussprotokollet.

Support: värd dator Cangaroo CAN-protokollanalysprogramvara.

Stil: A-CAN icke-isoleringschip TJA1051T/3 antas, och hastigheten kan nå 1M.

Funktionella funktioner: Ingångsspänning: 5V (USB-strömförsörjning)

Chip: A-TJA1051T/3

hastighet: upp till 1M

Statusindikator: trefärgs-LED

Instruktioner:

RES-bygellocket är isatt, vilket betyder att 120Q-terminalmotståndet är anslutet. Om det inte behövs kan bygellocket tas bort.

Anslut CAN_ H och CAN_ L är ansluten till CAN-bussen, och GND kan anslutas eller inte.

Anslut till datorn, och CAN-enheten kommer att visas i enhetshanteraren

Slå på den övre datorn

Välj önskad hastighet och samplingstid, klicka på OK, och den inbyggda färgljusen tänds,

Kan skicka och ta emot data på CAN-bussen.

Chip:

A-TJA1051T/3 NonIsolated

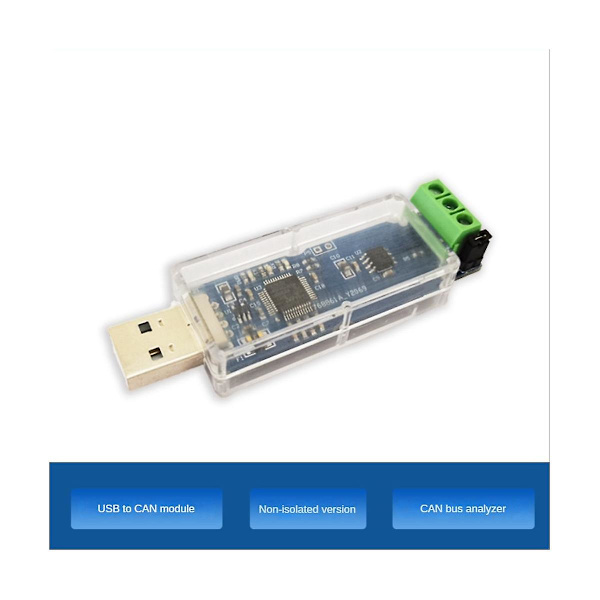

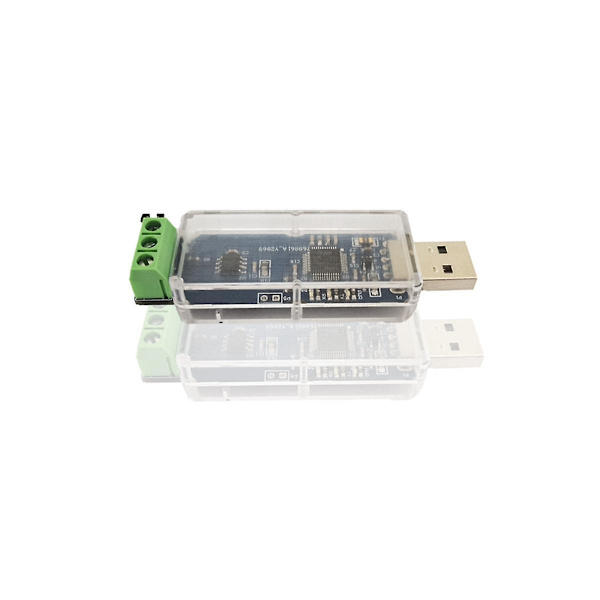

Färg: Blå & Transparent

Material: PCB+ plast+metall

Paketinnehåll:

1 x USB till CAN-modul

Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet på bilden skiljer sig något från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
