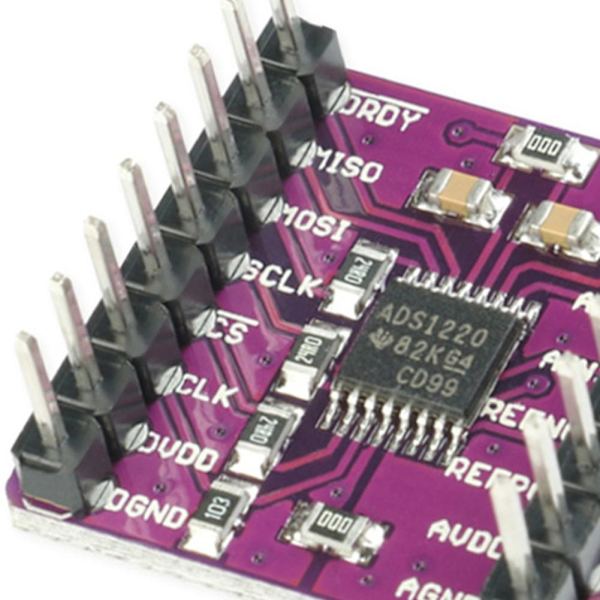

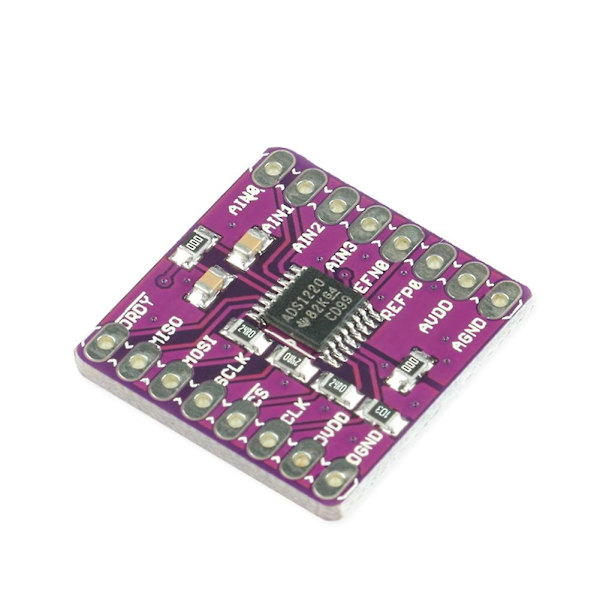

DS1220 är en precisions 24-bitars analog-till-digital omvandlare (ADC) som erbjuder många funktioner för att minska kostnaden för det integrerade systemet och komponentantalet för små sensorsignaler. Enheten passerar en flexibel multiplexer-ingång (MUX), låg brus, programmerbar förstärkare (), två excitationsströmmar, en spänningsreferens, en oscillator, en låg sida-brytare och en exakt temperatursensor för att implementera två differentiella eller fyra enkeländade ingångar.
\nEnheten kan konverteras till en datahastighet på 2000 prover per sekund () med en enda utfällningscykel. Vid 20 , ger det digitala filtret samtidig 50Hz och 60Hz-avstötning för industriella applikationer brus.
\nDen interna ger hög förstärkning vid 128 V / V. Gör ADS1220 perfekt för att mäta små sensorsignaler som motståndstermometrar (RTD), termoelement, termistorer och resistiva bryggsensorer.
\nEnheten stöder mätning av eller helt differentiella signaler när du använder den programmerbara grindmatrisen. Alternativt kan enheten konfigureras för att passera genom den interna samtidigt som den fortfarande ger hög ingångsimpedans och förstärkning upp till 4 , vilket möjliggör enkeländade mätningar.
\nI arbetscykel-läget, när är inaktiverad, är strömförbrukningen så låg som 120pa. ADS1220 finns i ett blyfritt VQFN-16 eller ATSSOP-16-paket och är specificerat över -40C till + 125C temperaturintervall.
\n
\nK-typ av mätande termoelement
\nLåg strömförbrukning: startar vid 120A i arbetscykel-läge (typiskt)
\nEffektområde: 3V ~ 5V
\nUpp till 20 effektiva upplösningar
\nTvå differentiella eller fyra enkeländade ingångar
\nDubbla matchade programmerbara strömkällor: 10A till 1.5mA
\nIntern 2.048V Referens: 5ppm / C (typiskt) Drift
\nIntern 2% precisions-oscillator
\nIntern temperatursensor: 0.5 C (typiskt) precision
\nSPI-kompatibel gränssnitt (läge 1)
\nApplikationer:
\nMätning av temperatursensor:
\n1. Termistor
\n2. Termoelement
\n3. Motståndstermometer (RTD): 2-tråds, 3-tråds eller 4-tråds typ
\nSensor som mäter brygga:
\n1. Trycksensor
\n2. Spänningsmätare
\n3. Vågsensor
\nPortabelt verktyg
\nFabriksautomatisering och processkontroll
\nFärg: lila
\nMaterial: plast
\n
\nPaketinnehåll:
\n1 * Omvandlare Sensormodul
\n
\nEndast ovanstående paketinnehåll, andra produkter ingår inte.
\nObs: Ljusreflektion och olika skärmar kan orsaka att färgen på objektet i bilden skiljer sig något från den verkliga saken. Den tillåtna mätfelet är +/- 1-3cm.
