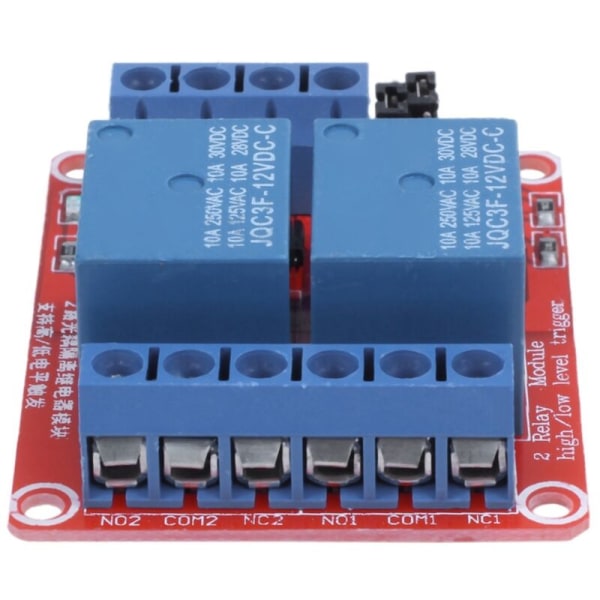

Reläutgångar:
NO: normalt öppet relägränssnitt
COM: gemensamt gränssnittsrelä
NC: normalt stängt relägränssnitt
material: metall

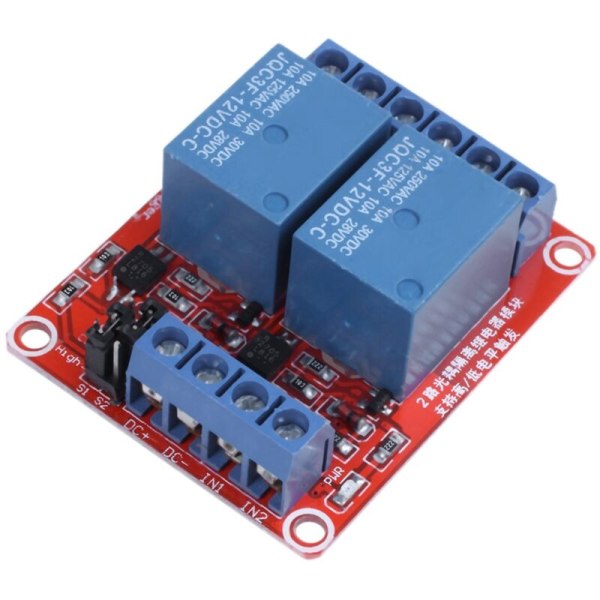

Modulbeskrivning:
Modulen använder ett riktigt kvalitetsrelä, normalt öppna gränssnitt Maximal belastning: AC 250V/10A, DC 30V/10A; Använda SMD optokopplarisolering, drivbarhet, stabil prestanda; utlösningsström 5mA;
modulns driftsspänning 12V;
modulen kan vara hög eller låg tack vare en bygelutlösare;
hög tillgänglighetsdesign, även om styrledningen är bruten kommer reläet inte att fungera;
strömindikator (grön), relästatusindikator (röd)
human nature gränssnittsdesign, alla gränssnitt är tillgängliga via en direkt anslutningskabel, mycket bekvämt
modulstorlek: 50mm * 40mm * 17mm (L * B * H)

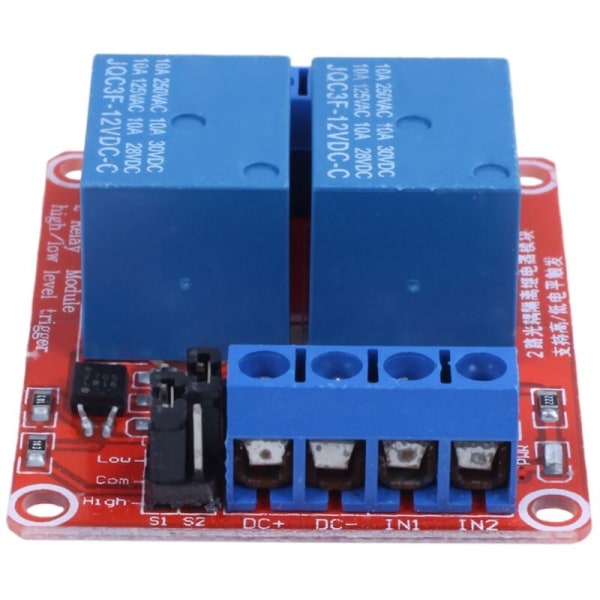

Modulgränssnitt:
DC: positiv strömförsörjning (VCC)
DC-: negativ strömförsörjning (GND)
IN: KAN vara en hög eller låg nivå kontrollrelä
S1, HÖG ELLER LÅG NIVÅ
Alternativ för hög och låg nivåutlösning:
Detta är en låg nivåutlösare när bygeln är ansluten till stiftet LÅG
Det är en hög nivåutlösare när bygeln ansluter till stiftet HÖG
Paket:
1*12V 2CH relämodul
Endast ovanstående paket, andra produkter ingår inte.
Obs: Ljusfotografering och olika skärmar kan göra att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
