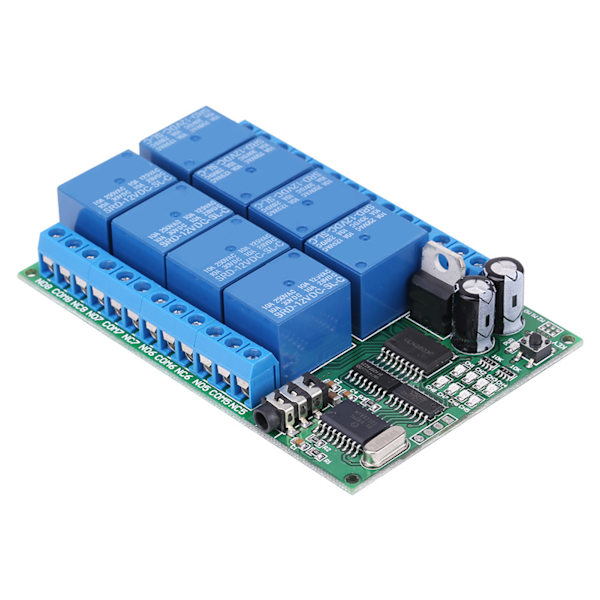

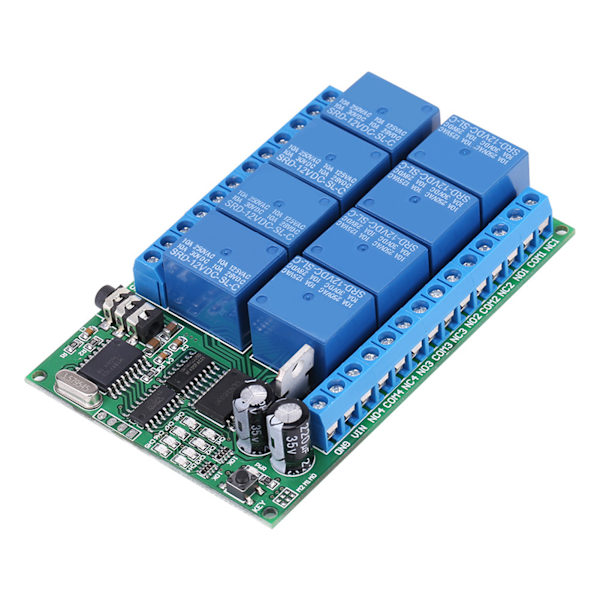

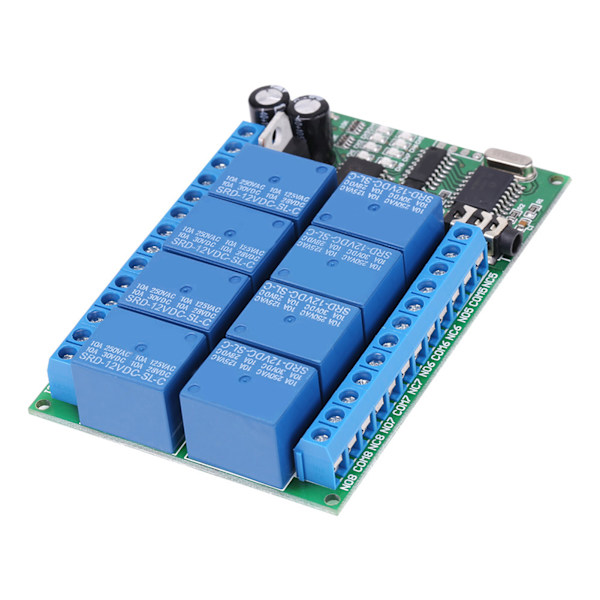

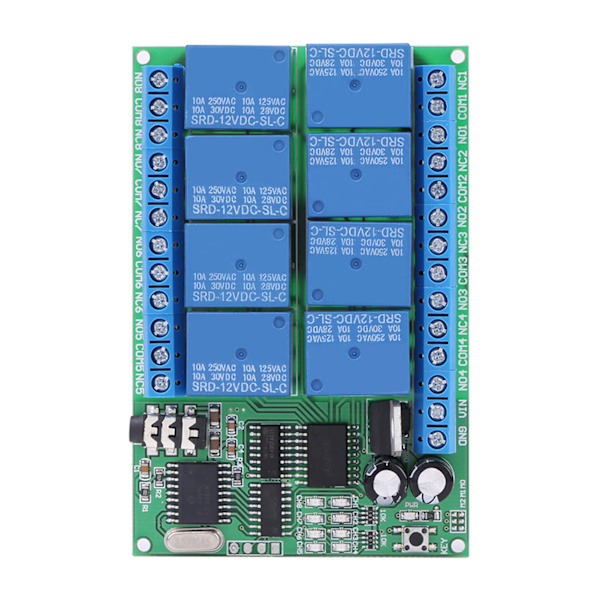

1、Detta är DTMF-ljudkontrollern med fyra kanaler, vilken telefon eller fast telefon som helst med DTMF-nyckelkod fjärrstyr produktreläets öppning och stängning.
2、Majoriteten av smartphones och funktionsmaskiner är DTMF-kod.
3、Arbetsspänning DC 12V, med skydd mot omvänd polaritet.
4、Standby 11-13 MA, 1 relä öppet 44MA, 2 reläer öppna 77MA, 3 reläer öppna 110MA, 4 reläer öppna 140MA, 5 reläer öppna 170MA, 6 reläer öppna 197MA, 7 reläer öppna 223MA, 8 reläer öppna 247MA.
5、Åtta driftlägen, icke-låsande (momentan), självlåsande (toggle), inter-låsande (latch), 5/20/60/120/250-sekunders fördröjning.
Funktioner:
Detta
är DTMF-ljudkontrollern med fyra kanaler, vilken telefon eller fast telefon som helst
med DTMF-nyckelkod fjärrstyr produktreläets öppning och stängning.
Majoriteten av smartphones och funktionsmaskiner är DTMF
kod.
Arbets-
spänning DC 12V, med skydd mot omvänd polaritet.
Standby 11-13 MA, 1 relä öppet 44MA, 2 reläer öppna 77MA, 3 reläer öppna 110MA, 4 reläer öppna
140MA, 5 reläer öppna 170MA, 6
reläer öppna 197MA, 7 reläer öppna 223MA, 8 reläer öppna 247MA.
Åtta driftlägen, icke-låsande
(momentan), självlåsande (toggle), inter-låsande (latch), 5/20/60/120/250-sekunders fördröjning.
Standardstyrkommandot är 1/2/3/4/5/6/7/8. Exempel: Slå 1 för att styra relä
1, slå 2 för att styra relä 2, slå 3 för att styra relä 3, slå 4 för att styra
relä 4; styrkommandon kan ändras valfritt 1-4 bitar.

Specifikationer:

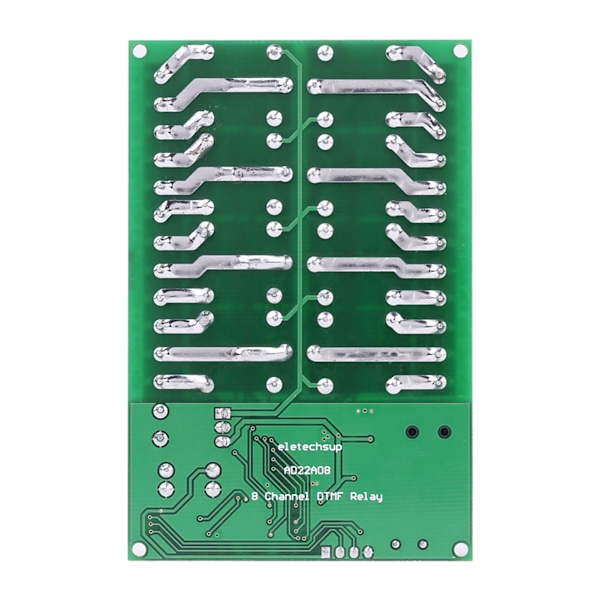

Modell: AD22A08
Arbetsspänning: DC 12V
Storlek: Ca. 94 x 62 x 18mm/3.7 x 2.44 x 0.7in
Maximal belastning: 10A/250VAC, 10A/125VAC, 10A/30VDC, 10A/28VDC, 10A/12VDC

Instruktioner:
Du behöver två telefoner, en som
mottagare (phone_1), den andra som sändare (phone_2); mobil phone_1

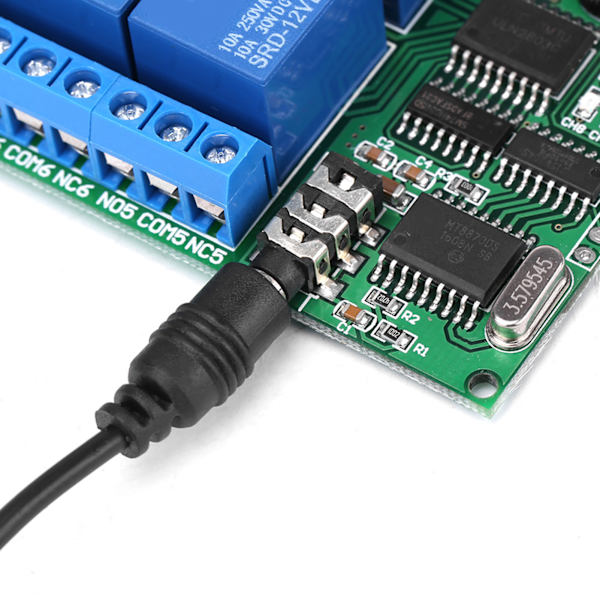

ansluten med DTMF-ljudkabel 3.5MM ljudkontroller (kontrollern ska vara
strömförsörjd), och sedan med phone_2 (kan vara en fast telefon) ring phone_1, phone_1
svarade, så att två telefoner ringer varandra; slå sedan 1/2/3/4/5/6/7/8 med phone_2
knappsats för att styra 8 reläer.
Försiktighet:
1.
DTMF-ljudkontrollern måste använda stabil drift av DC 12V strömförsörjning
(rekommendationer 2A eller över nätadaptern)
2. Fjärrstyr kontrollern med en mobiltelefon, mottagaren måste vara
telefonen med 3.5MM ljudgränssnitt, sändaren kan vara en mobiltelefon eller
fast telefon
3. Som mottagare av telefonen måste den avge ett ljud (inte tyst), annars kommer de inte att styra reläer.
Ordlista:
NO:
Normalt öppen
COM:
Vanlig terminal
NC:
Normalt ansluten
Relä
öppet: COM ansluten NO men frånkopplad NC
Relä
stängt: COM frånkopplad NO men NC ansluten COM.
Icke-låsande
(momentan): Slå 1 (2/3/4 är samma),
relä 1 \"Öppet\", relä stängt efter 1 sekunds fördröjning
Självlåsande: Slå 1, relä 1 \"Öppet\", slå 1 igen, relä 1
\"av\", och så vidare
Inter-lås: Slå 1, relä 1 \"Öppet\", andra reläer \"Av\";
slå 2, relä 2 \"Öppet\", andra reläer \"av\", och så vidare
\"Fördröjning\": Slå 1, relä 1 \"Öppet\", relä 1 \"Stängt\"
efter en tid
Lägesval:

Åtta driftlägen, elektrisk lödkolv
bygel (bild ovan) på plattorna

Kopplingsschema:
1
Styr 12V krets, kopplingen som visas nedan. Last \"LOAD\" kan vara
LED-lampor, fläktar, motorer, routrar och annan 12V utrustning


2
DC 1-110V eller AC 85-265V krets, kopplingen visas nedan. Last
\"LOAD\" kan vara LED-lampor, fläktar, motorer och andra typer av spänning AC
och DC-utrustning.

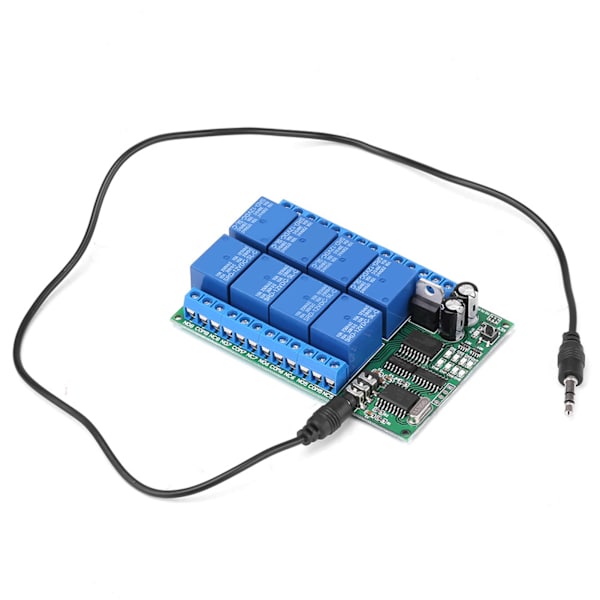

Paketet innehåller:
1 x Relämodul
1 x 3.5mm Ljudkabel
