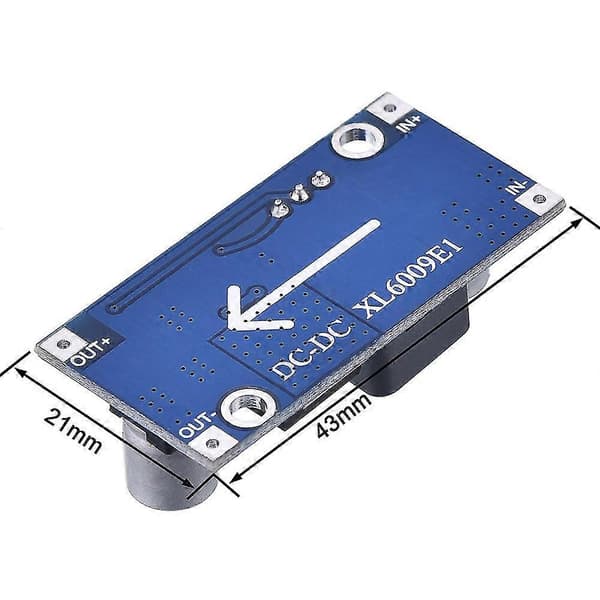

XL6009 är en 4A switchande ström boost (BOOST) modul. Modulen använder högfrekvent switchteknik XL6009E1 som kärnchip, prestandan är överlägsen LM2577. XL6009 boost-modulen är billigare och presterar bättre, och LM2577-modulen är på väg att fasas ut.

Ultrabrett inspänningsområde 3V~32V, bästa arbetsspänningsområde är 5~32V;

Ultrabrett utspänningsområde 5V~35V;

Inbyggd 4A högeffektiv MOSFET-switch, effektiviteten är upp till 94%; (LM2577 ström är endast 3A)

Switchfrekvensen är 400KHz, vilket kan uppnå mycket bra resultat med en filterkondensator med liten kapacitet. Ripplet är mindre och volymen är mindre. (LM2577 frekvens är endast 50KHz)

Tekniska parametrar:

ModellspecifikationXL6009 boost-modul

Modulär naturIcke-isolerad boost (BOOST)

LikriktningsmetodAsynkron likriktare

Ingångsområde3V~32V

Utgångsområde5V~35V

Ingångsström4A (maximum), ingen belastning 18mA (5V ingång, 8V utgång, ingen belastning mindre än 18mA. Ju högre spänning,

desto större ström utan belastning.)

Omvandlingseffektivitet
