Beskrivningar:
Mätaren överensstämmer fullt ut med de nationella standarderna GB/T17215.321-2008 och IEC62053 internationella standarden för grad 1-nivå av de relevanta tekniska kraven för 3-fas KWh-mätare, som direkt och noggrant kan mäta aktiv energi av energiförbrukningen, 6 digital display aktiv energiförbrukning. Den har fördelarna med bekväm mätaravläsning, hög tillförlitlighet, liten volym, låg vikt, vackert utseende, avancerad teknik och installation av 35 mm DIN-standard styrskena. Den har bra anti-elektromagnetisk störning, låg strömförbrukning, hög noggrannhet, hög överbelastning, hög stabilitet, stöldskydd och lång livslängd.
Funktioner:
Den har fördelarna med bekväm mätaravläsning, hög tillförlitlighet, liten volym, låg vikt, vackert utseende, avancerad teknik.

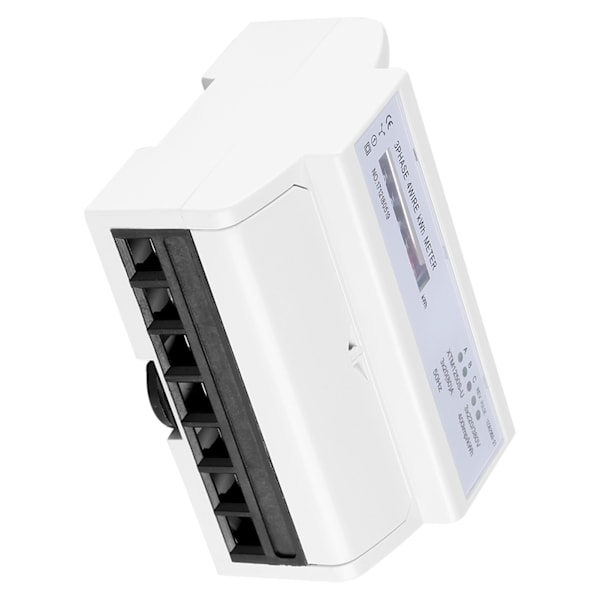

Installation av 35 mm DIN-standard styrskena.
Denna mätare är lämplig för att mäta 3-fas AC effektiv elektrisk energi med en nominell frekvens på 50Hz, används för fast installation inomhus.
Gäller för en omgivningstemperatur på -25 ℃ ~ + 55 ℃, relativ luftfuktighet är inte mer än 95%, och i luften utan korrosiva gaser och undvik damm, mögel, salt dimma, kondens, insekter, etc.
Den har bra anti-elektromagnetisk störning, låg strömförbrukning, hög noggrannhet, hög överbelastning, hög stabilitet, stöldskydd och lång livslängd.

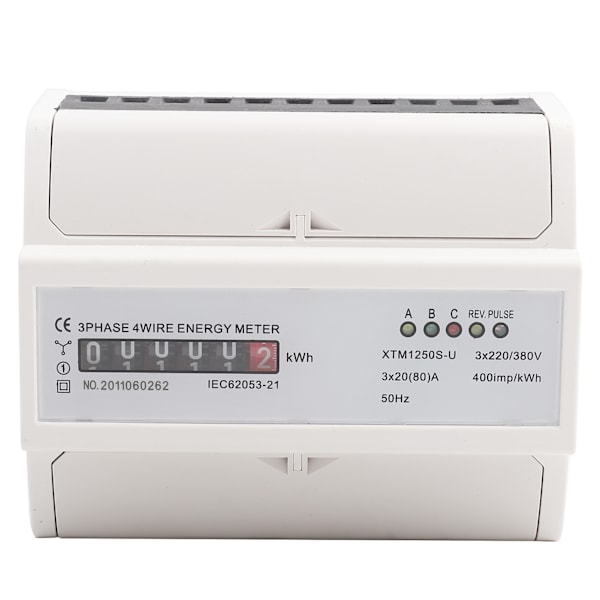

Specifikationer:
Standard: IEC62053-21
Display: 6-siffrig
Färg: Vit
Ström: 3 x 20(80A)
Frekvens: 50Hz
Impulskonstant: 400imp/kWh
Driftfuktighet: ≤95%
Drifttemperatur: -25 ℃ ~ + 55 ℃
Storlek: Ca. 12 x 10 x 6.5cm/4.72 x 3.93 x 2.55inch
Vikt: 519g
Installation och användning:
1. Installation av energimätare kräver erfaren elektriker eller professionell, och bestäms för att läsa manualen.
2. Energimätaren ska installeras på en inomhusventilerad och torr plats, anta 35 mm DIN-standard styrskena typ installation, bottenplattan på elmätaren ska fästas i väggen som är stark eldfast och inte lätt att vibrera.
3. Elmätare ska installeras i skyddsskåp på platser där det finns smuts och potentiella skador.
4. Installera enligt kopplingsschemat, det är bäst att använda en mångtrådig koppartråd för att undvika att elmätaren fungerar eller brinner ner.
5. När elmätaren är korrekt ansluten till elnätet lyser mätarens strömindikator.
6. Elektrisk energimätare bör vidta åtgärder för åskskydd när den används i området med mer åska, för att undvika att skada den elektriska energimätaren av åska.
7. Energimätarens lastkapacitet ligger inom intervallet 0.05Ib ~ Imax (direkt åtkomst) eller 0.02Ib ~ Imax (genom åtkomsttypen av transformatorn), Överskridande av denna lastkapacitet kommer att orsaka att mätaren blir felaktig eller att strömspolen brinner.
8. När energimätaren används i transformatorn är det den faktiska elförbrukningen som måste multipliceras med transformatorförhållandet efter att ha läst av strömindikatorn
9. Datavisning: 6 digital display
11.PULSE-indikator: när PULSE-indikatorlampan lyser detekteras effektPULSE. (när en samplingssignal detekteras tänds PULSE-indikatorn i ca 80ms).
12.Omvänd fas effekt instruktion: Rev. Indikerar att ljuset lyser i riktning mot energiförbrukningen.
Översiktsdiagram och kopplingsschema:
Mätmetod:
Energimätaren är utrustad med fotoelektrisk kopplingseffekt puls test utgångsport, är belägen i en kopplingsplint. Anslut testutrustningen +5VDC till terminalen på 17 (positiv terminal), och signalledningen ansluts till terminalen på 18 (negativ terminal).
Paketet ingår:
1 x Energimätare
Obs:
Observera att den nya typen och den gamla typen av denna produkt kommer att skickas slumpmässigt, och se till att du inte har något emot det innan du beställer.
