Beskrivning:
Mätaren uppfyller fullt ut de relevanta tekniska kraven i den nationella standarden GB/T17215.321-2008 och den internationella standarden IEC62053 för klass 1 eller nivå 2 enfasenergimätare, vilket gör att den direkt och exakt kan mäta aktiv energi för energiförbrukningen. Den har hög tillförlitlighet, liten volym, lätt vikt, vackert utseende, avancerad teknik och 35 mm DIN-standard för montering på vägledningsskena, etc.

Funktioner:
Mätaren uppfyller fullt ut de relevanta tekniska kraven i den nationella standarden GB/T17215.321-2008 och den internationella standarden IEC62053 för klass 1 eller nivå 2 enfasenergimätare, vilket gör att den direkt och exakt kan mäta aktiv energi för energiförbrukningen.
LCD-displayen är 7+1 eller 6+1 meter och visar den totala energiförbrukningen.
Den har hög tillförlitlighet, liten volym, lätt vikt, vackert utseende, avancerad teknik och 35 mm DIN-standard för montering på vägledningsskena, etc.
Den har god anti-elektromagnetisk störning, låg energiförbrukning, hög precision, hög överbelastning, hög stabilitet, anti-stöld av el och lång livslängd.

Denna tabell är lämplig för mätning av nominell frekvens 50 Hz eller 60 Hz enfas växelström aktiv el, används för fast installation inomhus, gäller för omgivningstemperatur -25 ℃ ~ 55 ℃, relativ luftfuktighet ≤ 95%, och i luften innehåller inte frätande gaser och undvik damm, mögel, saltdimma, kondens, insekter, etc.

Specifikationer:

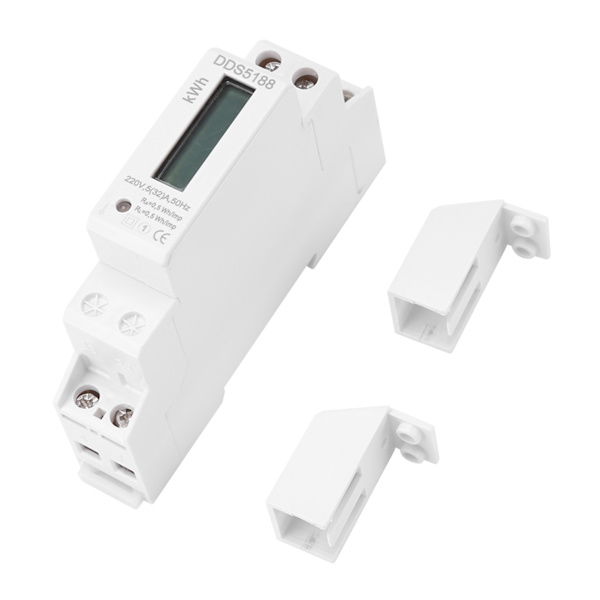

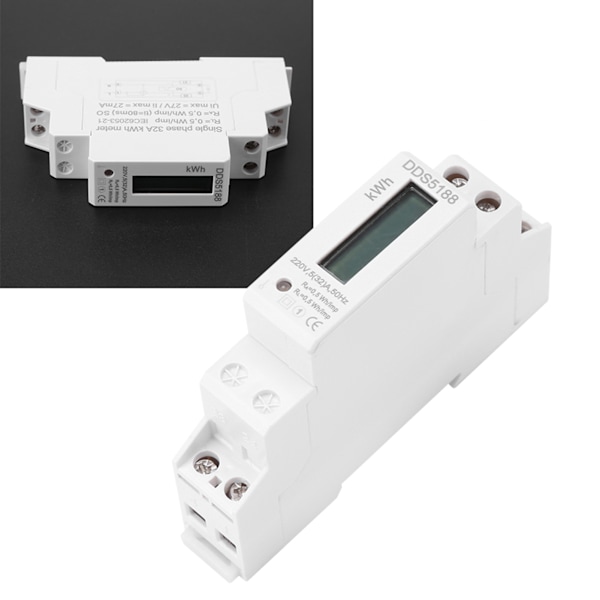

Modell: DDS5188
Fasantal: enfas
Typ: vägledningstyp
Visningsläge: LCD
Nominell spänning: 220V
Nominell ström: 5-32A
Arbetstemperatur: -25 ℃ ~ 55 ℃
Nominell frekvens: 50-60Hz +/- 10%
Noggrannhetsnivå: nivå 1 (motsvarande mätfel < 1%)
Inklusive S0-port 2000Imp/kWh (ti = 80ms)
Relativ luftfuktighet: 95%
Storlek: som bilden
Vikt: 98g

Kopplingsschema:
Test: Mätaren har en fotoelektrisk kopplingstyp elektrisk pulstestutgångsport, belägen i terminalens knapplåda (som visas i figur 2), + 5 VDC från testutrustningen ansluten till 20\" + \" terminal, signal S ansluten till 21\"- \" terminal.

Installationsöverväganden:
1. Installation av elmätare kräver erfaren elektriker eller yrkespersoner.
2. Elmätaren ska installeras på en ventilerad och torr plats inomhus, använd 35 mm DIN-standard för vägledningstypinstallation, bottenplattan på elenergimätaren ska fästas på den styva eldfasta, icke-vibrerande väggen.
3. Bottenplattan på elenergimätaren ska fästas på den styva eldfasta, icke-vibrerande väggen.
4. Elmätare ska installeras i skyddande skåp på platser där det finns smuts och potentiella skador.
5. Installationen ska ske i enlighet med kopplingsschemat, helst med en flertrådig kopparkabel, undvik onormal eller förbränning av elmätaren på grund av dålig kontakt.
6. När elmätaren är korrekt ansluten till elnätet är mätarens strömindikator på.
7. Elenergimätaren ska vidta åtgärder för blixtsskydd när den används i områden med mer blixtnedslag, för att undvika att elenergimätaren skadas av blixtnedslag.

Lastkapaciteten för elmätaren är 0,05ib ~ Imax (direkt åtkomst)
Strömindikation: när det gröna ljuset är på indikerar det att arbetsströmförsörjningen är normal
Pulsindikation: när det röda ljuset är på indikerar det att strömpulsen detekteras
När det finns en provtagningssignal är pulsljuset cirka 80ms

Paketinnehåll:
1 x Din-skena energimätare
