SKU: A1787

Funktioner:
Ren effektförstärkare är helt enkelt förstärkarens volym, utan förförstärkarkrets, ljudingången främjar uttalet utan någon ändring efter högtalarens förstärkta ljud autentiska, rena och naturliga . Förstärkarkortet är snyggt med två klassiska ST: s TDA2030-förstärkare IC bestående av ren effektförstärkare, enstaka strömförsörjning, ingångsspänning enstaka matning AC 9V-15V, rationell komponentlayout, stark effekt (15Wx2), nästan inget statiskt brus, en utmärkt känsla hörsel, färre externa komponenter, lätt att installera, mycket lämplig för konvertering eller installation av hemmaljudsystem, används ofta i en mängd olika högtalare,

Beskrivning

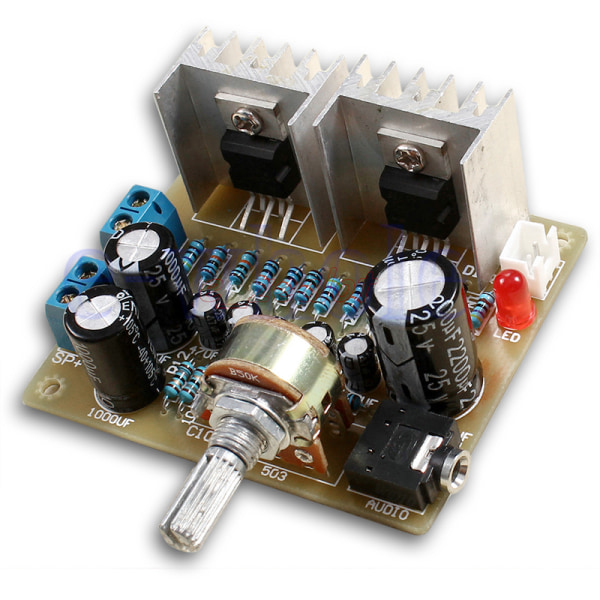

Effektförstärkaren IC TDA2030 förstärkarkort består av centrum, komponentlayout är rimligt, nästan inget statiskt brus, hög trohet, låg distorsion, färre externa komponenter, montering är enkel, stor effekt 15W + 15W), etc., lämplig för elektroniska entusiaster och ljudfiler DIY, studentmontering .

Krets för likriktning av dioder D, C11 för filterkondensatorn, C12, C13 för högfrekventa frikopplingskondensatorer; RP för volymkontrollpotentiometer; IC1, IC2 är en tvåkanalsförstärkare IC; R1, R2, R3, C1 (R7, R8, R9, C6) för förförstärkarens IC-ingång, eftersom kretsen är en enda matning, effektförstärkare IC när ingångens likspänning till hälften av matningsspänningskretsen fungerar korrekt; R4, R5, C3 (R10, R11, C8) bildar en negativ återkopplingsslinga, förändring R4 (R10) kan ändra storleken på återkopplingskoefficienterna. C2 (C7) är ingångskopplingskondensatorn, C4 (C9) är utgångskopplingskondensatorn; när kretsen är ansluten med induktiv lasthögtalare, säkerställer R6, C5 (R12, C10) hög frekvensstabilitet.

Prestandaparametrar
Ingångsspänning: AC9-15V eller DC9-15V (DC-ingångsanmärkning för att skilja mellan subpolär, AC-ingång, oavsett polaritet)
Utgångseffekt: Po = 15W + 15W (RL = 4Ω)
Utgångsimpedans: 4-8 Ω

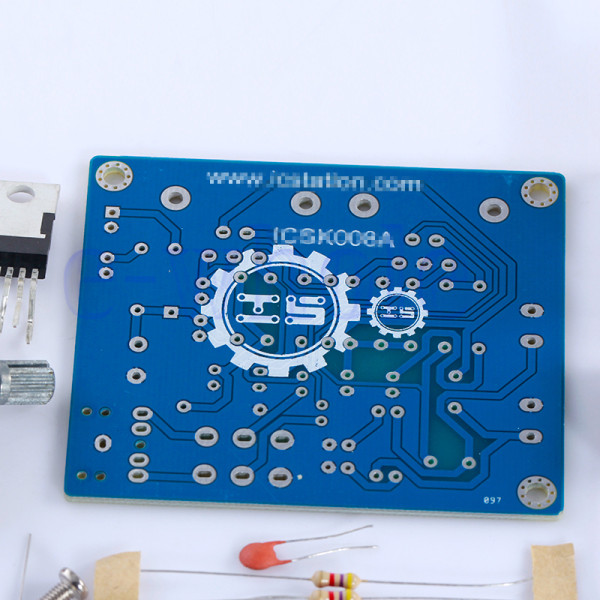

PCB-storlek: 66x56mm, tjocklek: 1,6 mm, Material: FR-4

Schematiska bilder

För mer, se : Schematiska utskrifter.pdf-dokument
ote: Belysning, visning och andra faktorer kan orsaka FÄRGSKYGGNING, vänligen omfattande bilder och textbeskrivningar för att bestämma !!

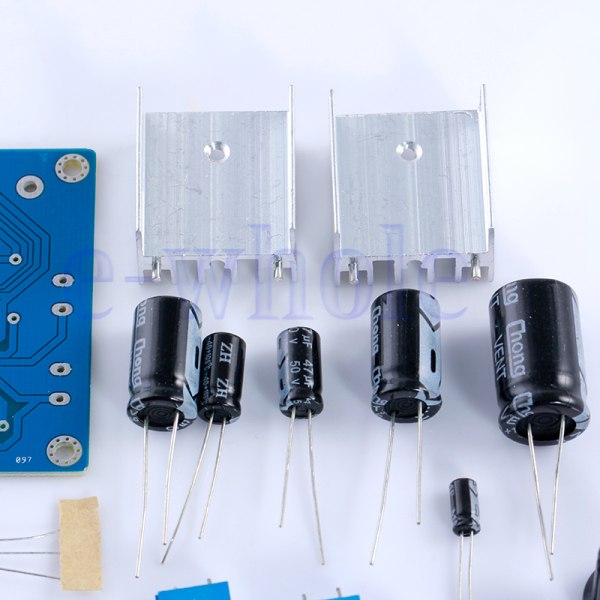

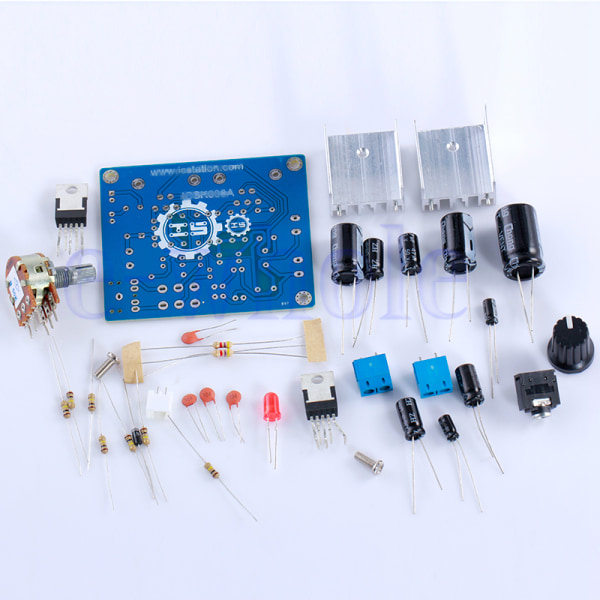

Paketet innehåller 1 x DIY-modul
