Eftersom motorns ledningssekvens inte nödvändigtvis matchar ledningssekvensen på kortet, måste den justeras. Var uppmärksam! Om ledningssekvensen är felaktig kan den inte starta normalt, strömmen slås inte på vid start, etc., och forcerad användning kommer att bränna ut drivrutinskortet. !!

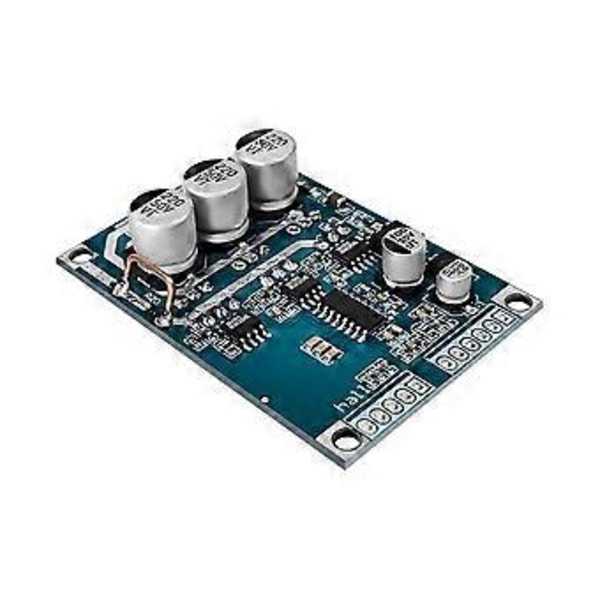

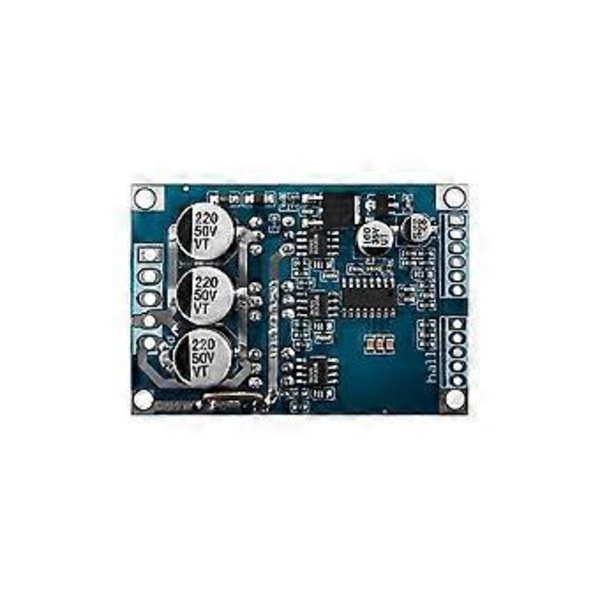

Motordrivkort 12-36v DC-strömingång, Vcc är den positiva strömförsörjningen och Gnd är den negativa strömförsörjningen.
Hall-signalingång: Ha, Hb och motsvarar motorn respektive. När 5V-strömförsörjningen är ansluten till motorn är Hall-signalen positiv, och när Gnd-strömförsörjningen är ansluten till motorn är Hall-signalen negativ.
Borstlös motordrivrutin kräver professionell installation, lätt att bära och förvara

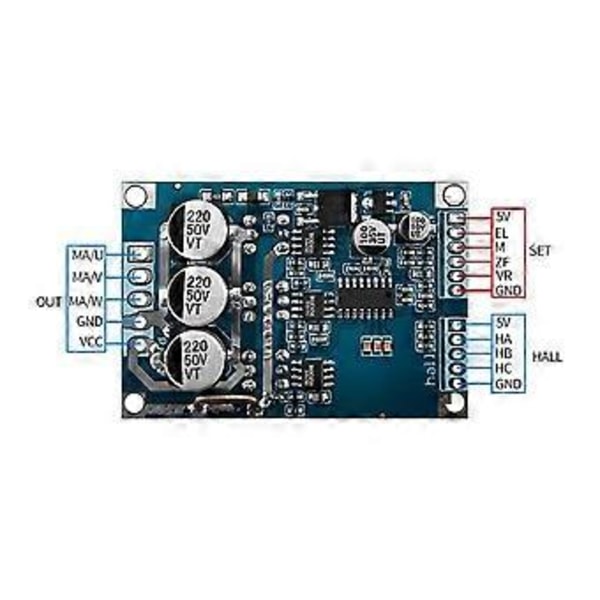

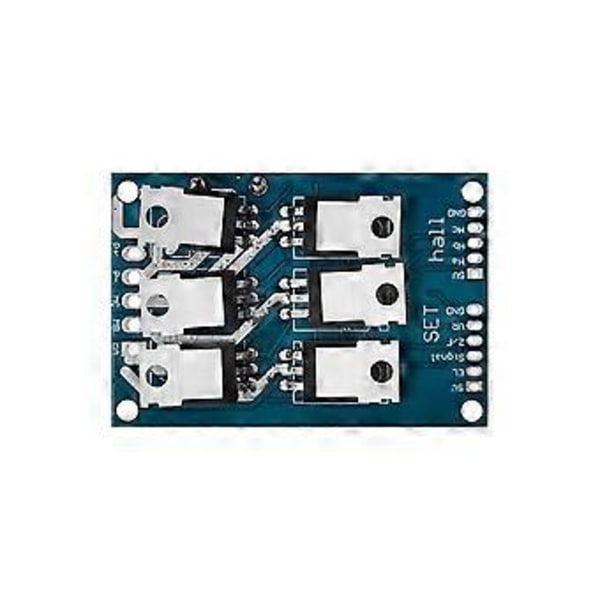

Strömterminal ut: VCC (positiv strömförsörjning); GND (negativ); (motorfaser W); MB (motorfaser V); MA (motorfas)

Inställning för kontrollsidan:
GND kontrollterminal jord
VR regulatoränden 0-5V (motsvarar 10% av motorvarvtalet-100%)
reverseringskontroll (ansluten till 5V eller jord kan ladda motorns rotationsriktning)
M varvräknare pulsutgång (beroende på antalet motorpoler motsvarande antalet pulser per varv av utgångsnumret)
EL aktivera kontrollterminal (ansluten till 5V eller jord körs sedan 5V, jordning av motorn stannar)
5V 5V kontrollterminal
HALL för hallterminalerna: 5V, Hall-effekt positiv; Ha, Hall-signal; Hb, Hall-signal;, Hall-signal; GND, Hall negativ
Kontrollterminal för SET:
1. Motorvarvtalskontrollens ledningsmetoder: tillgängligt potentiometersystemvarvtal kan också anslutas till MCU-styrningen, när potentiometerkontrollens ledningar, är potentiometerns mittstift anslutet till VR-varvtalsporten, potentiometern ansluten till båda ändarna av 5V och GND terminalspänning högre varvtal snabbare
2. Motorstyrningskontrollens ledningsmetoder: du kan byta kontroll kan också anslutas till MCU-styrningen, till GND i en riktning, sedan i 5V
3. Pulsvarvtalssignal: hög och låg utgång. IC kan inte förstå informationen med kundens begäran
Olika partier kan ha skillnader i produktens utseende, färg och tryckta tecken, vilket inte påverkar användningen
Färg: Som visat
Material: PCB

Paketets innehåll:
1 * Borstlös motordrivrutin

Endast ovanstående paketinnehåll, andra produkter ingår inte.
