Funktioner:

2oz kopparbelagd folie 4-lagers kretskort säkerställer höga strömmflöden.

Dubbel synkron rätning bucked BEC, 5V kontinuerlig 3A, 12V kontinuerlig 2A (upp till 3A) utgång.

Batteri justerbara lödpunkter är ordnade i par för enkel lödning av ledningar.

Flera alternativ för bildöverföring och kameraspänning, signalinsamling.

BEC-ingångsterminalen har TVS-skydd för att förhindra högspänningsspark från att påverka likströmschipet under batterinsättning och -borttagning.

Samma storlek som Naze32, CC3D flygkontroll, väger endast 6g.



Specifikationer:

Material: Kretskort

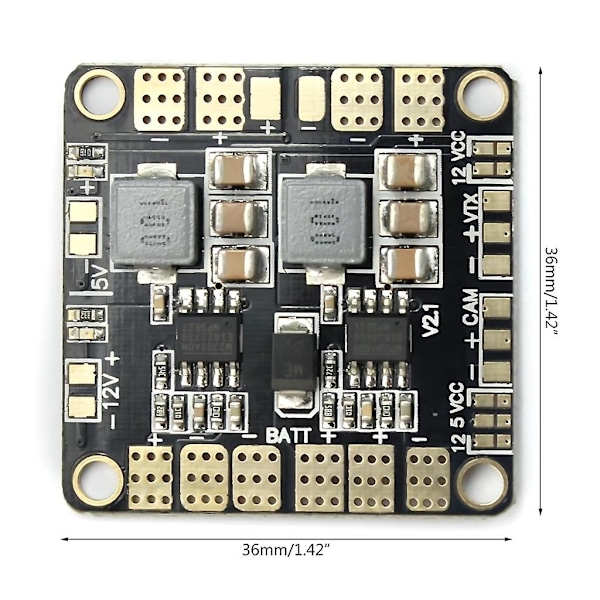

Storlek: Ca. 36x36mm/1.42x1.42tum



Obs:

Var uppmärksam på ingångspolariteter, vänd inte eller kortslut ingången!

För att få en stabil BEC 12V-utgång behöver batteriet 4 till 6S.

När du använder ett 3S-batteri kan BEC 12V inte fungera korrekt. Du kan välja \"VCC\" för att driva kameran och bildöverföringen.

Rör inte kolfiberplattan bakom fördelningskortet eftersom den är benägen att kortsluta. Använd nylonpelare för att isolera installationen.



Paketet innehåller:

1x Strömfördelningskort
