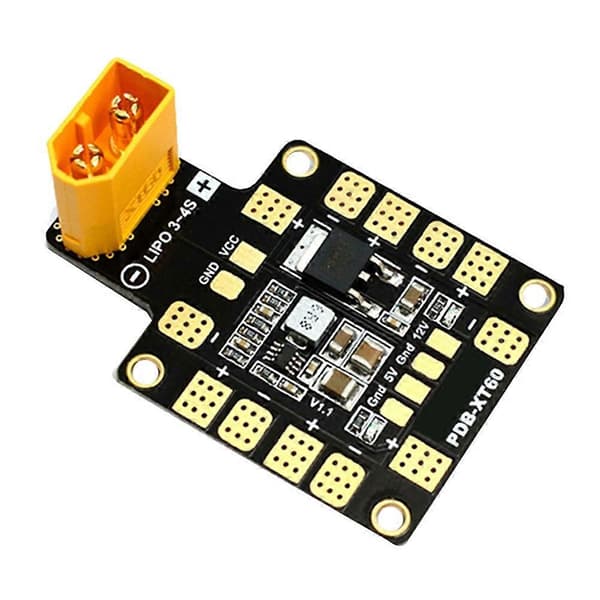

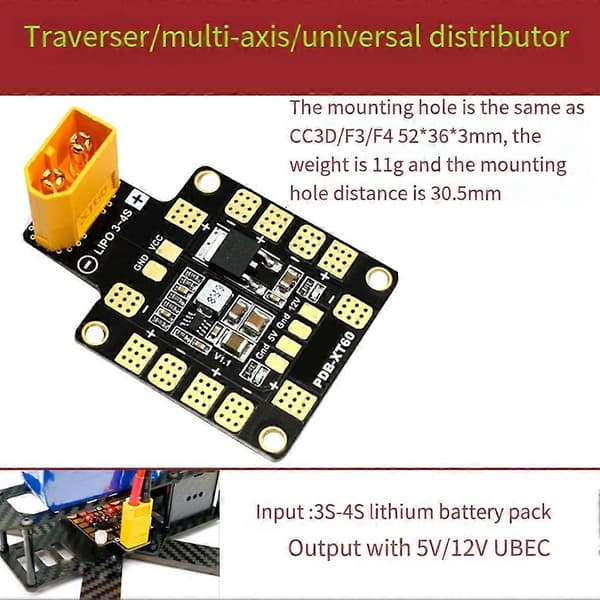

PDB-XT60 har konstruerats för att ge högsta möjliga prestanda och tillförlitlighet i en 36 x 50 mm & 4 lager PCB. Den distribuerar ström från ett LiPo-paket till 6 ESC:er, samt tillhandahåller synkroniserade och reglerade DC 5V-utgångar och linjärt reglerade DC 12V för att driva kameror, servon, RC-mottagare, flygkontroller, videosändare, lysdioder, etc. Den erbjuder en XT60-kontakt för att bekvämt ansluta LiPo-paketet.

Färg: Svart

Material: PCB

Beskrivning:

Allmänt:

Ingångsspänningsområde (3S-4S LiPo-drift): 9 - 18V DC

Reglerade 5V och 12V utgångar

LED-strömindikatorer (5V & 12V utgångar)

6 ESC-utgångar & 1 par VCC/GND-pads

ESC-utgångar:

Kontinuerlig ström: 25A x 4 eller 15A x 6

Toppström (10 sekunder/minut): 30A x 4 eller 20A x 6

BEC 5V utgång:

Designad för RC-mottagare, flygkontroller, OSD och servon.

DC/DC synkron buck-regulator.

Spänning: 5.0 +/- 0.1VDC

Kontinuerlig ström: 2 Ampere (Max. 2.5A 10s/minut)

Utgångsrippel: 40mV (VIn=16V, VOut=5V@2A belastning)

Kortslutningstålig (5 sekunder/minut)

BEC 12V utgång:

Designad för Video TX eller FPV-kamera med linjär regulator.

Batteriet bör vara 4S LiPo (13~18V DC)

Spänning: 12.0 +/- 0.3VDC

Kontinuerlig ström: 500mA (Max. 0.8A 5s/minut)

Kortslutningstålig (2 sekunder/minut)

BEC 12V @ 3S LiPo

Utgångsspänning = 3S LiPo-spänning -1V

Funktioner:

2oz koppar, 4-lager & 1.6mm PCB.

Inbyggd XT60-kontakt

Totalt 6 par ESC-lödpunkter passar för H- eller X-typ ram 5V & 12V Utgång LED-indikatorer & Kortslutningstålig

Produktens utseende, färg och tryck kan variera från batch till batch, men detta påverkar inte användningen.

Paketets innehåll:

1 x Strömfördelningskort
