Funktioner:
Detta är den senaste revisionen av vår FTDI BASIC. Den använder nu en SMD 6-stiftskontakt på undersidan, vilket gör den mindre och mer kompakt. Funktionaliteten har förblivit densamma.

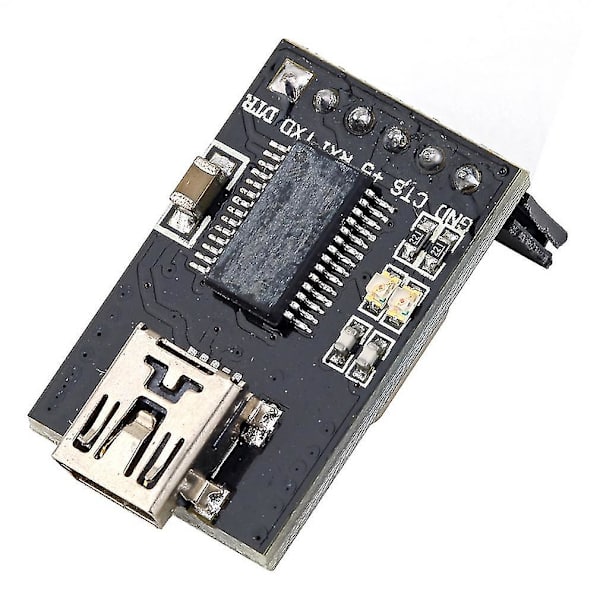

Detta är ett grundläggande breakout-kort för FTDI FT232RL USB till seriell IC. Stiftfördelningen på detta kort matchar FTDI-kabeln för att fungera med Arduino och klonade Arduino-kort med 5V. Det kan också användas för allmänna seriell applikationer. Den största skillnaden med detta kort är att det tar ut DTR-stiftet istället för RTS-stiftet på FTDI-kabeln. DTR-stiftet gör att ett Arduino-mål kan återställas automatiskt när en ny skiss laddas ner. Detta är en riktigt bra funktion att ha och gör att en skiss kan laddas ner utan att behöva trycka på återställningsknappen. Detta kort kommer att återställa automatiskt alla Arduino-kort som har återställningsstiftet uttaget till en 6-stiftskontakt.
Stiften märkta BLK och GRN motsvarar de färgade kablarna på FTDI-kabeln. Den svarta kabeln på FTDI-kabeln är GND, grön är CTS. Använd dessa BLK och GRN-stift för att justera FTDI-grundkortet med Arduino-målet.
Detta kort har TX- och RX-lysdioder som gör det lite bättre att använda än FTDI-kabeln. Du kan faktiskt se seriell trafik på lysdioderna för att verifiera om kortet fungerar.
Detta kort designades för att minska kostnaden för Arduino-utveckling och öka användarvänligheten (den automatiska återställningsfunktionen är fantastisk). För våra Arduino Pro-kort och LilyPads använd denna typ av kontakt.

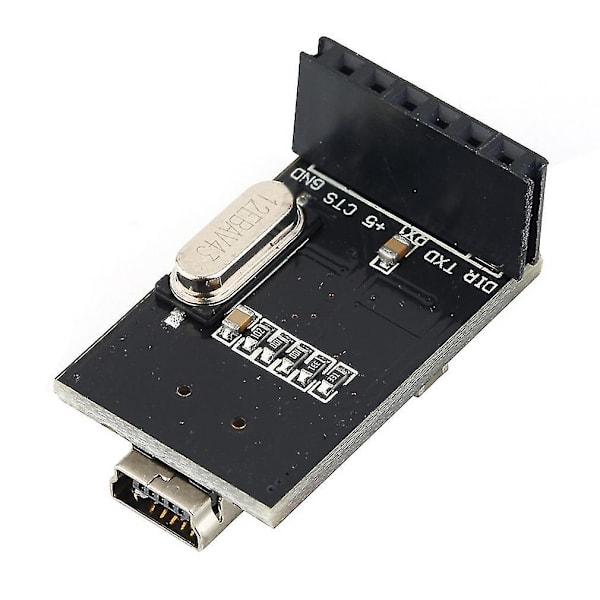

En av de fina funktionerna på detta kort är en jumper på baksidan av kortet som gör att kortet kan konfigureras till antingen 3,3V eller 5V (både strömutgång och IO-nivå). Detta kort levereras som standard till 5V, men du kan klippa den standardspåret och lägga till en lödningsjumper om du behöver byta till 3,3V.
Paketet innehåller:

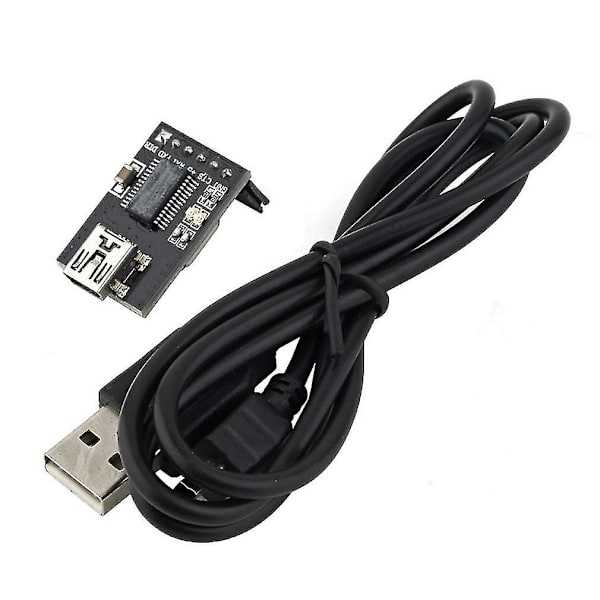

1 x USB-TTL 6 PIN 5V-modul
