Funktioner: 1. Använder två halv-brygga drivkretsar + lågpass internt motstånd 55v110a Nmos, motorn kan realisera framåt- och bakåtrotation.

2. Två PWM-ingångar, driftcykeln kan justeras inom 0-99%, med omedelbar kapacitet!

3. Arbetsspänning 5v-30v, effekt 170w.

4. Kontrollen är extremt enkel och bekväm, endast 3 ingångslinjer behövs för att styra motorn. Stöder 5v och 3.3v logisk ingång, lämplig för direkt styrning av IO-portar på olika typer av mikrokontroller.

5. Chippet har inbyggd dödzonhårdvarukontroll, vilket bättre kan anpassa sig till frekvent kommutering och minska förlusten av själva röret. Modulens baksida är förtennad, vilket gör att ledningarna kan bära större ström.



Beskrivning:

1. Gränssnittsbeskrivning:

VIN: positiv pol på strömförsörjningen;

GND: negativ pol på strömförsörjningen;

12V: 12V utgångsport

MOT+, MOT-: motorutgångsgränssnitt

EN: Aktiveringsanslutning, aktiv vid låg nivå

IN1: Logisk ingång 1

IN2: Logisk ingång 2

2. Bruksanvisning:

PWM-hastighetskontroll:

IN1=PWM-puls (0-99%); IN2=0; Framåtrotationshastigheten är justerbar;

IN1=0; IN2=PWM-puls (0-99%); omvänd rotationshastighet är justerbar;

IN1=0; IN2=0; motor ;

Tips: Varje gång modulen slås på måste det finnas en fallande kant innan styrterminalen ställs in på 0, det vill säga den dras först hög och sedan låg. Det rekommenderas att använda mikrokontrollerstyrning. På grund av bootstrap-kondensatorschemat kan PWM-driftcykeln inte nå 100%, och styrterminalen kan inte anslutas direkt till 1.

(Olika partier kan ha skillnader i produktens utseende, färg och tryck, vilket inte påverkar användningen)

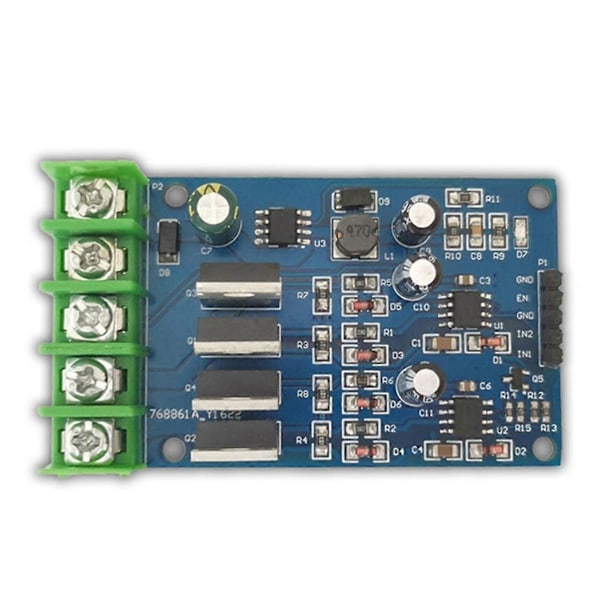

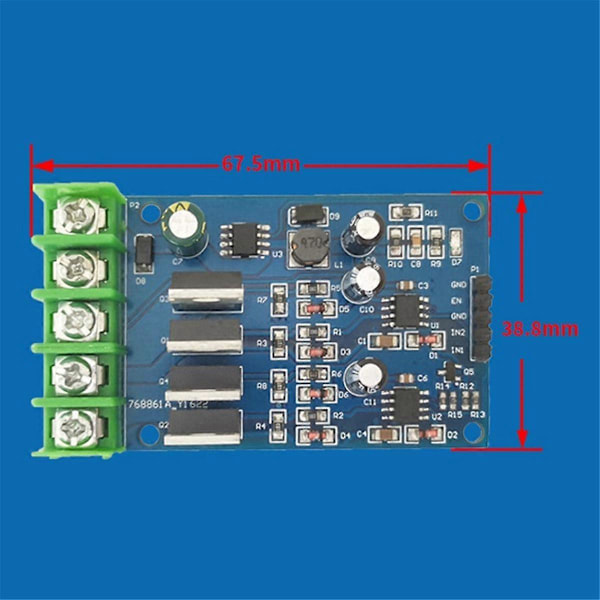

Storlek: 38,8 mm x 67,5 mm

Material: PCB

Färg: Som visas



Paketets innehåll:

1 x Motormodul



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan göra att färgen på föremålet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
