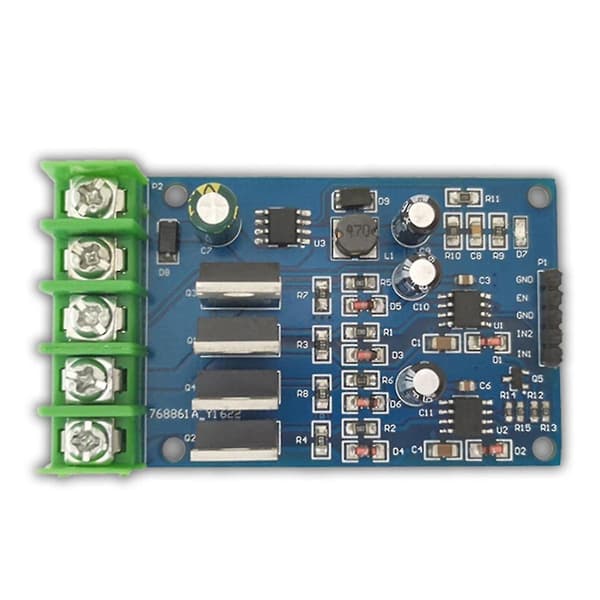

Funktioner: 1. Med två halvbryggdrivningskretsar + lågpass internt motstånd 55v110a Nmos, kan motorn rotera framåt och bakåt. 2. Två Pwm-ingångar, arbetscykeln kan justeras inom 0-99%, med omedelbar kapacitet 3. Arbetsspänning 5v-30v, effekt 170w. 4. Kontrollen är extremt enkel och bekväm, endast 3 ingångsledningar behövs för att styra motorn. Stöder 5v och 3.3v logikindata, lämplig för direkt styrning av Io-portar av olika typer av mikrokontrollanter. 5. Kretsen har inbyggd dödzon hårdvarukontroll, vilket kan anpassa sig bättre till frekvent kommutering och minska förlusten av själva röret. Baksidan av modulen är tennpläterad, vilket gör att ledningarna kan bära mer ström. Beskrivning: 1. Gränssnittsbeskrivning: VIN: positiv pol på strömförsörjningen; GND: negativ pol på strömförsörjningen; 12V: 12V utgångsport MOT+, MOT-: motorutgångsgränssnitt EN: Aktiveringskontakt, aktiv vid låg nivå IN1: Logikindata 1 IN2: Logikindata 2 2. Bruksanvisning: PWM-hastighetskontroll: IN1=PWM-puls (0-99%); IN2=0; Framåtrötningshastigheten är justerbar; IN1=0; IN2=PWM-puls (0-99%); bakåtrötningshastigheten är justerbar; IN1=0; IN2=0; motor ; Tips: Varje gång modulen slås på måste det finnas en fallande kant innan styrkontakten ställs in på 0, det vill säga den dras först hög och sedan låg. Det rekommenderas att använda mikrokontrollerstyrning. På grund av bootstrap-kondensatorschemat kan PWM-arbetscykeln inte nå 100%, och styrkontakten kan inte anslutas direkt till 1. (Olika satser kan ha skillnader i produktutseende, färg och utskrift, vilket inte påverkar användningen) Storlek: 38.8mm x 67.5mm Material: PCB Färg: Som visas Paket innehåll: 1 x Motormodul Endast ovanstående paketinnehåll, andra produkter ingår inte. Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet i bilden skiljer sig något från den verkliga saken. Tillåtet mätfel är +/- 1-3 cm.
