Beskrivning

Funktion 1 Denna modul använder ett 24-bitars högprecisions A/D-omvandlarchip HX711, som är designat för elektroniska vågar med hög precision. 2 Två analoga kanalinsignaler med integrerad 128x förstärkningsprogrammerbar förstärkare. 3 Ingångskretsen kan konfigureras till bryggsensor som ger bryggtryckssensorlägen (t.ex. tryck, vägning), vilket gör den till en idealisk högprecisions, lågkostnads samplings front-end modul. 4 Viktsensorn är exakt och känslig med liten volym. 5 Sensorn är en uppsättning halvbrygga töjningsgivare som har tre användningslägen. Specifikation Funktioner:





Denna modul använder ett 24-bitars högprecisions A/D-omvandlarchip HX711, som är designat för elektroniska vågar med hög precision.;





Två analoga kanalinsignaler med integrerad 128x förstärkningsprogrammerbar förstärkare.





Ingångskretsen kan konfigureras till bryggsensor som ger bryggtryckssensorlägen (t.ex. tryck, vägning), vilket gör den till en idealisk högprecisions, lågkostnads samplings front-end modul.





Viktsensorn är exakt och känslig med liten volym.





Sensorn är en uppsättning halvbrygga töjningsgivare som har tre användningslägen.







Specifikation:

Sensorstorlek: 34*34mm/1.34*1.34in



Sensor Inre Konstruktion: 1000ohm halvbrygga töjningsgivare;





Mätområde: 50kg/100kg/200kg





Paketlista:

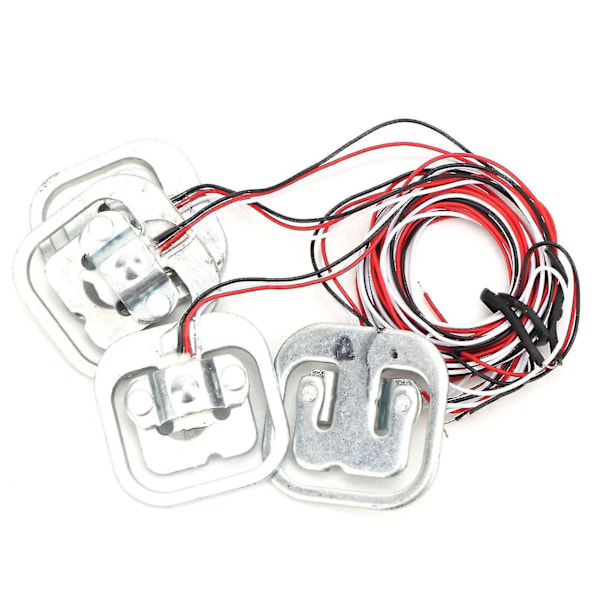

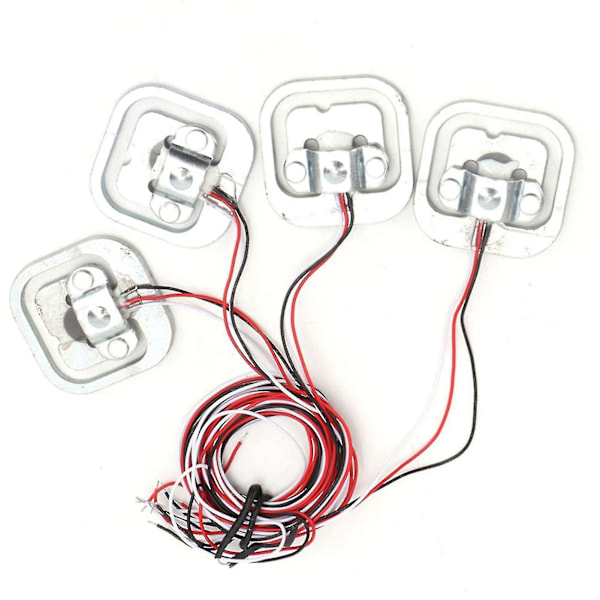

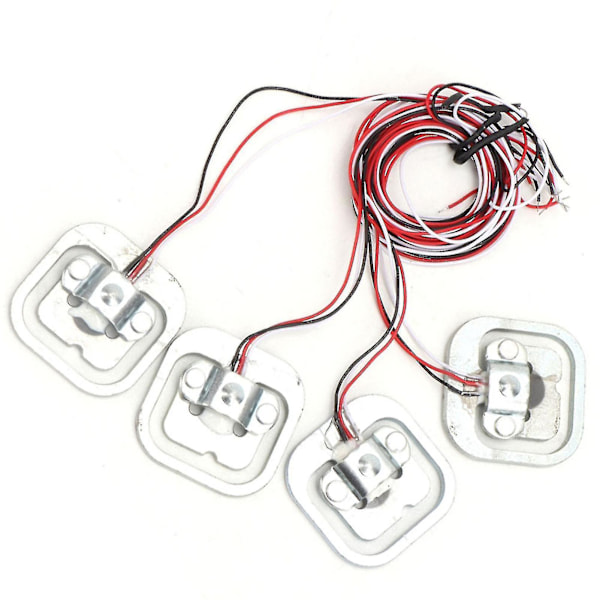

4 * Viktsensor

1 * HX711 Modul



Användarmanual:

Vid mätning appliceras den yttre sidan korrekt med extern kraft. Töjningsbalkdelen av den E-formade sensorn (det vill säga balkarmen med det vita gummit i mitten av töjningsgivaren) och den yttre sidan ska bilda en skjuvkraft i motsatt riktning, det vill säga mitten av töjningsbalken måste kunna genomgå böjningsförändringar under belastning, och det bör inte finnas något hinder på den andra sidan av töjningsbalken.



Inuti sensorn finns en uppsättning halvbrygga töjningsgivare, som kan användas på följande tre sätt:

1. Använd en sensor med externt motstånd för att bilda en fullständig bryggmätning. Räckvidden är en sensors räckvidd: 50 kg. Kräver högre krav på yttre motstånd.

2. Använd två sensorer för att bilda en fullständig bryggmätning. Räckvidden är summan av de två sensorernas räckvidder: 50 kgx2=100 kg.

3. Använd fyra sensorer för att bilda en fullständig bryggmätning, räckvidden är summan av de fyra sensorernas räckvidder: 50 kgx4=200 kg

Obs: Observera att den nya typen och den gamla typen av denna produkt kommer att skickas slumpmässigt, och se till att du inte har något emot det innan du beställer.
