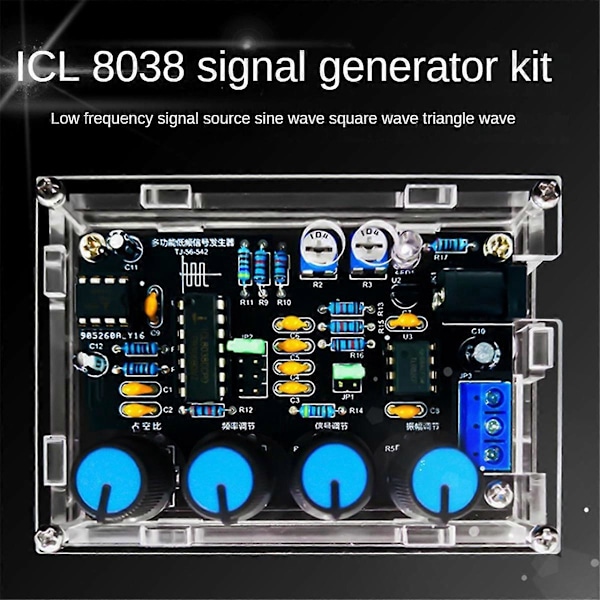

Använder ICL8038 och höghastighetsoperationsförstärkare, med högre noggrannhet; Den kan mata ut sinus-/triangel-/fyrkantsvåg/framåt- och bakåtsågtandsvågor; Frekvensområde: 5Hz~400kHz; Pulskvotområde: 2~95% (justerbart); Stödjer dubbla effektförstärkare utan blockeringskondensatorer, vilket säkerställer hög- och lågfrekvenssignaldistorsion; Justerbar frekvens och amplitud; Frekvensjustering har grov- och finjusteringsfunktioner; Alla är genomhålskomponenter, lätta att installera. Olika partier kan ha olika utseende, vilket inte påverkar användningen. Beroende på batch kan färgerna på elektroniska komponenter/rattar etc. vara olika, vilket inte påverkar användningen. Parameter: Strömförsörjningsspänning: 12V~15V Frekvensområde: 5Hz~400KHz (justerbart) Pulskvotområde: 2~95% (justerbart) Låg distorsion sinusvåg: 1% Låg temperaturdrift: 50ppm/° C Utgång triangelvåg linjäritet: 0,1% DC-biasområde: -7,5V~7,5V Utgång amplituområde: 0,1V~11VPP (arbetsspänning 12V) Gränssnittsbeskrivning: 1. : Utgång rektangulär våg 2. SIN/TA: Utgång sinusvåg eller triangelvåg 3. GND: Jordning 4. Potentiometerfunktion: 1) Pulskvot: Justering av pulskvotområdet 2) Frekvensreglering: Justering av frekvensen 3) Signaljustering: Signal DC-biasjustering 4) Amplitudjustering: sinusvåg, triangelvåg, sågtandsvågsamplitudmodulering Förköpsinstruktioner: Detta kit (lösa delar) är inte en färdig produkt och används endast för vetenskaplig forskning och experiment. Detta kit är inte lämpligt för kunder som kräver färdiga produkter. Montering och felsökning av kitet (lösa delar) kräver motsvarande kunskaper och färdigheter. Färg: Svart Material: FR4+ elektroniska komponenter Paketinnehåll: 1 x signalgenerator DIY-kit med skal Endast ovanstående paketinnehåll, andra produkter ingår inte. Obs: Ljusreflektion och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
