Färg: Som bilderna visar
Storlek: Som bilderna visar
Paketkvantitet: 1 st
Obs:
Vänligen tillåt 2%-3% skillnader på grund av manuell mätning. Ovanstående mått är endast för referens.
Då olika datorer visar olika färger, tack för din förståelse, den faktiska produktfärgen kan skilja sig något från bilden.1. Bred spänningsdrift, lämplig för olika industriella kraftscenarier med hög kompatibilitet för att möta varierande belastningskrav.
2. Idealisk diodkontrollkrets förhindrar effektivt strömåterflöde och omvänd ström, vilket skyddar kraftsystemets integritet.
3. Ultralåg ledningsförbrukning minskar avsevärt spänningsfall och värmeutveckling, vilket förbättrar den totala energieffektiviteten.
4. Kompakt, miniatyriserad design med litet fotavtryck, vilket underlättar integration i utrymmesbegränsade industrimoduler.
5. Hög tillförlitlighet och stabilitet, konstruerad för industriella miljöer med garanterad långsiktig driftsstabilitet.
Produktspecifikationer:
1) 60V 10A
Maximal 60V tålspänning
Driftsområde: 0,6–55V
Denna idealiska diodmodul använder ett dedikerat chip för att emulera en idealisk diodlikriktare. Två 6mR lågmotstånds-MOSFETs är parallellkopplade, vilket minimerar spänningsfallet under högströmsdrift och eliminerar det 0,7V spänningsfall som är typiskt för standarddioder. Under luftkylda förhållanden uppnår den 16A vid praktisk testning. När den monteras på en stor kylfläns är teoretisk drift över 30A möjlig beroende på termisk hantering. Obs: Överskrid inte 110°C, då detta kommer att orsaka snabb temperaturökning.

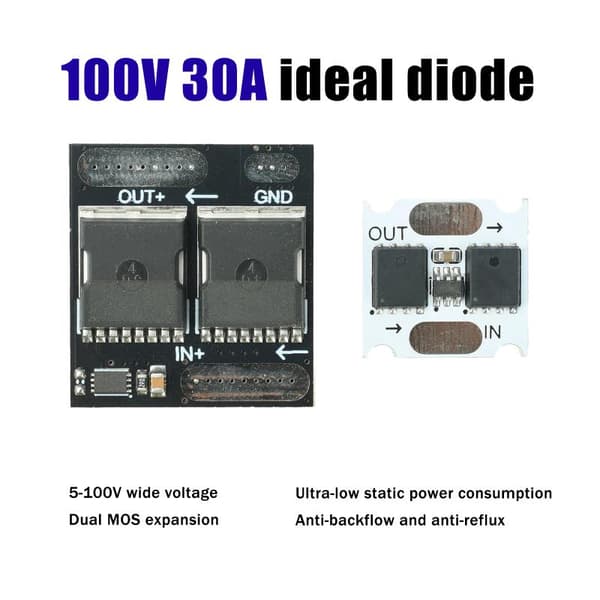

2) 100V 30A
Maximal 100V tålspänning
Driftsområde 5-100V
Denna idealiska diodmodul använder ett dedikerat chip för att simulera en idealisk diodlikriktare. Genom att använda 0,8mΩ lågmotstånds-MOSFETs parallellt minimerar den spänningsfallet under högströmsdrift, vilket undviker det 0,7V höga spänningsfall som är typiskt för konventionella dioder. Testad under luftkylda förhållanden kan den hantera 40A. När den monteras på en stor kylfläns är teoretisk drift över 60A möjlig under förutsättning av adekvat termisk hantering. Modulen kräver en jordanslutning, vilket ger överlägsen störningsimmunitet och bredare applikationsområde jämfört med ojordade idealiska dioder, med stabilare utgångsprestanda.
