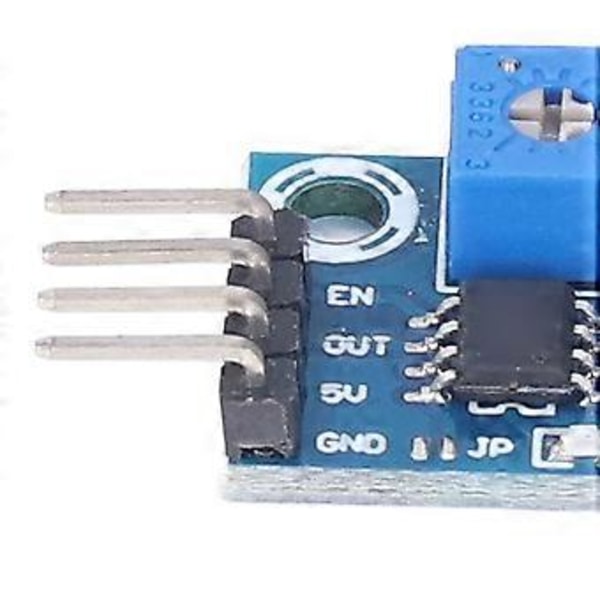

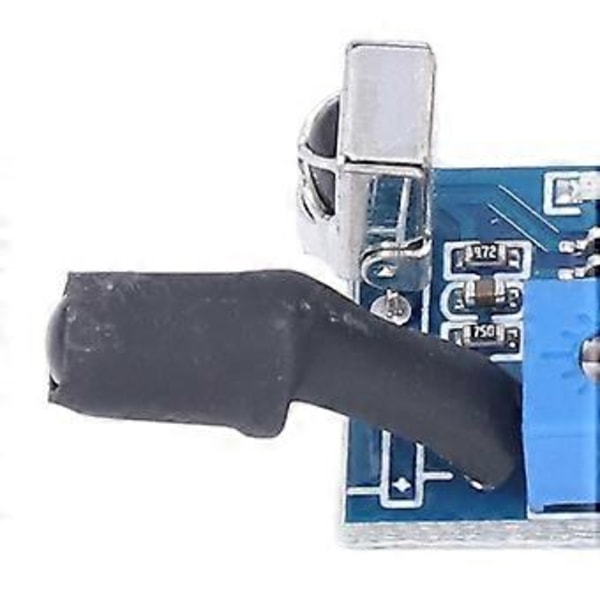

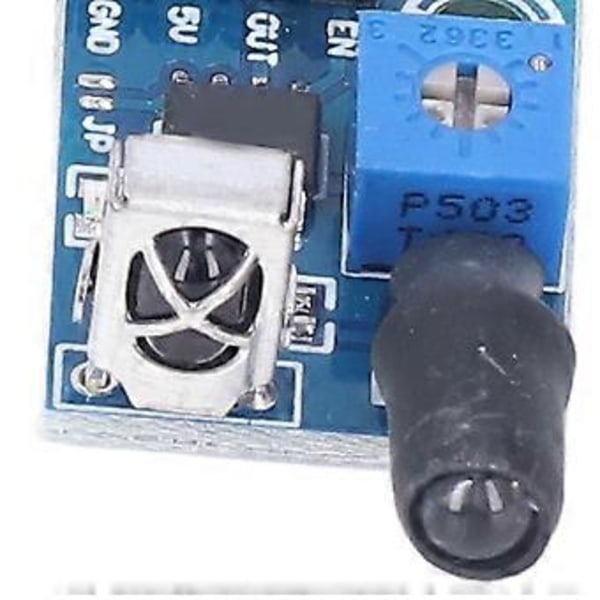

Funktion:1. [38KHZ INFRARÖD DETEKTERING] Den icke-logiska chip-oscillationsfrekvensen är justerad till 38KHz detekteringskrets, vilket kan undvika störningar av infrarött ljus från radio eller fjärrkontroll.2. [FLERA MONTERINGSMETODER] Sensormodulen har vertikala och horisontella installationssvetsningsmetoder, vilket kraftigt utökar användningsområdet.3. [MED AKTIVERINGSPORT] Sensordetektering med aktiveringsport, bekvämt för signalledning som en bussapplikation, sensoraktiveringsdetekteringsutsignal.4. [EEPROM-INSPELNING] Använd EEPROM för att spela in arbetsförhållandena för varje modul, vilket minskar sannolikheten för ömsesidig störning av samma modell till 1%.5. [MED LÅSFUNKTION] Ombordinställningsjumper JP, signalutgången har en låsfunktion när den är kortsluten, annars är det en joggutgång.6. [BRED ANVÄNDNING] Detekteringsområdet kan nå 1,2 meter bort, med stift SIP-header, som kan användas i kopplingsdäck eller genomhålsprojekt.Specifikation:Artikeltyp: Infraröd Hinderundvikande SensorStrömkrav: 5V DCKommunikation: Digital hög eller låg utgångDrifttemperatur: 32-158(0-70)Produktstorlek: Ca. 2,4 x 2,8 cm / 0,9 x 1,1 tumAnvändning: Lagerdörrkontroll belysningsbrytare (låsinställning), säkerhetsutlösande larmsystem, automatisk produktionslinje transportbandsobjektsräkning, robotkontroll, etc.Känslighet: Det maximala detekteringsavståndet för den infraröda 38KHz hinderundvikande modulen är 2 meter. Om sensorn utlöser falska avläsningar under de aktuella miljöfaktorerna kan potentiometern ombord justeras inom detta område för att förkorta detekteringsområdet. Det stabila (lås) mottagningsavståndet är ca 1,2 meter / 3,9 fotStiftbeskrivning:GND: Strömförsörjning negativ polVCC: Strömförsörjning 5VDC positiv polSIG: SignalutgångsstiftEN: Signalutgång aktiveringsstift.Paketlista:1 x Infraröd Hinderundvikande SensorObs:1. Det svarta värmekrympbara röret på det yttre lagret av det infraröda emitterande röret är mycket användbart, och det infraröda emitterande röret måste vara tätt lindat, annars kommer det diffust reflekterade infraröda ljuset att störa det infraröda mottagningshuvudet och direkt påverka signalutgången. Sändarhuvudet behöver bara exponera den exakta mittpunkten av sändaren, så att emissionsvinkeln för det infraröda sändarröret kan minskas, och hindren framför kan effektivt detekteras på långt avstånd för att förhindra och minska störningar.2. Efter påslagning blinkar den röda lysdioden på kortet 3 gånger och går in i arbetsläge. När ett hinder detekteras i det främre avståndet tänds den röda lysdioden på kortet, annars släcks den, och SIG-stiftet matar ut en lågnivåsignal, och EN-stiftet måste vara högt. EN-stiftet är högt som standard, vilket gör att sensorn kan fungera. Om JP-tennbron på kortet är kortsluten, när ett hinder detekteras framför för första gången, tänds den röda lysdioden på kortet och SIG matar ut låg nivå. När hindret försvinner kommer den röda lysdioden och SIG-stiftet att mata ut signalen jämnt låst i föregående tillstånd, det vill säga den förblir tänd och lågnivåsignalutgång; när ett hinder detekteras för andra gången (jämna gånger) slocknar det röda ljuset på kortet och SIG ändras till en högnivåsignalutgång. Det låsta tillståndet ändras inte förrän den tredje gången (udda antal gånger) detekteras.
