Denna modul är en isolerad USB-TTL. Gränssnittet som används är det vanliga TYPE-C-gränssnittet. Sätt i TYPE-C-datakabeln för att ansluta till datorn. Signalsampling är ett dedikerat signalisoleringschip, vilket gör utsignalen stabilare. Strömförsörjningsindikatorlampan och fuktighetsmodulen är tydligare.
USB-strömförsörjning: USB 5V, TYPE-C-gränssnitt
TTL-terminalströmförsörjning: 3,3V, med strömförsörjningsindikator
TTL-slutsignalnivå: 3,3V (TTL-slut stöder endast 3,3V strömförsörjning och 3,3V TTL-signal, inte 5V!)
Kommunikationsprotokoll: ren hårdvaruutrustning, inte begränsad av protokoll
Baudhastighet: upp till 25600bps
Isoleringsnivå: strömförsörjningsisolering och signalisolering, isoleringsspänning AC300oVrms, statisk 8KV
Temperaturområde: -40-80
Stödsystem: stödjer hot swap, stödjer win98//2000/2003/2008/XP/WIN7/WIN8/WIN10/VISTA/-
LINUX/ OSX-system, USB-gränssnittet är hot-swappable
Produktstorlek: 23mm x 23mm x 7mm

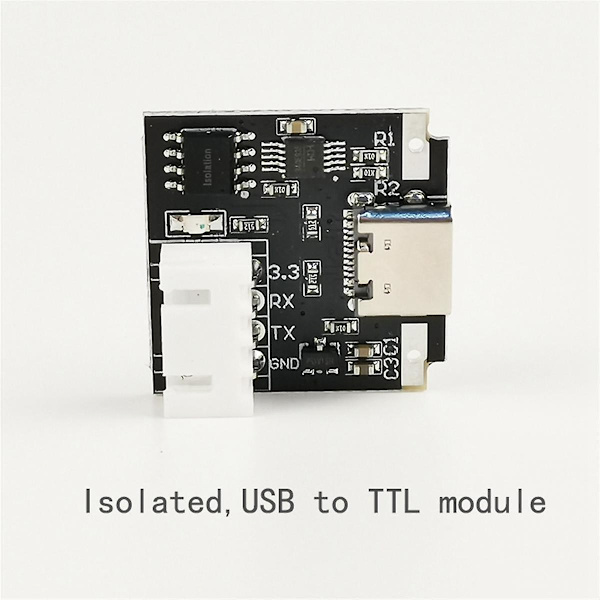

Gränssnitt
3,3V: 3,3V utgång positiv
RX: UART seriell portingång
TX: UART seriell portutgång
GND: negativ pol av strömförsörjningsutgång
TYPE-C: USB-gränssnitt till dator
Obs:
3,3V-stiften på TTL-änden är inte modulens utspänning. Denna stift behöver strömförsörja modulen. Det finns en strömförsörjningsindikatorlampa. Strömförsörjningsindikatorlampan måste vara tänd för att fungera.
Färg:Svart
Material:PCB+elektroniska komponenter

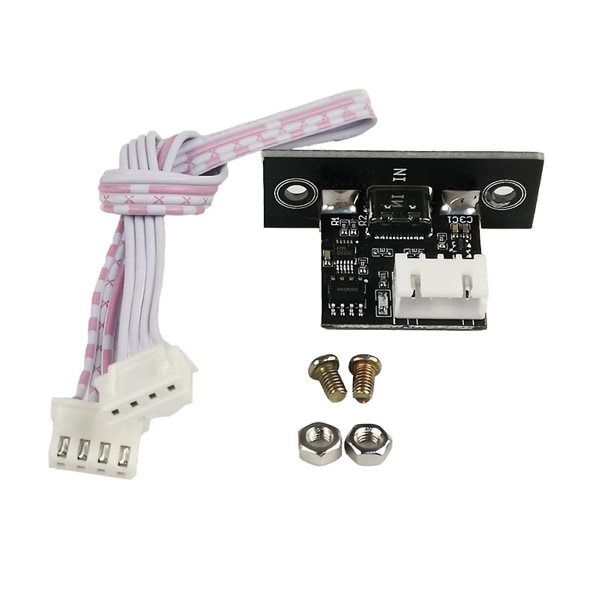

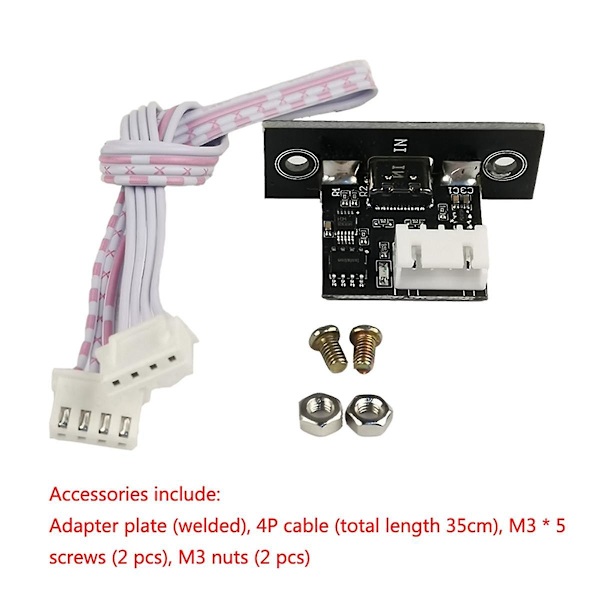

Paketinnehåll:
1 x USB till TTL-modul med adapterkort
1 x 4P-kabel
2 x skruvar(M3 x 5)
2 x M3-muttrar
(Kablar/skruvar/muttrar är alla slumpmässigt färgade, acceptera inte den angivna färgen)
Endast ovanstående paketinnehåll, andra produkter ingår inte.
