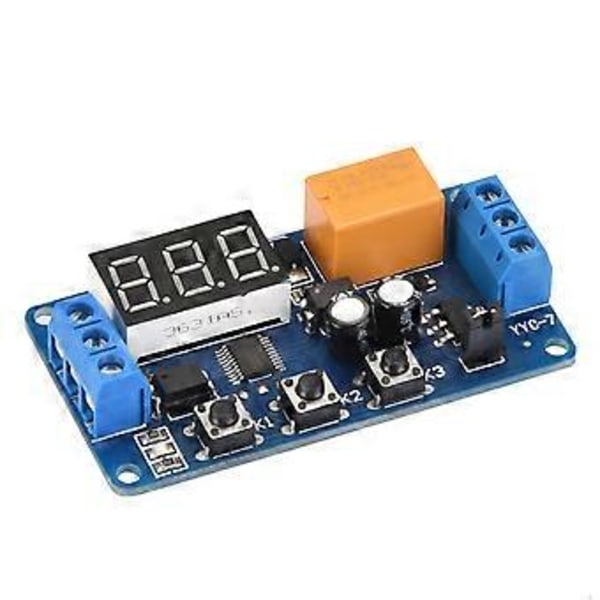

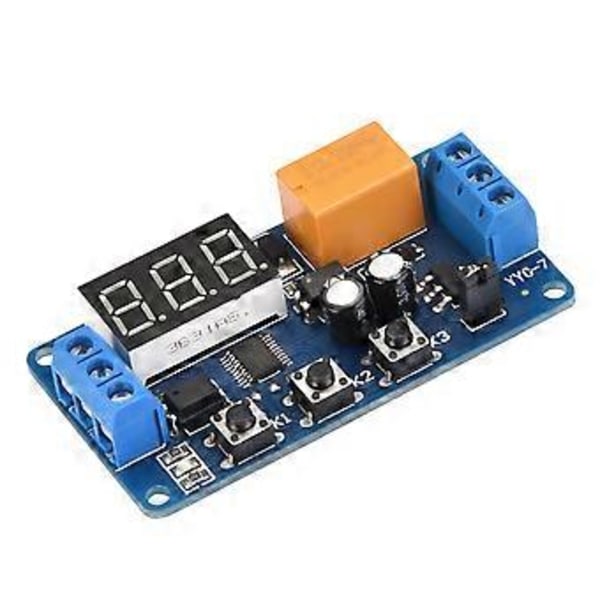

Funktioner: Detta tidsfördröjningsrelä kan drivas med låg spänning, minimum till 3V. Vanligt använda 3.7V litiumbatterier, 5V powerbanks, switchande strömförsörjning kan användas för att driva detta kort. Används ofta för att styra motorer, glödlampor, LED-bälten, DC-motorer, små pumpar, etc. Optisk kopplingsisolering av utgången förbättrar anti-interferensförmågan. Modulen använder kretskort av industriell nivå, och inställda parametrar sparas efter strömavbrott. Specifikation: Arbetsström: DC 3V~7V Spänningsområde med bygel: 3 V~5.5V Spänningsområde utan bygel: 3.8V~7V Signalkälla: DC 3V~12V (används vanligtvis strömförsörjning positiv trigger, knapp, PNP-sensor, PLC-signaler, etc.) Utgångskapacitet: Kan styra utrustning inom DC 30V3A eller AC 220V3A Viloström: 15mA Arbetsström: 30mA Livslängd: >100 000 gånger Driftstemperatur: -40~85 Storlek: 64.2*34.8*15mm / 2.5*1.4*0.6in Vikt: 22g / 0.8oz (ungefär) Paketlista: 1 * Modul Funktion: Fördröjningstidsintervall: Minimum 0.1 sekunder, maximum 999 minuter, justerbart. P-1: Signaltriggerrelä aktiveras, och när tiden är över, avaktiveras reläet; under fördröjningsperioden: A: Trigger igen är ogiltig B: Trigger igen kan starta en ny tidtagning C: Trigger igen kommer att få reläet att återställas och avsluta tidtagningen P-2: Signaltrigger startar tidtagning för T1, när tiden är över, aktiveras reläet för T2 och avaktiveras sedan (återställs) P-3: Cykel: Aktiverat för T1, avaktiverat för T2, oändlig cykel. Tiden för T1 och T2 är båda justerbara. A: Efter påslagning aktiveras reläet först och avaktiveras sedan för en oändlig cykel B: Efter påslagning avaktiveras reläet först och aktiveras sedan för en oändlig cykel P-4: När det finns signal aktiveras reläet; när signalen försvinner startar det tidtagning, och reläet avaktiveras när tiden är över. Under fördröjningsperioden, om signalen visas igen, avbryts fördröjningen; och när signalen försvinner startar den tidtagningen igen. Lägesval: Efter påslagning, tryck och håll ned K1-knappen i 2 sekunder, tryck sedan på K1 för att gå in i väljläge P1~4, K2 går in i modellen. P-1: Signaltriggerrelä aktiveras, och när tiden är över, avaktiveras reläet; under fördröjningsperioden: A: Trigger är ogiltig B: Trigger igen kan starta en ny tidtagning C: Trigger igen kommer att få reläet att återställas och avsluta tidtagningen P-2: Signaltrigger startar tidtagning för T1, när tiden är över, aktiveras reläet för T2 och avaktiveras sedan (återställs) P-3: Cykel: Aktiverat för T1, avaktiverat för T2, oändlig cykel. Tiden för T1 och T2 är båda justerbara. A: Efter påslagning aktiveras reläet först och avaktiveras sedan för en oändlig cykel B: Efter påslagning avaktiveras reläet först och aktiveras sedan för en oändlig cykel P-4: När det finns signal aktiveras reläet; när signalen försvinner startar det tidtagning, och reläet avaktiveras när tiden är över. Under fördröjningsperioden, om signalen visas igen, avbryts fördröjningen; och när signalen försvinner startar den tidtagningen igen. Instruktioner för inställning av tid: K2: Skiftknappen: Tryck för att justera den blinkande positionen på displayen, K3 justerar det som blinkar. Tills tryck på K2, displayen slutar blinka. K3: När displayen blinkar, justerar K3 siffror, 0 till 9 i tur och ordning. När displayen inte blinkar, justerar K3 decimalpunktens position: decimalpunkten i enhetspositionen indikerar 0 till 999 minuter; i \"tiotals\"-positionen indikerar 0 till 99.9 sekunder; ingen decimalpunkt indikerar 0 till 999 sekunder. Obs: Funktion P-2 och P-3 har två grupper av tid som behöver justeras; tryck på K2 sex gånger är en cykel, de första tre gångerna justeras en tid, de sista tre gångerna justeras en annan tid. (blått ljus på indikerar inställning av reläets aktiveringstid, blått ljus av indikerar inställning av reläets avaktiveringstid.)
