Paketets vikt: 95 g / 3,35 oz
DC Bias Range: -7,5V~7,5V
Material: FR4 + Akryl
Specifikationer:
Brädets storlek: Ca. 7,8 * 5 cm / 3,07 * 1,97 tum
Alla är genomgående hålkomponenter, lätta att installera.
Föremålsbeskrivning
Linjäritet för utgående triangulär våg: 0,1 %
Använder ICL8038 och höghastighetsoperationsförstärkare, högre noggrannhet.
Funktioner:
Justerbar frekvens och amplitud.
Testbilden är bara för referens, vänligen in natura segra!
Sinusvåg med låg distorsion: 1 %
Låg temperaturdrift: 50 ppm / °C
Matningsspänning: 12V~15V
Frekvensområde: 5Hz~400KHz (justerbar)
Driftcykelintervall: 2~95% (justerbar)
Utgångsamplitudintervall: 0,1V~11VPP (driftspänning 12V)
Förpackningsstorlek: Ca. 11 * 7 * 3 cm / 4,33 * 2,76 * 1,18 tum
Färdig produkt Storlek: Ca. 8,7 * 6 * 1,7 cm / 3,43 * 2,36 * 0,67 tum
Frekvensområde: 5Hz~400kHz; Driftcykelintervall: 2~95% (justerbar)
Frekvensjustering har grovinställning och finjustering.
Stöder dubbel power utan att blockera kondensatorn för att säkerställa hög- och lågfrekvent signaldistorsion.
Kan mata ut sinus/triangel/kvadrat/framåt och omvänd sågtandsvågformer.
Notera:
Produktvikt: 81 g / 2,86 oz
Denna signalgenerator gör-det-själv-kit är en professionell produkt för att generera sinus/triangel/fyrkantig/framåt och omvänd sågtandsvåg. Det är ett gör-det-själv-kit för dig att svetsa och installera.

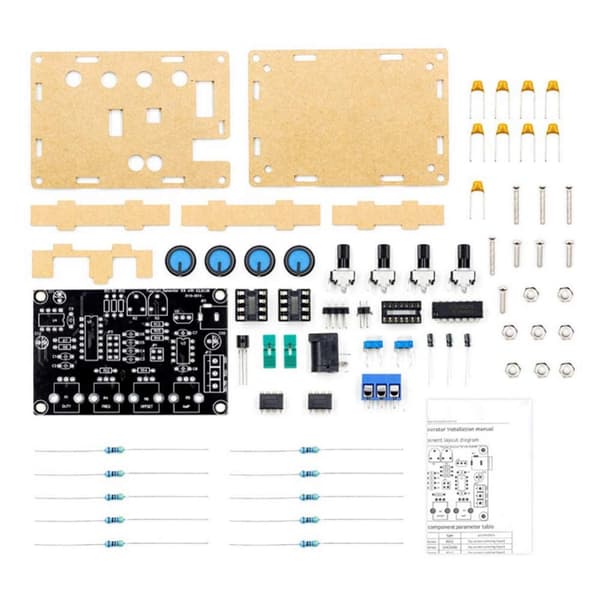

Paketlista:
1 * Signalgenerator DIY Kit
1 * Användarmanual (engelska)
1. Professionell signalgenerator: Detta gör-det-själv-kit är en professionell produkt designad för att generera sinus-, triangel-, fyrkants- och sågtandsvågformer. Den använder högkvalitativa komponenter som ICL8038 och höghastighetsoperationsförstärkare för högre noggrannhet.
2. Mångsidiga vågformsutgångar: Signalgeneratorn kan mata ut sinus-, triangel-, kvadratiska och framåt/bakåt sågtandsvågformer, vilket ger dig flexibiliteten att skapa olika signaler för dina projekt.
3. Justerbar frekvens och amplitud: Med ett frekvensområde på 5Hz till 400kHz och arbetscykelintervall på 2% till 95%, låter denna signalgenerator dig finjustera frekvensen och amplituden för utsignalerna för att möta dina specifika krav.
4. Låg distorsion och drift: Signalgeneratorn säkerställer låg distorsions sinusvåg med endast 1 % distorsion och låg temperaturdrift på 50 ppm/°C, vilket ger exakta och stabila signaler för dina applikationer.
5. Lätt att installera: Alla komponenter är genomgående hål, vilket gör det enkelt för dig att installera och löda. Satsen levereras med en användarmanual på engelska, som guidar dig genom installationsprocessen.
