Funktioner:

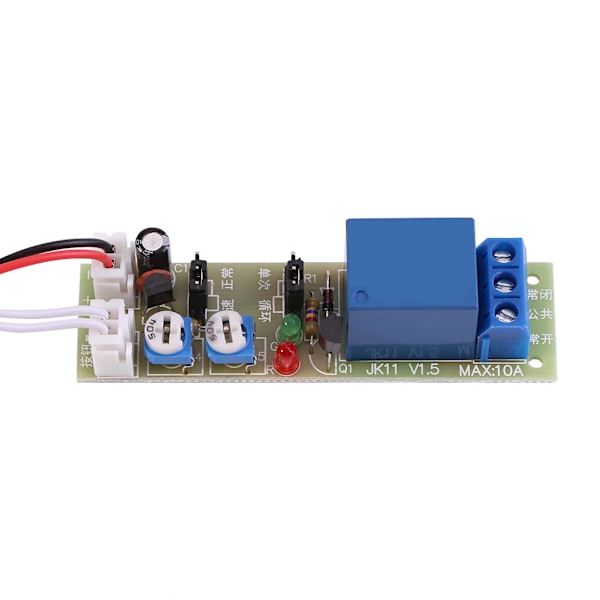

Det är en timerrelämodul med hög precision, stabil och tillförlitlig prestanda.
Stödjer 2 lägen, monoläge (en gång) och cykeläge, och du kan enkelt växla läge genom att justera jumpern.
Det finns många spännings- och tidsintervall att välja mellan, både \"på\"-tid och \"av\"-tid är justerbara.
Det är utmärkt för att styra den fram- och återgående rörelsen, eller upprepad påslagning och avstängning för utrustning och produkter för inbränningstest.
Används ofta på timerdrivna utrustningar, maskiners upprepande testkretsar, fisktanks intermittent pump, etc.
Specifikationer:
Typ: DC5V, 0-15min/DC5V, 0-60min/DC12V, 0-15min/DC12V, 0-60min/DC24V, 0-15min/DC24V, 0-60min (Valfritt)
Maximal belastningskapacitet: 10A250VAC, 10A30VDC
Storlek: 70*20mm / 2.75*0.78\"
Tidsfel: <2%
T1 (fördröjningstiden för reläets påslagning), T2 (fördröjningstiden för reläets avstängning)
En gång-läge (jumper OP3):
1. Modulen slås på, när den utlöses slås reläet på, fördröjning T1, och reläet kopplas från.
2. När den utlöses under fördröjningsprocessen, utlöses den igen, kommer den omedelbart att avbryta fördröjningen.
Cykeläge (jumper OP4):
1. Modulen slås på, när den utlöses slås reläet på, fördröjning T1, och reläet kopplas från, fördröjning T2, reläet slås på igen. Sådan cykel. T1 och T2 ställs in av två justerbara motstånd, respektive.
2. När den utlöses under fördröjningsprocessen, utlöses den igen, kommer den omedelbart att avbryta fördröjningen.
Hur man ställer in tiden snabbt:
Tid kan ställas in snabbt genom att mäta spänningen (Uc
) på motståndet. Ta en 5V 15min modul som exempel. Om Uc=2V, tid=2V/5V*15min=6min.
Paketinnehåll:
1 x Timerrelämodul
