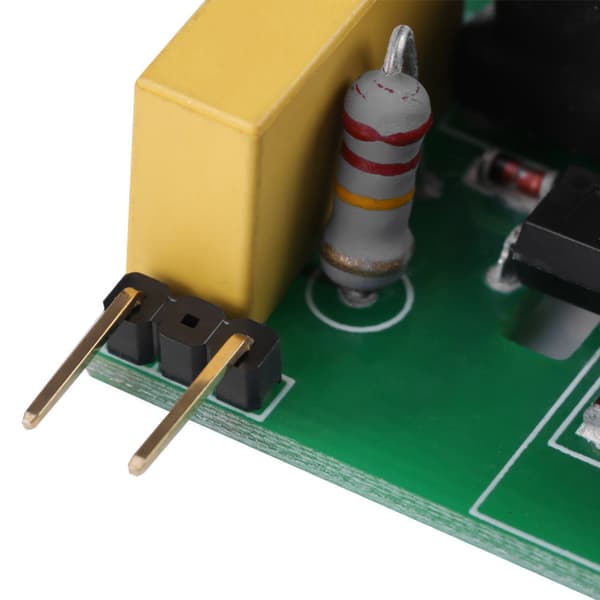

1、KQ-130F är en enkelradig 9-stifts liten högpresterande nollbärardatatransceivermodul
2、Designad för 220V AC, stark störning, stark dämpning och långdistanskrävande miljö, pålitlig dataöverföring
3、En ram kontinuerlig sändning maximal längd är 252 byte eller mindre, från 1 till 252 definierad av användaren, och modulen kommer inte att skicka redundant data
4、TVS-diodskydd mot blixtnedslag, PCB-ledningar och komponentval är alla designade för bred temperatur och hög spänningsbeständighet
5、Lämplig för mätaravläsning, gatubelysning, intelligent hushåll, brandbekämpning, byggnadskontroll och andra applikationer som behöver ström för att skicka data
Funktioner:
KQ-130F är en enkelradig 9-stifts liten högpresterande bärardatatransceivermodul.
Designad för 220V AC, stark störning, stark dämpning och långdistanskrävande miljö, pålitlig dataöverföring.
En ram kontinuerlig sändning maximal längd är 252 byte eller mindre, från 1 till 252 definierad av användaren, och modulen kommer inte att skicka redundant data.
TVS-diodskydd mot blixtnedslag, PCB-ledningar och komponentval är alla designade för bred temperatur och hög spänningsbeständighet.
Lämplig för mätaravläsning, gatubelysning, intelligent hushåll, brandbekämpning, byggnadskontroll och andra applikationer som behöver ström för att skicka data.
Specifikationer:
Arbetsfrekvens: 120~135KHZ
Anslutningshastighet: 9600bps
Faktisk Baud Rate: 100bps
En ram kontinuerlig sändning max. Längd: ≤252 byte (användaren definierar från 1 till 252, modulen skickar inte redundant data)
Motagningskänslighet: ≤1mV
Förmåga till avvisning utanför bandet: ≥60dB
Bandbredd: ≤10 KHZ
Isolationsresistans: 500V≥500MΩ
Strömförsörjning: DC +5V (mottagning: ≤11mA; sändning: ≤230mA)
Frekvensisolering Tål spänning: AC till GND 3000V (1 min test ingen nedbrytning, inte heller strömläckage)
Drifttemperatur: -25℃~70℃
Driftfuktighet: ≤90%
Storlek: 5,3*4,5*1cm/2,08*1,77*0,39in
Vikt: 30g(ungefär)

Koppling:
1P---AC: 220V strömförande ledning (eller neutral ledning)
2P---AC: 220V neutral ledning (eller strömförande ledning)
3P---+5V: +5V sändande strömförsörjning (210mA), om endast mottagande data, kan kopplas bort för att minska strömförbrukningen
4P---GND: Digital kretsjord
5P---+5V: +5V arbetsströmförsörjning 11mA
6P---RX: TTL-nivå, bärardataingång, anslut till TXD för SCM
7P---TX: TTL-nivå, bärardatautgång, anslut till RXD för SCM
8P---MODE: Lägesval, anslut till 5V som hög nivå eller koppla bort, anslut till jord som låg nivå
9P---NC/RST: Återställningsstift (låg nivå effektiv), för frekventa växlingslägen. Ingen anslutning om du inte använder den här funktionen.

Paketet innehåller:
1 x Kraftledningsmodul
Obs: Observera att den nya och gamla typen av denna produkt kommer att skickas slumpmässigt, och se till att du inte har något emot det innan du beställer.
