RP-C-tryckgivaren av resistanstyp är en flexibel tunnfilmssensor vars resistans minskar med ökande tryck.
Enkeltrycksensor med känsligt område motsvarar en variabel resistor med två portar vars resistans styrs av tryck, och vid en viss tröskelströmbrytare bestäms tröskeln av tryck och utrustningsparametrar. Används ofta för sängövervakning, sömnövervakning, smarta skor, smarta switchar, mätare och utrustning.
Trycksensorn stöder statisk/dynamisk tryckdetektering och har en snabb svarstid.
Sensorn är hållbar och har en lång livslängd.

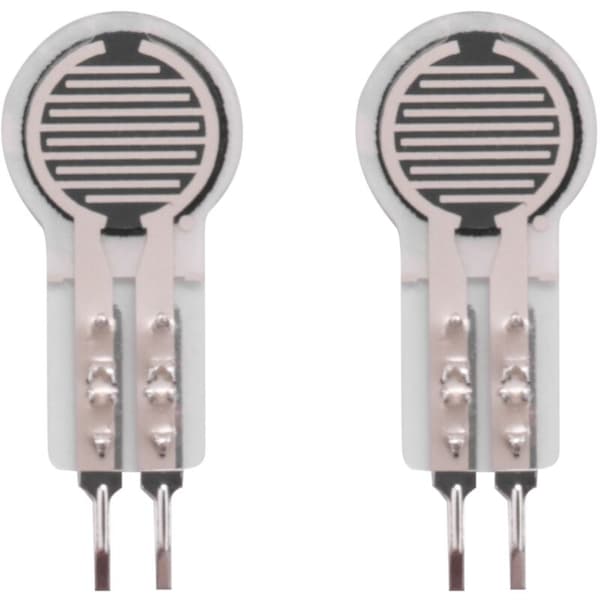

Överst är flexibel film och tryckkänsligt lager ovanför, nederst är flexibel film och ledande krets ovanför. Båda är bundna av självhäftande dubbelsidig och det isolerande känsliga området. När det finns tryck på det känsliga området kommer den frånkopplade kretsen på undersidan att anslutas av ett övre tryckkänsligt lager, och portens utgångsmotstånd ändras med trycket.
Modell: RP-C10-ST
Tjocklek: 0,4 mm
Utlösningskraft: 20 g, utlöses när motståndet är mindre än 200 kΩ som standard
Tryckdetekteringsområde: 20 g ~ 2 kg
Tryckaktionsläge: statiskt eller dynamiskt (frekvens inom 10 Hz)
Motstånd utan utlösning: Mer än 10 MΩ
Aktiveringstid: mindre än 0,01 S
Drifttemperatur: -40 Celsius ~ +85 Celsius
Släp: + 10%, (RF + - RF -) / FR +, kraft 1000g
Responstid: Mindre än 10 ms
Drift: Mindre än 5%, 1 kg kraft statisk belastning 24H
Vikt: 1g / 0,04 oz (ungefär)
Färg: grå
Material: s Paket innehåll:

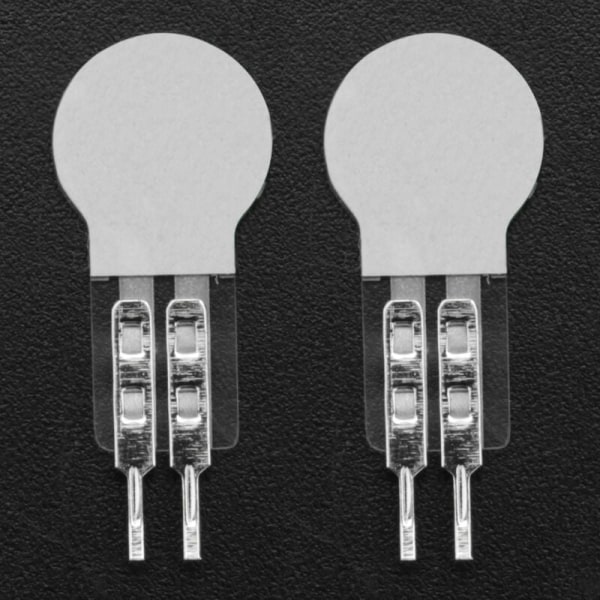

2 * trycksensorer
Endast ovanstående paket, andra produkter ingår inte.
Obs: Ljusfotografering och olika skärmar kan göra att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
