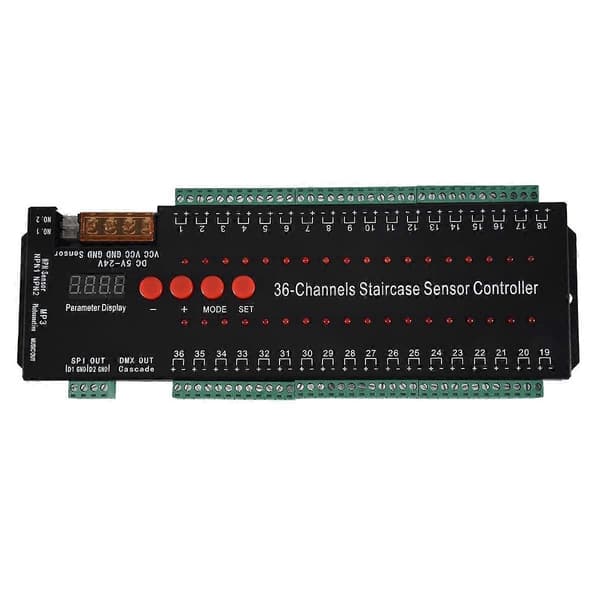

1. Kontrollern har två gränssnitt för mänsklig avkänningsenhet, som är markerade med Sensor Connection
2. Höger sida av den markerade Sensor Connection är där produkten är ansluten till strömförsörjningen. Den har två strömförsörjningar med positiva poler och två strömförsörjningar med negativa poler. När du ansluter måste du ansluta antingen den positiva eller negativa polen samtidigt för att enheten ska fungera normalt.
3. Nästa är portarna för de arabiska siffrorna 1-36. De hänvisar till antalet steg. Om antalet steg bara är 10 behöver du bara ansluta de 10 portarna 1-10. Justera bara enhetens data (det kommer att finnas justeringsinstruktioner nedan). Om du har 15 steg, anslut ljusrampen till -15. Analogt, om det finns 36, kan du perfekt ansluta till portarna 1-36. Om du har fler än 36 steg. Du måste köpa en andra enhet för att slutföra din renovering.
4. Ljusrampen som är ansluten till platsen markerad Connect the addressable Led Strip är trappans vattenljusramp. Den har två portar, OUT1 och OUT2 har vardera 3 anslutningsportar, och DO är ansluten till pixelpunktsignalledningen. GND är ansluten till den negativa ledningen på ett uttag på signalledningen. Totalt kan två portar anslutas till en 12V 2811 ljusramp med en pixelpunkt på 40 meter (100 pixlar per 5 meter ljusramp).
5. De fyra röda knapparna på enheten, - + MODE SET. De är till för att justera antalet steg som styrs av utrustningen, ljusrampens tändnings- och släckningshastighet, färgvalet på ljusrampen på sidan av trappan, längden och hastigheten på det rinnande vattnet. Dessa fyra knappar krävs för att samarbeta för att slutföra.

Tillfälle: vardagsrum
Artikeltyp: Strip
ED Chip Modell: SMD2812
Artikeltyp: RGB Controler
Spänning: 12V
Strömkälla: AC
Tillämpliga lampor: 5050 2835
färg: Svart
Material: plast

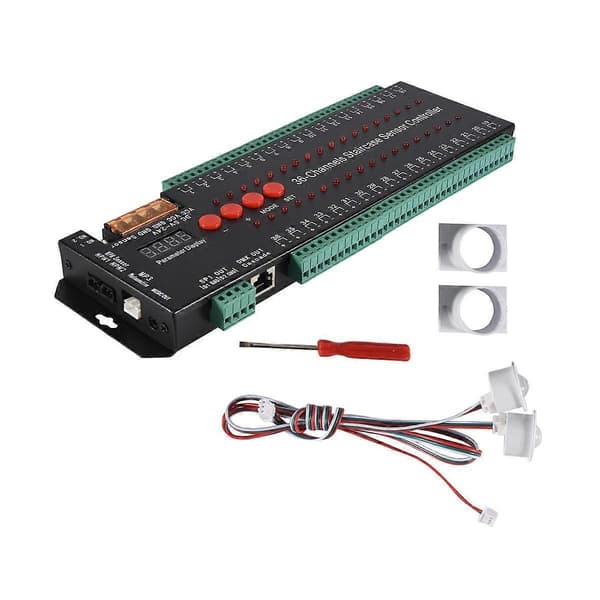

Paketets innehåll:
1 x 36-kanals LED-kontroller
2 x Rörelsesensorer

Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljus och olika skärmar kan göra att färgen på föremålet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
