Linjär styrskenesats ger jämn och exakt rörelse för gör-det-själv CNC-fräsar, svarvar och fräsar – vilket hjälper till att minska vibrationer och bindning på byggen med lång slaglängd. Denna 1700 mm-sats kombinerar dubbla HGR20-skenor med en RM1605-kulskruv och stöddetaljer för stabil linjär rörelse, lågfriktionsrörelse och konsekvent positionering. Tillverkad av härdat stål med förkromad yta, är den designad för krävande automation och precisionsrörelseprojekt där styvhet och repeterbar rörelse är viktiga.

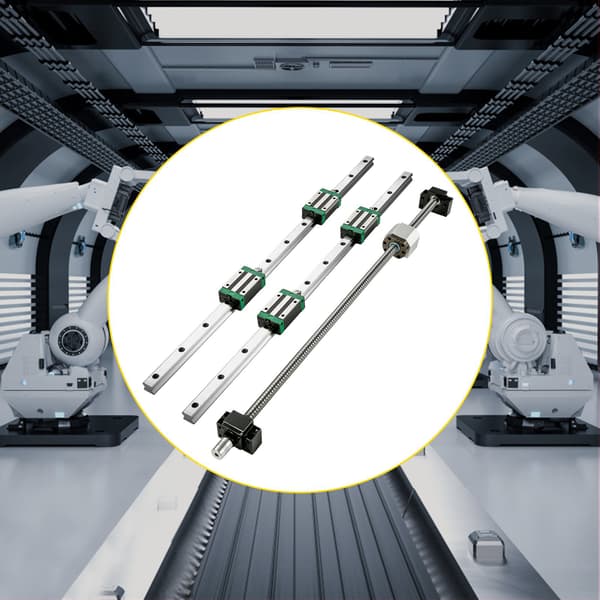

• Inkluderar 2× HGR20 1700 mm skenor, 4 block, RM1605 1700 mm kulskruv, kulmutter, BF12/BK12-stöd och 8×12 mm plommonkoppling


• Gerer jämn rörelse med lågt ljud och låg friktion för exakt linjär rörelse


• Ökar styvheten med komponenter av hög hårdhet i stål och förkromad rostskyddsyta


• Förenklar montering med förborrade skenhål och standard M4×16 mm fästpunkter


• Passar CNC-automation, mätutrustning och maskiner som behöver precisionslinjär rörelse med lång slaglängd

Byggt för tillverkare som uppgraderar ett CNC-rörelsesystem eller monterar en ny plattform med lång axel, denna linjära glidskena och kulskruvkombination hjälper till att hålla rörelsen stabil under belastning samtidigt som den stöder exakt matningskontroll. HGR20-profilskenorna och matchande block är lämpliga för applikationer som kräver rak förflyttning och repeterbarhet, medan kulskruven RM1605 stöder kontrollerad positionering över hela 1700 mm längden. Lägg till den i din byggplan nu och köp din idag för att fortsätta ditt projekt utan omarbete.


Specifikationer

• Rälslängd: 1700 mm / 66,9 tum (2 räls)


• Rälstyp: HGR20


• Kulskruv: RM1605-1700 mm med kulmutter


• Stöd/muttrar: BF12 / BK12-sats


• Blockstorlek (L×B×H): 7,3×4,2×3,4 cm / 2,8×1,6×1,3 tum


• Fästskruvhålsstorlek: M4×16 mm


• Tillåtet statiskt vridmoment: 0,17 kN·m


• Statisk belastningsklassning: 25,31


• Material: Kolstålsskenor; GCr15-lager/block i stål


• Prestanda: Jämn rörelse, lågt ljud


• Nettovikt: 12 kg / 27 lb
