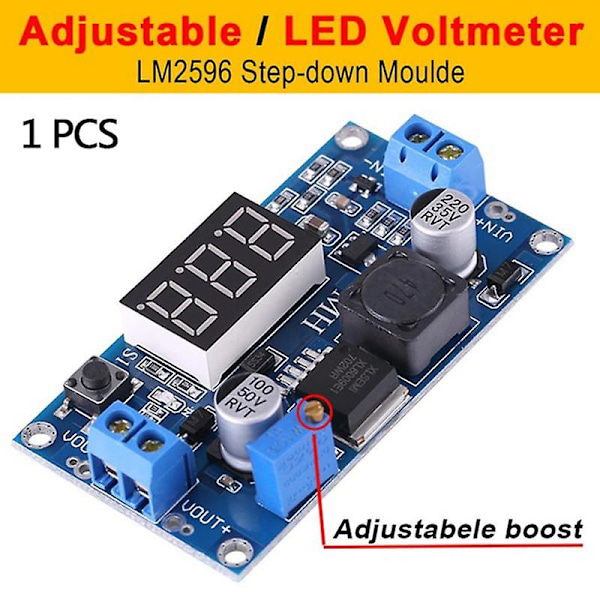

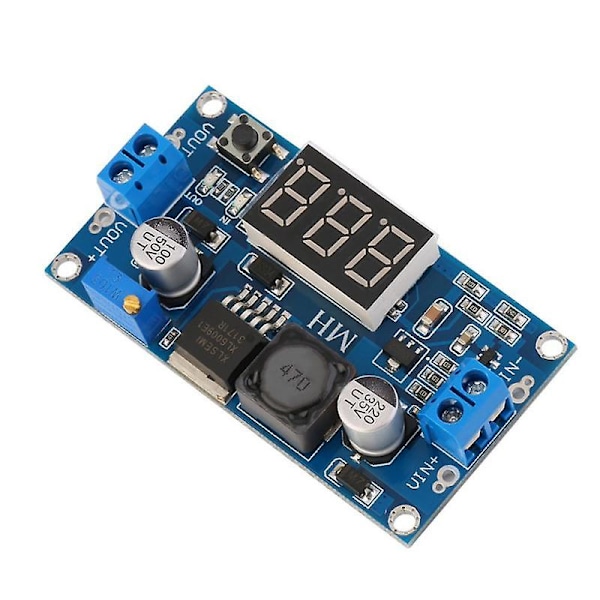

LM2596 DC-DC spänningsomvandlaremodul 3A justerbar spänningsomvandlare Konverter LM2596 spänningsregulator 24V 12V 5V 3V

Beskrivning:

1, med en voltmeterdisplay, voltmeterfel 卤 0.1V, intervall 4 ~ 40V. (Obs: ingångsspänningen är lägre än 4V, den inbyggda voltmetern fungerar inte och visar inte)

2. Den stora volymen 5*5 trycker på knappen för att växla mätning av ingångs- eller utgångsspänning, och en indikatorlampa indikerar vilken spänning som mäts. Första gången visar den digitala displayen ingångsspänningen som standard, och ingångsindikatorn IN är på; när knappen trycks på visar den digitala displayen utgångsspänningen, och utgångsindikatorn OUT är på. Och behåll den efter inställningen, även om den stängs av och sedan slås på.

3, voltmetern kan stängas av, tryck länge på strömbrytaren i mer än 1 sekund och mindre än 4 sekunder, kan du stänga av handen. När voltmetern är avstängd, tryck helt enkelt på strömbrytaren för att slå på voltmetern.

4, med terminalblock, ingen lödkolv kan också användas enkelt, och behåll trådbindningspunkten (ingångsspänningen måste vara mer än 1V högre än spänningen som ska matas ut)

5, med 150KHz intern oscillationsfrekvens, tillhör den andra generationen av spänningsregulatorer, låg energiförbrukning, hög effektivitet

6, ingångssidan med diodskydd, omvänd anslutning kommer inte att bränna ut modulen

7, med överhettningsskydd och kortslutningsskydd (mer än 15W, vänligen förstärk värmen)





Hur justerar man noggrannheten?

Utgångsspänning (ingångsspänning) kalibreringssteg

Steg 1, Justera den högra knappen så att \"\"OUT\"\" (\"\"IN\"\")LED lyser, voltmetern visar värdet på utgångsspänningen; Tryck på den högra knappen i mer än 2 sekunder, släpp, voltmeter och \"\"OUT\"\" ( \"\"IN\"\")LED blinkar synkront så att du går in i kalibreringsläget för utgångsspänningen.

Steg 2, Tryck på den högra knappen (normal hastighet), spänningsvärdet ökar med en enhet; Tryck på den vänstra knappen, minus en enhet; På grund av att en enhet är mindre än 0.1V, visar den minsta spänningen till 0.1V, så du måste trycka kontinuerligt 1-5 gånger för att se voltmetern ändras 0.1V, hur många gånger voltmetern ändras 0.1V genom att trycka på tangenten, beroende på den aktuella visade spänningen, ju högre spänning, desto färre antal tryck.

Steg 3, tryck på den högra knappen i mer än 2 sekunder, släpp, för att avsluta kalibreringsläget för utgångsspänningen. Alla parametrar ställs in för att spara automatiskt vid avstängning.

Specifikationer:

Ingångsspänning: 2.5V~40V

Utgångsspänning: 1.25V~37V (justerbar)

Utgångsström: 3A (maximalt)

Konverteringseffektivitet: 92% (maximalt)

Utgångsripple:

Växlingsfrekvens: 150KHz

Arbetstemperatur: -45 掳 C ~ 85 掳 C

Produktstorlek: 66mm * 36mm* 14mm (längd x bredd x höjd)
