Produkt detaljerad information:

100% helt ny och hög kvalitet

Tillverkad av högkvalitativa material, hållbar och praktisk

Ytmonteringslödningsövningskort med roterande LED-krets

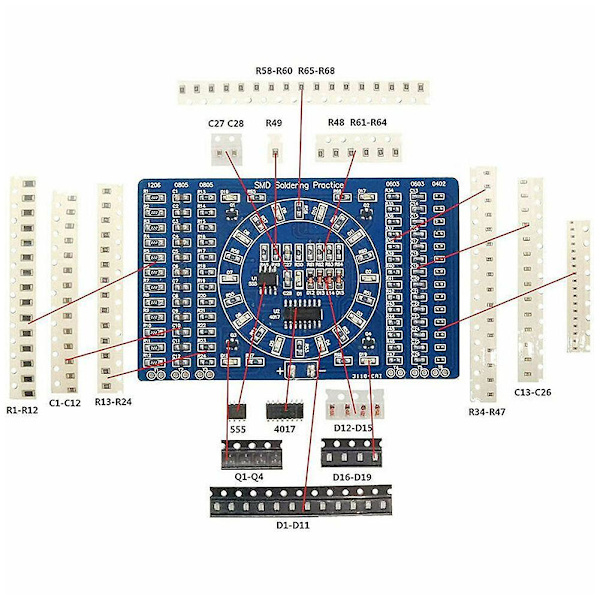

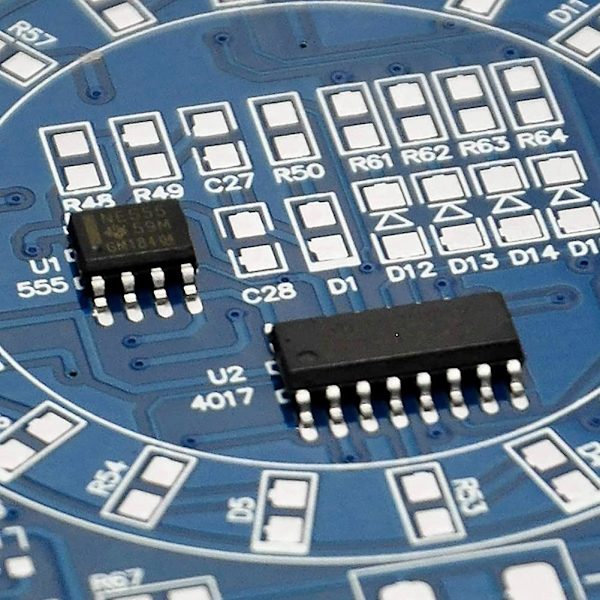

Detta projekt riktar sig till nya komponenter för ytmonteringslödning. Det kan hjälpa dig att förbättra dina färdigheter i att löda motstånd, kondensatorer, dioder och lysdioder, transistorer och IC-chips. Satsen innehåller ett 85x54mm tryckt kretskort (PCB) och 126 ytmonterade elektroniska enheter (SMD). Ett enkelt roterande ljushjulsprojekt i mitten av kretskortet ger dig möjlighet att testa dina nya inlärningsfärdigheter.

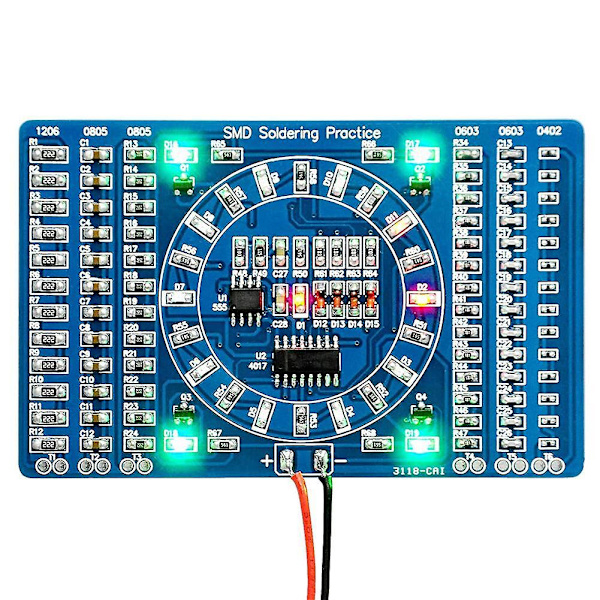

Områdena på vänster och höger sida av kretskortet används för att öva lödningsfärdigheter, medan det centrala området har en funktionell elektronisk artikel med sekventiellt blinkande färgade lysdioder.

Inom övningsområdet kan du använda 78 komponenter i fyra standardstorlekar (\"1206\", \"0805\", \"0603\" och \"0402\") för att förbättra upplevelsen av ytmonteringslödning. Kortet är kompatibelt med ytmonteringstekniker med lödkolvar och tunna lödtrådar, lödpasta och varmluftsreparationsstationer och till och med professionella reflow-ugnar. Om du inte har någon tidigare erfarenhet av att löda ytmonterade komponenter kan du hitta många användbara instruktionsvideor online. Varje kolumn med komponenter i övningsområdet är ansluten till testplattan längst ner på kretskortet, så du kan använda en multimeter för att kontrollera om alla anslutningar är korrekta.

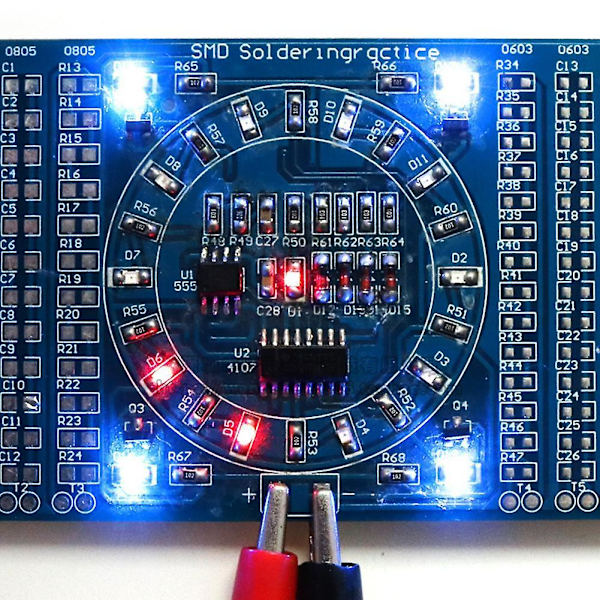

Om projektområdet på kretskortet är lödat korrekt kommer du att belönas med en roterande skärm med 15 färgglada lysdioder! Det finns 48 komponenter i projektet. Ett detaljerat instruktionsblad tillhandahålls på engelska. Efter svetsning, anslut helt enkelt ett batteri mellan 4V och 12V eller annan DC-spänning (medföljer ej) till strömingångsplattan för att starta den roterande huven.

Observera att färgen på lysdioden kan skilja sig från färgen som visas på bilden.

Paket innehåll:

1 * DIY-kit för elektroniska kretskorts projekt

Anmärkningar:

1. På grund av många faktorer, såsom skärmens ljusstyrka och ljusets ljusstyrka, kan den faktiska färgen på föremålet skilja sig något från bilden som visas på webbplatsen.

2. Vänligen tillåt en liten manuell mätavvikelse för data.
