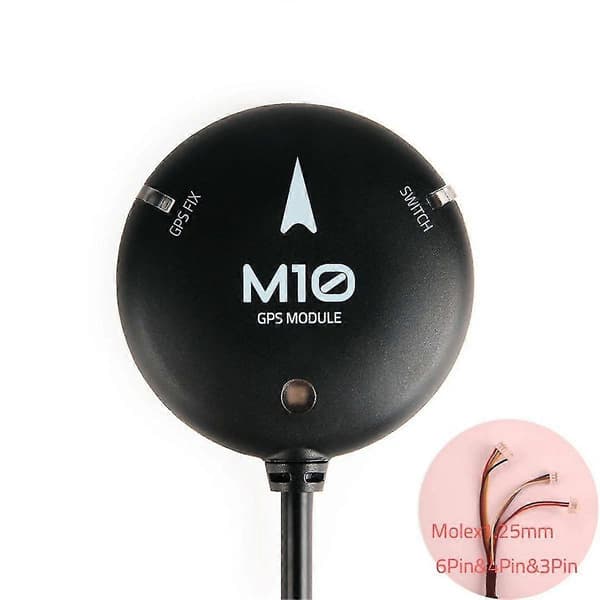

M10 GPS använder en GNSS med flera konstellationer som drivs av M10, en parallell GNSS-mottagare som kan ta emot och spåra flera GNSS-system.
Alla fyra stora GNSS-konstellationer (GPS, GLONASS och BeiDou) kan tas emot samtidigt tack vare den flerbands RF-front-end-arkitekturen.
Den levereras också med en IST8310-kompass, en trefärgad LED-indikator, en summer och en säkerhetsbrytare. Det finns 3 olika kontakter att välja mellan för olika användningsområden. Modulen har en baudhastighet på 115200 (tidigare 38400).
Den högförstärkande 25 x 25 mm2 patchantennen ger utmärkt prestanda, och det rundstrålande antennstrålningsmönstret ökar flexibiliteten vid enhetsinstallation. Den har en aktiv krets för den keramiska patchantennen, ett uppladdningsbart backupbatteri för varmstart.
Kräver PX4 1.14, 4.3, INAV 5.0.0, Betaflight 4.3.0 eller nyare, drivrutinen för statusindikatorn har ändrats. Denna LED stöder PX4 1.14, 4.4.0 och nyare.
GNSS-mottagare: Ublox M10
Antal samtidiga GNSS: Upp till 4 GNSS, BeiDou, GLONASS, GPS, QZSS
Frekvensband: GPS L1, E1, GLONASS L1, BeiDou B1, SBAS L1, QZSS L1
Kompass: IST8310
Utgångsprotokoll: UBX(), NMEA
Noggrannhet: 2,0 m
Nav. Uppdateringsfrekvens: Upp till 25 Hz (enkel GNSS), Upp till 10 Hz (4 samtidiga GNSS)
GNSS-förstärkningssystem: EGNOS, GAGAN, MSAS och WAAS, QZSS: L1S
Standard baudhastighet: 115200
Ingångsspänning: 4,7-5,2V
Porttyp: JST--10P
Antenn: 25 x 25 x 4 mm keramisk patchantenn
Strömförbrukning: Mindre än 200mA @ 5V
Driftstemperatur: -40-80
Kabellängd: 26 cm (42 cm kabel köps separat)
Övrigt: Trefärgad LED
Inbyggd summer
Säkerhetsbrytare
LNA MAX2659ELT+ RF-förstärkare
Uppladdningsbar kapacitans
Lågbrusig 3,3V regulator
På grund av olika partier kommer de tryckta orden på produkten att vara olika, vilket inte påverkar användningen.
1 * GPS-modul
1 * Kolfiberpinne
2 * Baser
1 Set * Monteringsskruvar
