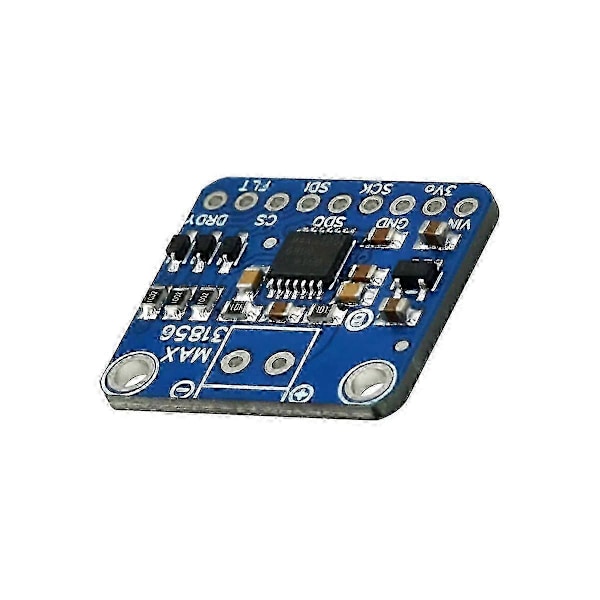

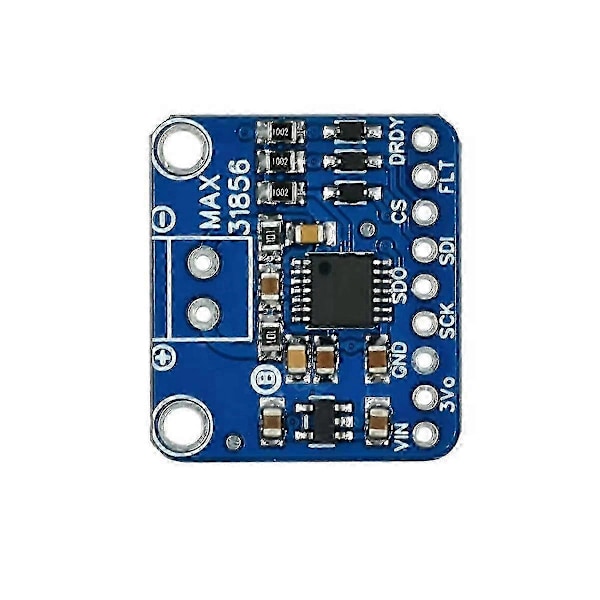

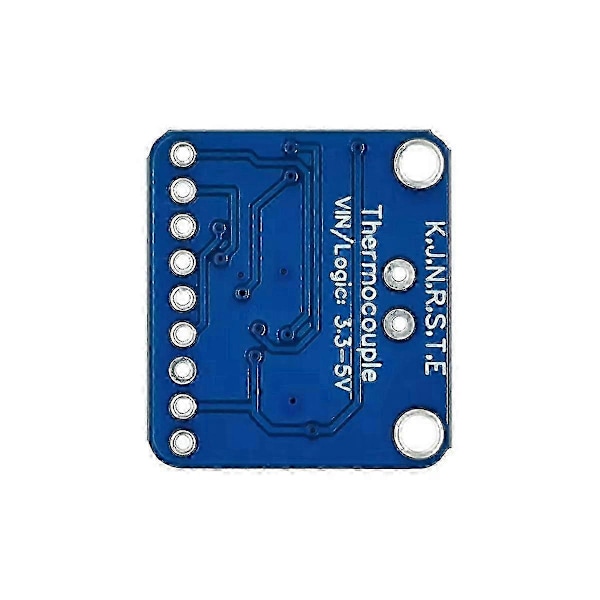

Termoelementmodul, det är en A/D-omvandlare som använder MAX31856 IC. Termoelement, som mäter med hög precision, ger mV analog utgång och dessa signaler kan inte detekteras av mikrokontroller. Detta kort omvandlar signalerna till digital data med hög precision och låter dig överföra dem till din mikrokontroller med SPI-kommunikationsprotokoll.

Generellt används olika A/D-omvandlare och förstärkare för olika typer av termoelement, medan denna modul är kompatibel med alla typer av termoelement (K, J, N, R, S, T, E, B). Den är kompatibel med utvecklingskort som t.ex. för och med funktionen att stödja SPI-gränssnitt.

Tekniska specifikationer

Ger hög noggrannhet vid temperaturavläsningar med termoelement

Automatisk linjäriseringskorrigering inklusive 8 typer av termoelement



Färg: Blå

Material: Plast

0,15 % (max, -20 - +85) Fullskalig linjäritet

19-bitars, 0,0078125 graders termoelementtemperaturupplösning

+0,7 grader C (max. -20 grader C till +85 grader C) noggrannhet

Termoelementingångarna är skyddade mot överspänningsförhållanden upp till 45V

Systemfelhantering och förenklingar av felsökning

Öppen termoelementdetektering

Lågtemperaturdiagnostik

50Hz / 60Hz brusreduceringsfiltreringssystem

TSSOP-paket 14-stift

Vikt: 5,0g



Paketets innehåll:

1 x MAX31856 termoelementmodulsats



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan göra att färgen på föremålet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3cm.
